Ano ang Spring Machine?

■ Pangunahing kahulugan:
A Spring machine ay isang uri ng pang -industriya na makinarya na partikular na ginagamit upang makabuo ng mga bukal ng iba't ibang mga hugis at mga pagtutukoy mula sa metal wire (tulad ng bakal, hindi kinakalawang na asero, o tanso na tanso) sa pamamagitan ng mga proseso tulad ng baluktot, paikot -ikot, at pagbubuo.
Ang pangunahing pag -andar nito ay upang mahusay, tumpak, at paulit -ulit na pinoproseso ang tuwid na kawad sa spiral o iba pang mga kumplikadong bahagi ng metal na may mga tiyak na nababanat na katangian. Ang pangunahing produkto nito ay iba't ibang mga bukal.

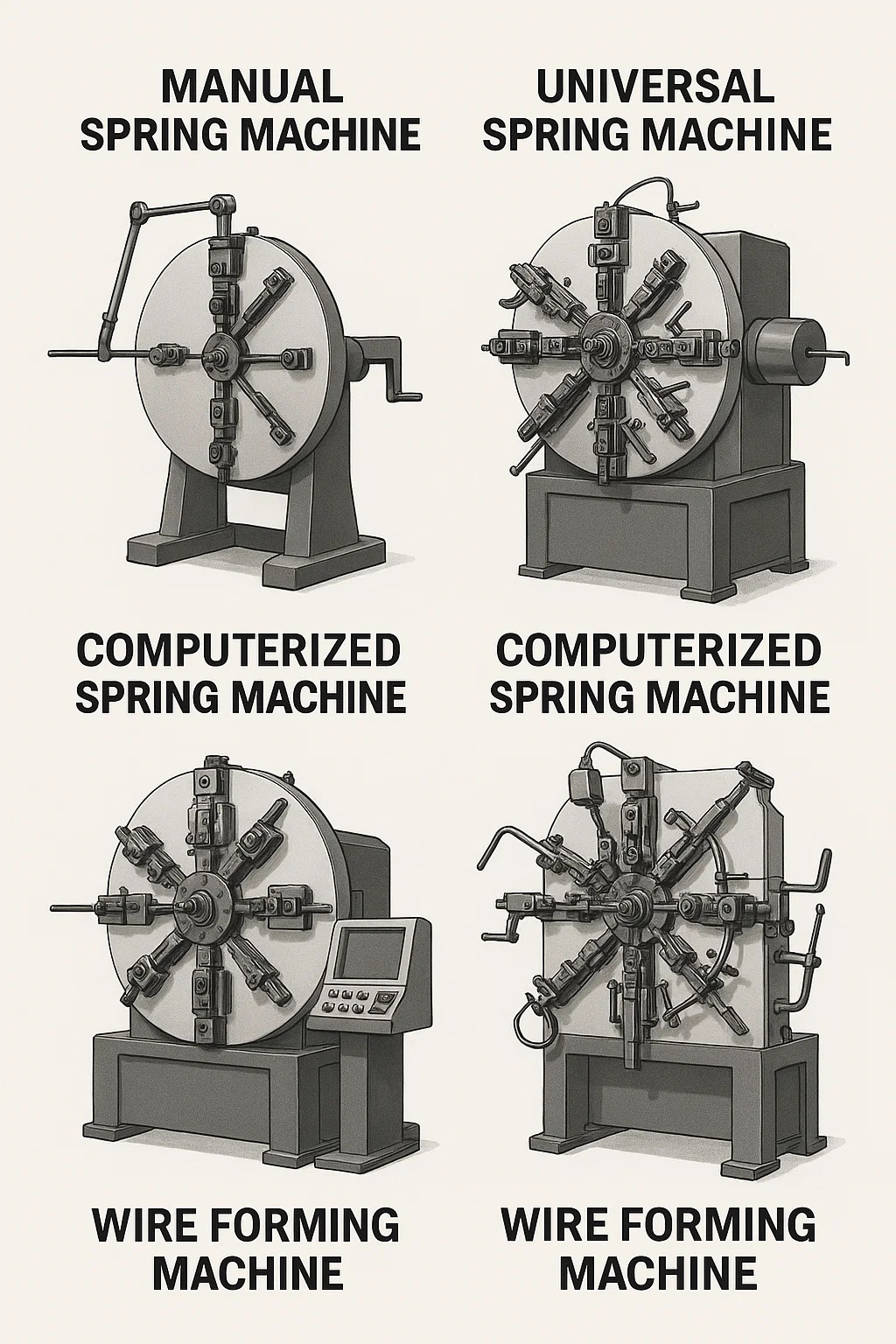

■ Mga pangunahing uri (sa pamamagitan ng prinsipyo ng pagpapatakbo at antas ng automation):
--Manual spring machine:
Ang pinaka -pangunahing modelo ay nakasalalay sa isang hand crank o pingga upang magbigay ng kapangyarihan.
Ang mga pangunahing mga parameter tulad ng panlabas na diameter ng tagsibol at bilang ng mga coils ay maaaring ayusin sa pamamagitan ng pagbabago ng iba't ibang mga "cams," "gears," o "namatay."
Ang makina na ito ay may isang simpleng istraktura at mababang presyo, ngunit mayroon din itong mababang kahusayan sa produksyon at hindi magandang pagkakapare -pareho ng katumpakan. Umaasa ito sa kasanayan sa manggagawa at angkop para sa mga maliliit na batch o simpleng paggawa ng tagsibol.

--Universal Spring Machine (CAM Spring Machine / Mechanical Spring Machine):
Ang pinaka -karaniwang uri ng pang -industriya na tagsibol na makina. Ang pangunahing mapagkukunan ng kuryente ay isang de -koryenteng motor, na, sa pamamagitan ng isang kumplikadong mekanikal na sistema ng paghahatid ng cam, tumpak na kinokontrol ang pagkakasunud -sunod ng paggalaw at malawak ng bawat "bumubuo ng kutsilyo" (kilala rin bilang isang "wire gauge," "wire feed wheel," "pitch kutsilyo," at "pagputol ng kutsilyo," bukod sa iba pa).
Bago ang produksiyon, manu -manong nag -aayos ng isang bihasang manggagawa ang anggulo ng cam, pumapalit ng mga gears, at tumpak na nagtatakda ng posisyon at stroke ng bawat kutsilyo ayon sa pagguhit ng tagsibol. Ang prosesong ito ay tinatawag na "machine tuning."
Kapag ang makina ay nakatutok, maaari itong stably at mahusay na mass-paggawa ng parehong uri ng tagsibol, na may katumpakan at pagkakapare-pareho na higit sa manu-manong mga makina ng tagsibol. Ito ay angkop para sa medium-volume na paggawa ng mga bukal ng katamtamang pagiging kumplikado.

--Computerized Spring Machine (CNC Spring Machine):
Sa kasalukuyan ang pinaka advanced at mainstream na uri ng spring machine.
Ang core ay isang sistema ng control ng numero ng computer. Ang operator ay pumapasok sa detalyadong mga parameter ng tagsibol (diameter ng wire, panlabas na diameter, bilang ng mga coils, pitch, end shape, atbp.) Sa pamamagitan ng programming software (karaniwang gumagamit ng isang graphical interface), na bumubuo ng isang machining program.
Ang mga motor ng servo sa loob ng makina ay direktang nagtutulak ng independiyenteng paggalaw ng bawat bumubuo ng kutsilyo (wire feed, coiling, pitch control, pagputol, atbp.), Ganap na pinapalitan ang kumplikadong istraktura ng mekanikal na cam. Makabuluhang pakinabang:
Mabilis na pagbabago: Ang pagbabago ng mga produkto ay nangangailangan lamang ng isang bagong programa, na nangangailangan ng kaunti o walang manu -manong pagsasaayos (tulad ng pagbabago ng mga cutter), na makabuluhang binabawasan ang oras ng pag -setup.
Mataas na katumpakan: Tinitiyak ng control ng servo ang paulit -ulit na kawastuhan sa pagpoposisyon para sa bawat kilusan.
Labis na kakayahang umangkop: Madaling gumagawa ng mga bukal na may sobrang kumplikadong mga hugis, multi-anggulo na mga bends, mga espesyal na kawit, at kahit na kumplikadong mga form ng wire (tingnan ang susunod na punto).
Matatag at mahusay na produksyon: Angkop para sa awtomatikong paggawa ng isang iba't ibang mga produkto, maliit na batch, at malaking dami.

-Wire na bumubuo ng makina:
Maaari itong isaalang -alang na isang mas malakas at nababaluktot na extension ng computerized spring machine.
Gumagamit din ito ng isang multi-axis servo motor CNC system.
Ang pangunahing pagkakaiba ay namamalagi sa pagtaas ng bilang ng mga bumubuo ng mga istasyon (karaniwang 8, 10, o higit pa) at mas nababaluktot na mga pagsasaayos ng tool.
Maaari itong makagawa hindi lamang mga bukal, kundi pati na rin ang iba't ibang mga kumplikadong three-dimensional na metal wire baluktot na mga bahagi, tulad ng mga clamp, kawit, bracket, mga espesyal na hugis na bukal, mga frame ng upuan ng kotse, mga basket ng shopping cart, at marami pa. Ang mga function na "bumubuo ng tool" ay mas magkakaibang, kabilang ang baluktot, pag -flattening, stamping, welding (at kung minsan ang pagsasama). Mahalagang isang extension ng pag -andar ng tagsibol ng tagsibol, ginagamit ito sa isang mas malawak na hanay ng mga application na bumubuo ng wire.

■ Mga pangunahing sangkap:
Payoff: Hawak ang wire reel at nagbibigay ng matatag na pagpapakain ng wire, karaniwang may kontrol sa pag -igting.
Pagtuwid ng mekanismo: Ituwid ang coiled wire bago pumasok sa bumubuo ng lugar upang matiyak na bumubuo ng kawastuhan.
Mekanismo ng pagpapakain ng wire: hinimok ng isang servo motor (computer) o mechanical cam (universal machine), tiyak na isulong ng mga roller ang kawad sa haba ng itinakdang. Ito ay mahalaga para sa pare -pareho ang haba ng tagsibol.
Pagbubuo ng mekanismo: ang pangunahing lugar. Binubuo ito ng maraming "bumubuo ng mga kutsilyo" (curling knives, pitch knives, pagputol ng kutsilyo, baluktot na kutsilyo, atbp.) Na maaaring ilipat nang nakapag -iisa o kasabay. Ang mga kutsilyo na ito ay gumagalaw ayon sa isang programa o trajectory ng cam-set, nagtutulungan upang yumuko, coil, at gupitin ang kawad sa nais na hugis.
Control System:
Universal machine: mechanical cam box, adjustment handle, gear train.
Computer/Wire Forming Machine: Industrial Computer (CNC Controller), Operation Panel (Display), Servo Drive. Mga kagamitan sa pandiwang pantulong (opsyonal): tulad ng mga awtomatikong oilers (para sa lubricating wire), mga aparato ng pag-init (para sa mga malalaking bukal ng mainit na bukal), awtomatikong materyal na tumatanggap ng mga tray, at mga kagamitan sa online inspeksyon.

■ Mga Kakayahang Pagproseso ng Core:
Coiling: coiling wire sa iba't ibang mga helical spring na hugis, kabilang ang cylindrical, conical, convex, at concave na mga hugis.
Bending: Bumubuo ng mga kawit, loop, braso, at iba pang mga hugis sa iba't ibang mga anggulo sa mga dulo o sentro ng tagsibol.
Kontrol ng pitch: tumpak na pagkontrol sa distansya (pitch) sa pagitan ng mga katabing mga liko ng helical spring, na maaaring maging uniporme o variable.
Pagputol: Tiyak na pagputol ng wire pagkatapos mabuo ang tagsibol.
Flattening/Punching: Pag -flattening ng mga dulo o tiyak na mga lugar ng tagsibol sa hugis (karaniwang ginagamit sa mga wire na bumubuo ng mga makina).
Paglikha ng kumplikadong wire na nabuo ng mga bahagi: sa pamamagitan ng multi-station, multi-step na tuluy-tuloy na baluktot (isang specialty ng wire na bumubuo ng mga makina).

■ Mga Aplikasyon:
Paggawa ng tagsibol: Ito ang pinaka pangunahing at laganap na aplikasyon, na ginamit upang makabuo ng iba't ibang mga spring spring, extension spring, torsion spring, wave spring, at mga espesyal na hugis na bukal. PRECISION WIRE FORGING: Ang makina na ito ay gumagawa ng iba't ibang mga bahagi ng metal wire na nangangailangan ng baluktot na mataas na katumpakan at bumubuo. Malawakang ginagamit ito sa halos bawat sektor ng pang -industriya, kabilang ang automotive, electronics, medikal na aparato, kasangkapan, tool sa hardware, at mga kalakal ng consumer.

■ Mga kadahilanan sa pagpili:
Mga kinakailangan sa produkto: pagiging kumplikado, mga kinakailangan sa katumpakan, at dimensional na saklaw (diameter ng wire, panlabas na diameter, at haba) ng sangkap na tagsibol/kawad.
Scale ng produkto: Maliit na mga batch na may maraming mga varieties (angkop para sa mga computer machine), malalaking batch na may isang solong iba't -ibang (angkop para sa parehong unibersal at computer machine), at sobrang kumplikadong mga bahagi (wire na bumubuo ng mga makina).
Gastos: Pamumuhunan ng Kagamitan (Manu -manong Machines> Universal Machines> Computer Machines> Wire Forming Machines), Machine Setup/Programming Cost, at Mga Gastos sa Kahusayan sa Produksyon.
Mga kinakailangan sa pagpapatakbo: kahirapan sa pag -setup ng makina (ang mga unibersal na makina ay umaasa sa karanasan ng operator ng makina, habang ang mga makina ng computer ay medyo madaling maunawaan sa programa) at kadalian ng operasyon.

■ Kaligtasan at Operasyon:
Ang mga makina ng tagsibol ay mga makina ng kuryente na may maraming mga gumagalaw na bahagi at mataas na puwersa. Ang mga pamamaraan sa kaligtasan ay dapat na mahigpit na sumunod sa panahon ng operasyon (hal., Nakasuot ng mga proteksiyon na baso, pag -iwas sa maluwag na damit, at pagpapatakbo malapit sa mga gumagalaw na bahagi na walang guwantes).
Ang mga operator ay nangangailangan ng pagsasanay upang maunawaan ang mga prinsipyo ng makina, mga pamamaraan ng pagpapatakbo, at mga potensyal na panganib. Ang Universal Machine Operator sa partikular ay nangangailangan ng malawak na karanasan sa pagsasaayos ng mekanikal, habang ang mga operator ng computer machine ay kailangang makabisado ang mga pangunahing kaalaman sa programming.
