Ano ang isang spring grinding machine? Ano ang prinsipyo ng pagtatrabaho nito?

Kahulugan at Mahalagang Layunin ng Spring Grinding Machine

A spring grinding machine ay isang espesyal na pang-industriyang abrasive na tool na partikular na idinisenyo upang patagin ang mga dulo ng helical compression spring. Sa mundo ng pagmamanupaktura, ang mga bukal na lumalabas sa isang coiling machine ay kadalasang may "bukas" o hindi pantay na mga dulo. Nang walang paggiling, ang mga bukal na ito ay hindi maaaring tumayo nang ganap na patayo o ipamahagi ang timbang nang pantay-pantay kapag na-compress. Ang spring grinding machine nag-aalis ng labis na materyal mula sa itaas at ibabang mga coil upang lumikha ng patag, patayo na ibabaw.

Sa pamamagitan ng pag-squaring ng mga dulo, tinitiyak ng makina na nakakamit ang spring maximum load axiality at katatagan. Ang prosesong ito ay kritikal para sa mga application na may mataas na pagganap tulad ng mga automotive valve spring, fuel injector spring, at heavy-duty na pang-industriya na mga bahagi ng makinarya kung saan ang paglihis ng pantay 0.5 degrees sa verticality ay maaaring humantong sa mekanikal na pagkabigo o hindi pantay na pagkasuot.

Ang Prinsipyo ng Paggawa ng Spring End Grinding

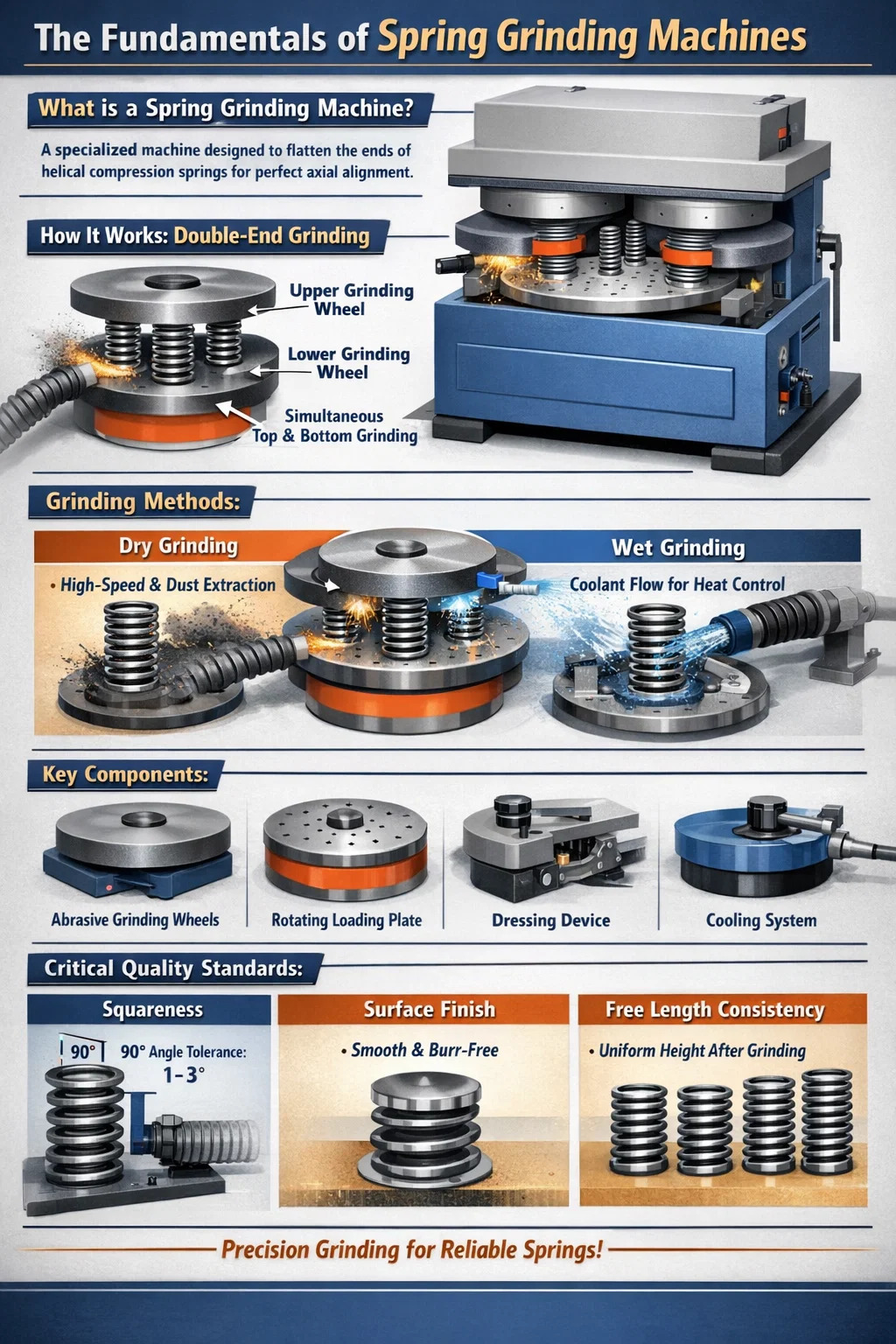

Ang pangunahing prinsipyo ng pagtatrabaho ng a spring grinding machine nagsasangkot ng kamag-anak na paggalaw sa pagitan ng spring at dalawang high-speed rotating abrasive wheels. Karamihan sa mga modernong makina ay gumagamit ng a double-end na paggiling diskarte, ibig sabihin, ang tuktok at ibaba ng tagsibol ay pinoproseso nang sabay-sabay.

Ang Mekanismo ng Pagpapakain at Pag-load

Ang mga bukal ay inilalagay sa isang pabilog na umiikot na aparato na kilala bilang ang naglo-load ng plato o feed disk. Ang plato na ito ay naglalaman ng maraming butas o mga kabit na idinisenyo upang hawakan nang ligtas ang mga bukal sa isang patayong posisyon. Habang umiikot ang loading plate, dinadala nito ang mga bukal sa grinding zone na matatagpuan sa pagitan ng upper at lower grinding wheels.

Pag-alis ng Nakasasakit na Materyal

Ang mga nakakagiling na gulong ay nakaposisyon sa isang tiyak na distansya mula sa bawat isa, na tumutugma sa nais na pangwakas na libreng haba ng tagsibol. Kapag ang spring ay dumaan sa pagitan ng mga umiikot na gulong, ang mga nakasasakit na ibabaw ay nag-ahit sa dulo ng wire sa magkabilang dulo. Ang friction ay bumubuo ng makabuluhang init, kaya ang bilis ng loading plate at ang grit ng gulong ay dapat na ganap na naka-calibrate upang maiwasan pinsala sa init o "nasusunog" ng spring steel.

Sequential vs. Patuloy na Paggiling

Gumagamit ang ilang makina ng "pass-through" na paraan kung saan ang mga spring ay patuloy na gumagalaw sa mga gulong, habang ang iba ay gumagamit ng "in-feed" na paraan. Sa in-feed system, ang mga gulong ay gumagalaw nang patayo patungo sa mga bukal habang ang loading plate ay nananatili sa isang nakapirming posisyon, na nagbibigay-daan para sa lubos na tumpak na kontrol sa paggiling presyon at rate ng pag-alis ng materyal.

Mga Pangunahing Teknikal na Bahagi ng isang Spring Grinding Machine

Ang kahusayan ng spring grinding machine ay nakasalalay sa ilang mga bahagi na may mataas na pagkasuot na dapat humawak ng matinding mekanikal na stress at init.

Mga Uri ng Paraan ng Paggiling: Dry vs. Wet

Depende sa materyal ng tagsibol at sa kinakailangang katumpakan, ang mga inhinyero ay pumili sa pagitan ng dalawang pangunahing paraan ng pagpapatakbo para sa spring grinding machine .

Dry Grinding

Ang dry grinding ay ang pinakakaraniwang paraan para sa karaniwang carbon steel spring. Ito ay umaasa sa isang mataas na volume sistema ng pagkuha ng alikabok upang alisin ang mga metal shavings at mga nakasasakit na particle. Bagama't mahusay para sa high-speed na produksyon, ang dry grinding ay maaaring humantong sa labis na pag-iipon ng init kung ang feed rate ay masyadong agresibo, na posibleng mabago ang tempering ng spring.

Basang Paggiling

Ang basang paggiling ay kinabibilangan ng tuluy-tuloy na paglalagay ng isang coolant (nalulusaw sa tubig na langis o sintetikong likido) nang direkta sa interface ng paggiling. Ang paraang ito ay ginagamit para sa hindi kinakalawang na asero o mga haluang sensitibo sa init. Pinipigilan ng coolant ang wire na maabot ang mga kritikal na temperatura, tinitiyak ang isang mas makinis na pagtatapos sa ibabaw, at pinahaba ang buhay ng grinding wheel.

Mga Pamantayan sa Operasyon at Kontrol sa Kalidad

A spring grinding machine dapat maingat na mapanatili upang matiyak ang kalidad ng panghuling produkto. Nakatuon ang mga tagagawa sa tatlong pangunahing sukatan sa panahon ng proseso ng paggiling:

• Squareness: Ang anggulo sa pagitan ng dulo ng lupa at ng spring axis ay dapat na malapit sa 90 degrees hangga't maaari. Karaniwang nasa loob ang karaniwang pagpapaubaya sa industriya 1 hanggang 3 degrees .
• Surface Finish: Ang lugar ng lupa ay dapat na makinis at walang mga burr. Ang mga magaspang na ibabaw ay maaaring magdulot ng alitan laban sa upuan ng spring, na humahantong sa maagang pagkasira.
• Libreng Haba Consistency: Pagkatapos ng paggiling, ang lahat ng mga bukal sa isang batch ay dapat na may pare-parehong taas. Makabagong CNC spring grinding machine gumamit ng mga electronic probe upang sukatin ang taas ng spring sa panahon ng proseso at awtomatikong ayusin ang posisyon ng gulong.

Ang Kahalagahan ng Wheel Dressing

Sa paglipas ng panahon, ang mga nakakagiling na gulong ng a spring grinding machine maging "barado" ng mga metal na particle o mawala ang kanilang perpektong patag na profile. Ang phenomenon na ito ay kilala bilang "glazing." Upang malutas ito, ang makina ay nilagyan ng a dressing unit . Gumagamit ang unit na ito ng mas matigas na materyal para mag-scrape ng manipis na layer ng gulong, na naglalantad ng mga sariwang abrasive na butil at tinitiyak na ang mukha ng gulong ay nananatiling parallel sa loading plate. Ang regular na pagbibihis ay ang pagkakaiba sa pagitan ng isang mataas na kalidad na spring at isa na tinanggihan sa panahon ng inspeksyon.
