Ano ang isang spring forming machine? Ano ang prinsipyo ng pagtatrabaho nito?

Kahulugan at Layunin ng isang Spring Forming Machine

A spring forming machine ay isang espesyal na kagamitang pang-industriya ng CNC (Computer Numerical Control) na idinisenyo upang yumuko, mag-coil, at maghugis ng metal wire sa mga kumplikadong 2D o 3D na geometries. Hindi tulad ng mga pangunahing coiling machine na pangunahing gumagawa ng karaniwang cylindrical spring, ang isang spring forming machine ay gumagamit ng maramihang mga independiyenteng palakol —madalas mula 3 hanggang 12 o higit pa—upang gumawa ng masalimuot na wire form, torsion spring, at mga contact ng baterya na may matinding katumpakan.

Ang pangunahing layunin ng makinang ito ay i-automate ang produksyon ng mga wire-based na bahagi, na tinitiyak na ang bawat unit na ginawa ay magkapareho sa loob ng mga tolerance na kasing higpit ng /- 0.01mm . Ginagawa nitong mahalagang kasangkapan sa mga sektor ng pagmamanupaktura na may mataas na dami tulad ng industriya ng automotive at medikal na aparato.

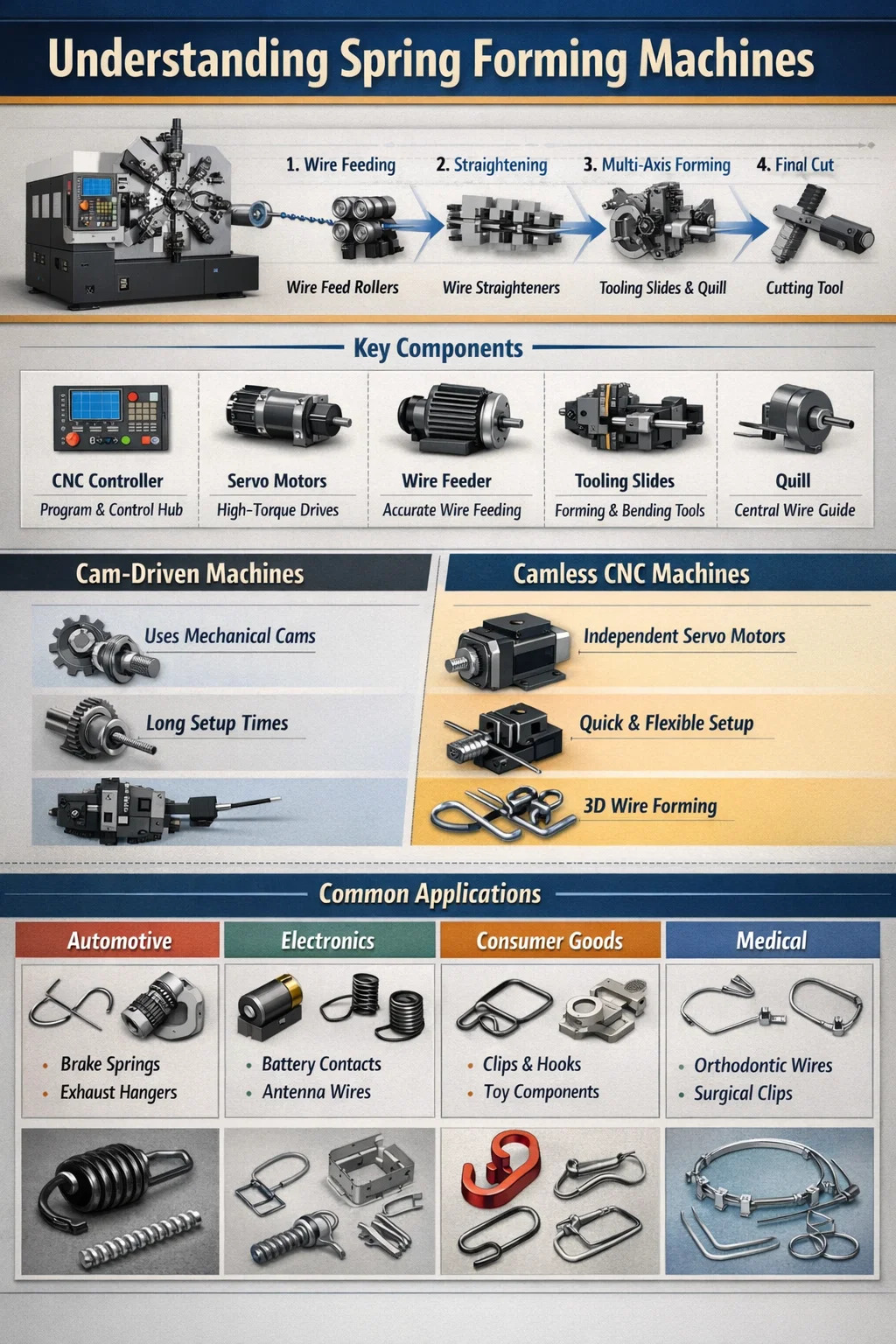

Ang Pangunahing Prinsipyo ng Paggawa ng Spring Forming

Ang pangunahing prinsipyo ng pagtatrabaho ng isang spring forming machine ay nakasalalay sa sabaysabay na paggalaw ng wire feeding system at isang serye ng tooling slides. Ang proseso ay sumusunod sa isang lohikal na pagkakasunud-sunod na kinokontrol ng isang sentral na computer:

1. Pagpapakain ng Kawad: Ang isang set ng mga motorized roller ay humihila ng metal wire mula sa isang decoiler. Kinokontrol ng CNC system ang eksaktong haba ng wire na itinulak sa lugar na bumubuo.
2. Pagtuwid: Bago maabot ang mga tool, ang wire ay dumadaan sa isang serye ng mga pahalang at patayong roller upang alisin ang anumang "coil memory" o curvature, na tinitiyak na ang wire ay perpektong tuwid.
3. Multi-Axis Forming: Habang lumalabas ang wire mula sa gitnang quill, iba't ibang "slide" o tool holder ang gumagalaw papasok. Ang bawat slide ay maaaring nilagyan ng iba't ibang mga tool (baluktot, coiling, o looping pin) na humahampas o pumipindot sa wire sa mga partikular na anggulo.
4. Final Cut: Kapag naabot na ang kumplikadong hugis, ginugupit ng nakalaang cutting tool ang wire upang makumpleto ang bahagi.

Mga Pangunahing Bahagi at Ang Kanilang Mga Pag-andar

Upang makamit ang mataas na bilis ng produksyon—minsan ay lumalampas 100 piraso bawat minuto —ilang mga panloob na sangkap ay dapat gumana sa perpektong pagkakatugma.

Mga Advanced na Kakayahan: Camless vs. Cam-Driven Machine

Ang pag-unawa sa pagkakaiba sa kung paano gumagana ang mga makinang ito ay mahalaga para sa pagpili ng tamang kagamitan para sa mga partikular na pangangailangan sa pagmamanupaktura.

Mga Cam-Driven Machine

Ang mga tradisyunal na makina ay gumagamit ng isang gitnang camshaft upang himukin ang lahat ng mga paggalaw. Habang maaasahan para sa mga simpleng bukal, kailangan nila makabuluhang oras ng manu-manong pag-setup (madalas 2–4 na oras) upang palitan ang isang mekanikal na cam sa tuwing may ipinakilalang bagong disenyo ng bahagi.

Mga Camless CNC Machine

Moderno camless spring forming machine gumamit ng mga independiyenteng servo motor para sa bawat slide ng tool. Ito ay nagbibigay-daan para sa agarang pagsasaayos sa pamamagitan ng software. Kabilang sa mga pangunahing benepisyo ang:

• Mas mabilis na mga oras ng pag-setup, kadalasang nababawasan ng 50% hanggang 70% .
• Ang kakayahang maglipat ng mga tool sa mga hindi linear na landas para sa mga kumplikadong 3D wire form.
• Pag-synchronize sa mga rotary wire system, na nagbibigay-daan sa mismong wire na umikot ng 360 degrees sa panahon ng proseso ng pagbuo.

Mga Praktikal na Halimbawa at Aplikasyon

Ang isang spring forming machine ay sapat na maraming nalalaman upang mahawakan ang mga materyales mula sa 0.1mm hanggang 8.0mm sa diameter, kabilang ang hindi kinakalawang na asero, carbon steel, at mga haluang tanso.

Mga Karaniwang Ginagawang Bahagi:

• Automotive: Mga spring ng preno, mga hanger ng tambutso, at mga wire ng frame ng upuan.
• Electronics: Mga contact ng baterya, mga antenna wire, at micro-switch.
• Mga Consumer Goods: Mga espesyal na hook, clip para sa kitchenware, at kumplikadong mga bahagi ng laruan.
• Medikal: Mga orthodontic wire at precision surgical tool na mga bahagi.
