Ano ang isang spring bending machine? Ano ang prinsipyo ng pagtatrabaho nito?

Ano ang Spring Bending Machine? Isang Direktang Sagot

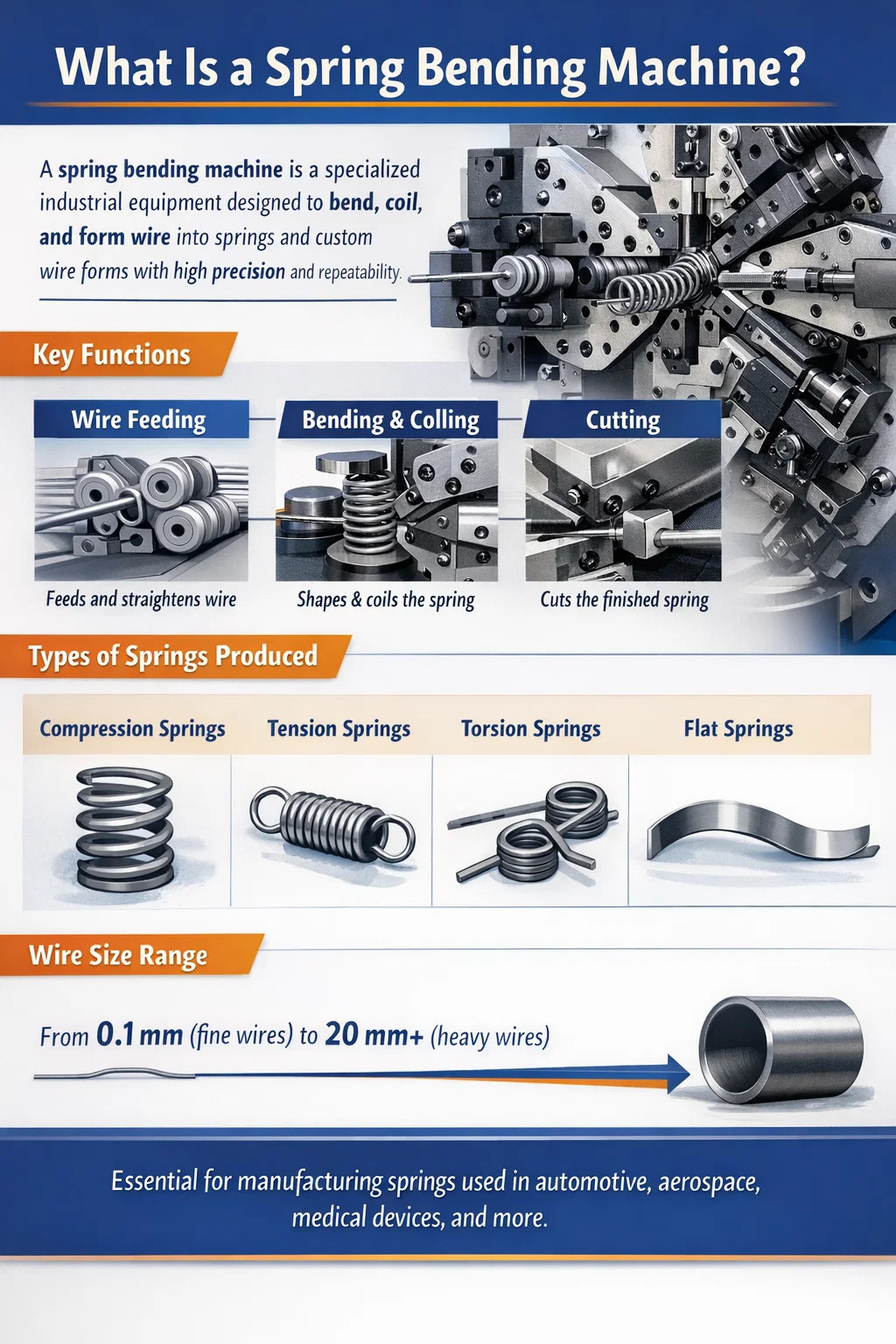

A spring bending machine ay isang espesyal na piraso ng pang-industriya na kagamitan na idinisenyo upang yumuko, mag-coil, at bumuo ng wire o strip na materyal sa mga spring at tulad ng spring na mga bahagi. Kinokontrol nito ang hugis, pitch, diameter, at end configuration ng bawat spring sa pamamagitan ng kumbinasyon ng feeding, bending, at cutting mechanisms. Hindi tulad ng mga general-purpose wire forming machine, ang spring bending machine ay partikular na na-optimize para sa paggawa ng compression spring, tension spring, torsion spring, flat spring, at custom-shaped na wire form na may mataas na repeatability at minimal na manual intervention.

Ang mga spring bending machine ay humahawak ng mga diameter ng wire mula sa kasing-pino 0.1 mm (para sa precision electronic spring) hanggang kasing kapal 20 mm o higit pa (para sa mabibigat na pang-industriyang suspension spring). Sa mga modelong kontrolado ng CNC, ang isang makina ay maaaring mag-imbak ng daan-daang bahagi ng mga programa at magpalipat-lipat sa pagitan ng mga uri ng spring sa ilang minuto, na ginagawa itong isang pundasyon ng modernong paggawa ng tagsibol.

Ang pandaigdigang industriya ng paggawa ng tagsibol ay malaki. Ang mga bukal ay ginagamit sa halos lahat ng mekanikal na produkto — mula sa mga ballpen at mga medikal na kagamitan hanggang sa mga suspensyon ng sasakyan at mga aerospace actuator. Ang merkado ng tagsibol ay pinahahalagahan ng higit USD 24 bilyon noong 2023 , at ang mga spring bending machine ay ang pangunahing mga tool sa produksyon sa likod ng output na ito. Ang pag-unawa sa kung ano ang mga makinang ito at kung paano gumagana ang mga ito ay mahalaga para sa sinumang kasangkot sa paggawa ng tagsibol, pagkuha, o disenyo ng engineering.

Prinsipyo ng Paggawa ng isang Spring Bending Machine

Ang prinsipyo ng pagtatrabaho ng isang spring bending machine ay nakasentro sa tatlong magkakaugnay na aksyon: pagpapakain ng wire, kinokontrol na baluktot, at pagputol . Ang tatlong mga function na ito ay tiyak na nag-time at sequenced upang makabuo ng isang kumpletong spring sa isang solong tuluy-tuloy na operasyon. Narito kung paano gumagana ang bawat yugto:

Pagpapakain ng Kawad

Ang wire ay kinukuha mula sa isang coil spool (o isang straightened bar feeder para sa mas mabigat na wire) at dumaan sa isang serye ng mga straightening roller. Ang mga roller na ito ay nag-aalis ng natural na curvature ("set") mula sa wire coil upang ang wire ay pumasok sa bending zone sa isang tuwid, pare-parehong linya. Ang straightening unit ay karaniwang binubuo ng dalawang set ng rollers na nakaayos sa 90 degrees sa isa't isa — isang set ay nagwawasto sa pahalang na eroplano, ang isa ay nagwawasto sa vertical na eroplano.

Pagkatapos ituwid, ang isang pares ng servo-driven na feed roller ay humahawak sa wire at itinutulak ito pasulong sa isang kontroladong bilis at haba. Tinutukoy ng haba ng feed kung saan magaganap ang bawat liko kaugnay sa nauna, na direktang kumokontrol sa pitch ng spring, haba ng katawan, at geometry ng pagtatapos. Sa CNC spring bending machine, ang feed servo motor ay naka-program upang maghatid ng mga tumpak na pagtaas — minsan tumpak sa ±0.01 mm bawat hakbang ng feed .

Baluktot at Pag-ikot

Habang ang wire ay ipinapasa pasulong, nakikipag-ugnayan ito sa mga tool sa pag-baluktot (tinatawag ding mga bending finger, coiling pin, o pitch tools) na nagpapalihis dito sa nais na hugis. Sa produksyon ng coil spring, ang wire ay pinalihis sa paligid ng coiling point (isang hardened steel pin o mandrel) upang makagawa ng helical coil. Ang posisyon ng coiling point na nauugnay sa wire path ay tumutukoy sa diameter ng coil. Ang pitch tool — na nakaposisyon nang axially sa kahabaan ng wire — kumokontrol sa spacing sa pagitan ng mga katabing coil.

Ang mga tool sa baluktot ay naka-mount sa mga slide o cam na hinimok ng servo motors (sa CNC machine) o mechanical cams (sa cam-type machine). Sa isang CNC spring bending machine, ang bawat bending axis ay maaaring i-program nang independyente upang lumipat sa anumang posisyon sa anumang punto sa panahon ng wire feed cycle. Nagbibigay-daan ito sa makina na makagawa ng variable-pitch spring, barrel-shaped spring, conical spring, at kumplikadong 3D wire form — lahat mula sa iisang setup.

Para sa mga torsion spring at iba pang non-coil form, ang mga baluktot na daliri ay naglalapat ng isang tumpak na angular na liko sa mga partikular na punto sa kahabaan ng wire. Ang makina ay nagpapakain ng isang set na haba, yumuko sa isang naka-program na anggulo, muling kumakain, yumuko muli - umuulit hanggang sa makumpleto ang buong spring geometry. Maaaring kontrolin ang mga anggulo ng liko ±0.5 degrees o mas mataas sa mga de-kalidad na CNC machine.

Pagputol

Kapag kumpleto na ang naka-program na spring geometry, pinuputol ng mekanismo ng pagputol ang wire upang paghiwalayin ang natapos na spring mula sa papasok na wire. Ang pamutol ay karaniwang isang tumigas na talim ng bakal na pinapatakbo ng cam o servo axis. Ang hiwa ay dapat na malinis at walang burr upang maiwasan ang mga depekto sa paggana — lalo na para sa mga compression spring kung saan ang mga dulong coil ay dapat maupo nang patag sa ibabaw. Ang ilang mga makina ay may kasamang dedikadong end-forming station na gumiling o nag-flatten sa mga dulo ng hiwa pagkatapos ng pagputol, na gumagawa ng mga sarado at ground end na kinakailangan para sa precision compression spring.

Springback Compensation

Ang isang kritikal na aspeto ng prinsipyo ng pagtatrabaho ng spring bending machine ay ang pamamahala pagbabalik-loob — ang nababanat na pagbawi ng kawad pagkatapos ng baluktot. Kapag ang isang wire ay nakabaluktot, ito ay nade-deform sa parehong plastic (permanente) at elastic. Kapag ang puwersa ng baluktot ay pinakawalan, ang nababanat na bahagi ay bumabawi, na nagiging sanhi ng bahagyang pag-urong ng wire patungo sa orihinal nitong hugis. Kung hindi mabayaran, ang natapos na spring ay magkakaroon ng mas malaking diameter at ibang pitch kaysa sa naka-program.

Ang springback ay depende sa wire material (stainless steel springs back more than mild steel), wire diameter, temper condition, at bend radius. Binabayaran ng CNC spring bending machine ang springback sa pamamagitan ng overbending — pagtatakda ng posisyon ng bending tool na lampas sa nominal na target sa pamamagitan ng kalkuladong offset. Sa mga advanced na makina, ang awtomatikong pagsukat ng springback at mga sistema ng kompensasyon ay patuloy na inaayos ang mga posisyon ng tool batay sa nasusukat na mga sukat ng spring mula sa nakaraang ilang bahagi.

Mga Pangunahing Uri ng Spring Bending Machine

Ang mga spring bending machine ay hindi isang solong kategorya. Mayroong ilang natatanging uri ng makina, bawat isa ay angkop sa iba't ibang uri ng spring, dami ng produksyon, laki ng wire, at antas ng pagiging kumplikado. Ang pagpili ng tamang uri ng makina ay kasinghalaga ng pagprograma nito nang tama.

Cam-Type Spring Coiling Machine

Ang mga cam-type na coiling machine ay ang tradisyunal na workhorse ng high-volume spring production. Ang lahat ng mga paggalaw ng axis ay hinihimok ng mga mekanikal na cam na naka-mount sa isang umiikot na camshaft. Ang mga cam ay naka-profile upang makagawa ng nais na spring geometry, at ang pagpapalit ng disenyo ng tagsibol ay nangangailangan ng pisikal na pagpapalit o pagsasaayos ng mga cam. Habang tumatagal ang pag-setup, ang mga cam-type na makina ay tumatakbo sa napakataas na bilis — maaaring gumawa ang ilang modelo hanggang sa 500 compression spring bawat minuto — ginagawa itong perpekto para sa napakalaking production run ng iisang spring design. Ang mga ito ay matatag, maaasahan, at medyo mababa ang gastos sa pagpapanatili.

CNC Spring Coiling Machine

Ang CNC (Computer Numerical Control) na spring coiling machine ay pinapalitan ang mga mechanical cam na may mga servo motor sa bawat axis. Ang bawat axis (coil diameter, pitch, feed, cut) ay nakapag-iisa na na-program sa pamamagitan ng touchscreen controller. Ang pagpapalit mula sa isang disenyo ng spring patungo sa isa pa ay nagagawa sa pamamagitan ng paglo-load ng ibang programa — walang mekanikal na pagbabago ang kailangan. Karaniwang mayroon ang mga CNC coiling machine 4 hanggang 8 CNC axes at maaaring makagawa ng compression, extension, at variable-pitch spring. Ang bilis ng produksyon ay mula 30 hanggang 200 bahagi kada minuto depende sa pagiging kumplikado ng spring at diameter ng wire.

CNC Spring Bending Machine (Multi-Axis Wire Dating)

Kadalasang tinatawag na CNC wire bending machine o CNC wire dating, ang uri na ito ay naiiba sa mga coiling machine dahil maaari nitong ibaluktot ang wire sa tatlong dimensyon — hindi lamang i-coil ito sa isang helix. Sa 8 hanggang 16 o higit pang CNC axes , ang mga makinang ito ay makakagawa ng mga kumplikadong 3D wire form gaya ng mga torsion spring na may mga partikular na anggulo ng braso, wire clip, bracket, handle, at custom na wire assemblies. Ang wire ay maaaring baluktot sa anumang direksyon, paikutin, at mabuo sa halos anumang hugis. Ang mga makinang ito ay ang pinaka maraming nalalaman na uri at mahalaga para sa pasadyang paggawa ng spring at wire form.

Flat Spring Bending Machine

Ang mga flat spring bending machine (tinatawag ding strip forming machine o flat wire spring machine) ay idinisenyo para sa pagbuo ng flat wire o metal strip sa mga leaf spring, flat coil spring, clock spring, at naselyohang bahagi ng flat spring. Pinapakain nila ang flat strip material sa pamamagitan ng profiled rollers at baluktot na dies na humuhubog sa strip sa pahalang at patayong mga eroplano. Ang mga makinang ito ay malawakang ginagamit sa paggawa ng mga mainspring ng orasan, mga clip ng spring ng dahon ng automotive, at mga bukal ng elektrikal na contact.

Torsion Spring Machine

Ang mga torsion spring machine ay isang espesyal na variant ng CNC spring bending machine, na na-optimize para sa paggawa ng mga torsion spring — mga bukal na nag-iimbak ng enerhiya sa pamamagitan ng pag-twist sa halip na pag-compress o pag-unat. Nagtatampok ang mga ito ng mga nakalaang tool sa pagbaluktot ng braso na maaaring ibaluktot ang binti/braso ng spring sa mga tumpak na anggulo (karaniwang 90°, 180°, o custom na mga anggulo). Ang likaw ng katawan ay nasugatan muna, pagkatapos ay ang mga braso ay nakayuko. Dapat na tumpak na kontrolin ng mga torsion spring machine ang haba ng binti, anggulo ng binti, at direksyon ng coil (kanan o kaliwang paikot-ikot).

Mga Pangunahing Bahagi ng isang Spring Bending Machine

Ang pag-unawa sa kung ano ang ginagawa ng bawat pangunahing bahagi ay nakakatulong sa mga operator na i-set up nang tama ang makina, i-troubleshoot ang mga depekto, at mapanatili ang kagamitan sa mabuting kondisyon. Narito ang mga pangunahing bahagi na matatagpuan sa karamihan sa mga spring bending at coiling machine:

• Wire Spool at Payoff System: Hawak ang wire coil at kinokontrol ang pag-igting kung saan ang wire ay natanggal. Pinipigilan ng wastong kontrol ng tension ang wire kinking, pagkakabuhol-buhol, at hindi pagkakapare-pareho ng diameter. Ang ilang mga makina ay gumagamit ng mga pinapagana na sistema ng pagbabayad para sa mga mabibigat na wire spool na tumitimbang ng hanggang ilang daang kilo.
• Wire Straightener: Isang set ng mga pinatigas na steel roller (karaniwang 5 hanggang 11 roller sa dalawang perpendicular plane) na nag-aalis ng coil set mula sa wire. Ang wastong pagsasaayos ng straightener ay kritikal — ang sobrang pag-straightening ay nagpapakilala ng work hardening, habang ang under-straightening ay nag-iiwan ng natitirang curvature na nagdudulot ng diameter inconsistency sa natapos na spring.
• Mga Feed Roller: Mga servo-driven na grooved roller na humahawak at nag-advance sa wire sa eksaktong kontroladong bilis at haba. Dapat tumugma ang profile ng groove sa diameter ng wire — ang maling laki ng groove ay nagdudulot ng pagdulas (hindi pantay-pantay na haba ng feed) o deformation ng wire (pagmarka o pag-flatte sa ibabaw ng wire).
• Coiling Point / Mga Tool sa Baluktot: Pinatigas na tool steel pin, daliri, o mandrel na nagpapalihis sa wire patungo sa nais na hugis. Sa mga coiling machine, ang coiling point ay ang pangunahing tool na nagtatakda ng diameter ng coil. Ang mga tool na ito ay napapailalim sa mataas na pagkasira at dapat gawin mula sa tool steel o carbide para sa mahabang buhay ng serbisyo.
• Tool sa Pitch: Isang movable tool na kumokontrol sa axial spacing (pitch) sa pagitan ng coils habang nabuo ang spring. Sa mga CNC machine, ang pitch tool ay servo-driven at maaaring i-program upang pag-iba-ibahin ang pitch sa buong spring body — na gumagawa ng variable-pitch spring na ginagamit sa automotive suspension at vibration isolation application.
• Pagputol Unit: Isang tumigas na talim ng pamutol ng bakal na pinaandar ng isang cam o servo na pumuputol sa wire pagkatapos mabuo ang bawat spring. Ang pamutol ay dapat na matalim at wastong oras. Ang isang mapurol na pamutol o mistimed cut ay gumagawa ng mga burr, baluktot na dulo, o maling libreng haba.
• CNC Controller: Ang utak ng makina. Sa modernong CNC spring bending machine, nagtatampok ang controller ng touchscreen interface, graphical spring programming, real-time axis monitoring, awtomatikong springback compensation, at production counter. Ang mga controllers mula sa mga nangungunang tagagawa gaya ng Wafios, Itaya, at Lesjöfors ay sumasama sa mga factory MES system at sumusuporta sa Industry 4.0 connectivity.
• Servo Drive System: Ang bawat CNC axis ay pinapagana ng isang servo motor at drive amplifier. Ang mga sistema ng servo ay nagbibigay ng tumpak na kontrol sa posisyon (karaniwang ±0.001 mm na resolution ng encoder ) at mataas na dynamic na tugon — nagpapahintulot sa makina na magsagawa ng mga kumplikadong multi-axis na mga profile ng paggalaw sa bilis ng produksyon.
• Machine Frame (Base): Isang matibay na cast iron o fabricated steel base na nagpapaliit ng vibration sa panahon ng high-speed na operasyon. Ang panginginig ng boses sa frame ng makina ay direktang isinasalin sa hindi pagkakapare-pareho ng pitch at diameter sa mga bukal, kaya ang katigasan ng frame ay isang pangunahing salik sa kalidad ng makina.

Mga Uri ng Springs na Ginawa ng Spring Bending Machines

Ang mga spring bending machine ay maaaring gumawa ng malawak na hanay ng mga uri ng spring. Ang bawat uri ay may natatanging geometry, function, at mga kinakailangan sa pagmamanupaktura. Narito ang isang detalyadong pangkalahatang-ideya ng mga pinakakaraniwang uri ng tagsibol at kung paano ginawa ang mga ito:

Compression Springs

Ang mga compression spring ay open-coil helical spring na lumalaban sa compressive (push) forces. Ang mga ito ang pinakakaraniwang uri ng spring sa buong mundo, na ginagamit sa lahat ng bagay mula sa mga ballpen hanggang sa mga automotive valve train. Ginagawa ang mga ito sa pamamagitan ng pag-coiling ng wire sa isang helix na may pare-parehong pitch. Kabilang sa mga pangunahing parameter ang libreng haba, diameter ng coil (OD at ID), diameter ng wire, bilang ng mga aktibong coil, at uri ng dulo (bukas, sarado, bukas na lupa, sarado na lupa). Sarado at mga dulo ng lupa nangangailangan ng pangalawang paggiling na operasyon pagkatapos ng pag-coiling, kung saan ang mga dulo ng coil ay dinidikdik patag sa isang disc o centerless grinder upang magbigay ng isang matatag na ibabaw ng upuan.

Extension Springs

Ang mga extension spring ay malapit na nakapulupot na helical spring na lumalaban sa tensile (pull) forces. Ginagawa ang mga ito sa mga coiling machine na may espesyal na hook-forming station na yumuko sa dulo ng wire sa isang loop o hook para sa attachment. Ang mga body coils ay sinusugatan ng zero pitch (coils touching) upang lumikha ng paunang tensyon - isang pre-stress na dapat pagtagumpayan bago magsimulang humaba ang tagsibol. Kasama sa mga karaniwang uri ng hook ang mga machine hook, German hook, at crossover hook, bawat isa ay nabuo sa pamamagitan ng mga partikular na bending tool sequence na naka-program sa CNC controller.

Torsion Springs

Ang mga torsion spring ay nag-iimbak ng rotational energy sa pamamagitan ng pag-twist. Binubuo ang mga ito ng isang nakapulupot na katawan na may dalawang nakataas na braso (binti). Ang tagsibol ay nagbibigay ng isang metalikang kuwintas na proporsyonal sa anggulo ng twist. Ang mga ito ay ginawa sa CNC wire forming machine o dedikadong torsion spring machine, kung saan ang katawan ay nakapulupot at pagkatapos ay ang mga braso ay nakayuko sa tinukoy na anggulo. Kasama sa mga karaniwang application ang mga clothespins, mouse traps, mga sistema ng counterbalance ng pinto ng garahe, at mga instrumentong katumpakan. Ang anggulo sa pagitan ng dalawang braso — ang "torsion angle" — ay dapat hawakan ±1° o mas mahigpit para sa mga aplikasyon ng katumpakan.

Flat Springs at Leaf Springs

Ang mga flat spring ay ginawa mula sa flat wire o metal strip kaysa sa round wire. Kabilang sa mga ito ang mga leaf spring (tulad ng ginamit sa mga suspensyon ng sasakyan), orasan at mga power spring (flat coil spring na sugat mula sa strip), cantilever spring, at electrical contact spring. Ang mga flat spring bending machine ay bumubuo sa strip sa pamamagitan ng profiled rollers at bending dies. Ang mga pagpapaubaya sa kapal para sa katumpakan na mga flat spring ay maaaring kasing higpit ±0.01 mm , na nangangailangan ng parehong tumpak na strip na materyal at isang mahusay na pinapanatili na makina.

Mga Custom na Wire Form

Higit pa sa mga klasikong hugis ng spring, ang CNC spring bending machine — lalo na ang multi-axis CNC wire formers — ay maaaring gumawa ng halos anumang hugis mula sa wire: mga clip, retaining ring, bracket, handle, medical guidewire, orthodontic wire, at kumplikadong 3D wire assemblies. Ang mga bahaging ito ay maaaring hindi mag-imbak ng nababanat na enerhiya (kaya teknikal na hindi spring) ngunit ginawa sa spring bending machine gamit ang parehong feed-bend-cut working principle.

Mga Materyal na Kawad na Ginamit sa Mga Spring Bending Machine

Ang pagpili ng materyal na wire ay makabuluhang nakakaapekto sa pagganap ng spring, ang pag-setup ng makina, at ang kailangan ng springback compensation. Ang iba't ibang materyales ay may iba't ibang elastic moduli, tensile strength, at springback na katangian. Narito ang mga pinakakaraniwang wire na materyales na pinoproseso ng mga spring bending machine:

• Hard-drawn carbon steel wire (ASTM A227): Ang pinakakaraniwan at hindi bababa sa mahal na spring wire. Ang tensile strength ay nag-iiba sa diameter, karaniwan 1,250–2,000 MPa . Ginagamit para sa pangkalahatang layunin na compression at extension spring sa mga hindi kritikal na application.
• Music wire / piano wire (ASTM A228): High-carbon steel wire na may pinakamataas na tensile strength ng mga karaniwang spring materials, hanggang sa 2,800 MPa para sa mga pinong diameter. Ginagamit kung saan kailangan ang mataas na lakas at magandang buhay na nakakapagod. Pamantayan para sa precision instrumentation spring.
• Hindi kinakalawang na asero na wire (ASTM A313, Uri 302/304/316): Napakahusay na paglaban sa kaagnasan, mahusay na pagganap ng mataas na temperatura. Ang lakas ng makunat ay bahagyang mas mababa kaysa sa wire ng musika. Nangangailangan ng mas mataas na springback compensation — karaniwan 10–20% higit pang overbend kaysa sa carbon steel. Ginagamit sa pagproseso ng pagkain, medikal, dagat, at kemikal na aplikasyon.
• Chrome-silicon alloy wire (ASTM A401): Pambihirang lakas sa mataas na temperatura at mahusay na paglaban sa pagkapagod. Ginagamit para sa mga automotive valve spring, na dapat gumana nang mapagkakatiwalaan sa temperatura ng engine hanggang 200°C at umiikot ng bilyun-bilyong beses sa buhay ng engine.
• Phosphor bronze wire: Magandang electrical conductivity at corrosion resistance. Ginagamit para sa mga electrical contact spring, maliliit na instrumento spring, at mga application na nangangailangan ng mga di-magnetic na katangian.
• Titanium wire: Napakataas na ratio ng lakas-sa-timbang, mahusay na paglaban sa kaagnasan. Mahal at mahirap i-coil. Ginagamit sa aerospace at high-performance na kagamitang pang-sports kung saan kritikal ang pagbabawas ng timbang.
• Inconel at iba pang mga superalloy: Ginagamit para sa mga bukal na dapat gumana sa matinding temperatura (mahigit sa 300°C) sa mga gas turbine, jet engine, at mga industriyal na hurno. Ang mga materyales na ito ay nangangailangan ng dalubhasang tooling at makabuluhang springback compensation.

Ang Proseso ng Spring Bending: Hakbang sa Hakbang

Ang pag-set up at pagpapatakbo ng spring bending machine nang tama ay nangangailangan ng isang sistematikong diskarte. Narito ang karaniwang pagkakasunud-sunod para sa pag-set up ng CNC spring coiling machine upang makagawa ng bagong compression spring:

1. Naglo-load ng Wire: I-mount ang wire spool sa payoff system. I-thread ang wire sa straightening unit, i-adjust ang roller pressure para tanggalin ang coil set nang hindi masyadong pinapagana ang wire.
2. Pagpili at Pag-install ng Tool: Piliin ang laki ng coiling point batay sa target na panloob na diameter, at i-install ang pitch tool. Para sa pinong kawad (sa ilalim ng 1 mm), mas gusto ang mga carbide tool para sa pinahabang buhay ng serbisyo.
3. Pagpasok sa Programa: Ipasok ang mga parameter ng tagsibol sa CNC controller: diameter ng wire, uri ng materyal, coil OD, libreng haba, bilang ng kabuuang at aktibong coils, pitch, uri ng pagtatapos. Maaaring awtomatikong kalkulahin ng controller ang mga paunang posisyon ng tool batay sa mga input na ito.
4. Unang Artikulo Run: Gumawa ng maliit na batch ng sample spring (karaniwang 5–10 piraso). Sukatin ang coil OD, libreng haba, pitch, at end configuration gamit ang spring-specific na kagamitan sa pagsukat gaya ng vision measuring system o manual gauging.
5. Pagsasaayos ng Springback: Ihambing ang mga sinusukat na sukat sa target. Ayusin ang posisyon ng coiling point upang itama ang OD springback. Ayusin ang pitch tool upang itama ang pitch. Patakbuhin muli ang mga sample at muling sukatin. Ulitin hanggang ang lahat ng dimensyon ay nasa loob ng tolerance.
6. Production Run: Kapag nakuha ang unang pag-apruba ng artikulo, patakbuhin ang produksyon. Pana-panahong subaybayan ang mga dimensyon ng spring — karaniwang bawat 50–100 bahagi — at gamitin ang mga awtomatikong feature ng kompensasyon ng makina upang mapanatili ang kalidad habang nawawala ang wire spool (maaaring bahagyang mag-iba ang mga katangian ng wire sa haba ng coil).
7. Post-Processing (kung kinakailangan): Magpadala ng mga bukal para sa paggiling sa dulo (kung kinakailangan ang mga dulong saradong lupa), paggamot sa init (pagpapawala ng stress para ma-stabilize ang mga sukat), shot peening (upang mapabuti ang buhay ng pagkapagod), plating (para sa proteksyon ng kaagnasan), o pagsubok sa pagkarga (upang ma-verify na ang spring rate ay nakakatugon sa detalye).

Mga Pangunahing Parameter ng Spring at Paano Sila Kinokontrol ng Machine

Kailangang maunawaan ng mga inhinyero ng tagsibol at mga operator ng makina ang kaugnayan sa pagitan ng mga setting ng makina at mga parameter ng tagsibol. Narito kung paano kinokontrol ang pinakamahalagang sukat ng spring sa isang CNC spring bending machine:

Mga Bentahe ng CNC Spring Bending Machine Kumpara sa Manu-manong Machine

Ang paglipat mula sa manual at cam-type na spring machine tungo sa ganap na CNC spring bending machine ay isa sa pinakamahalagang pagbabago sa paggawa ng spring sa nakalipas na 30 taon. Ang mga pakinabang ng CNC ay nakakahimok at mahusay na dokumentado sa mga kapaligiran ng produksyon:

• Mabilis na pagbabago: Ang paglipat mula sa isang spring design patungo sa isa pa sa isang CNC machine ay tumatagal ng ilang minuto — mag-load lang ng bagong program, i-verify ang unang artikulo, at tumakbo. Sa isang cam-type na makina, ang changeover ay maaaring tumagal ng ilang oras dahil ang mga cam ay dapat na pisikal na palitan at muling i-time.
• Kumplikadong geometry: Ang mga CNC machine ay maaaring gumawa ng variable-pitch spring, conical spring, barrel-shaped spring, at 3D wire form na pisikal na imposibleng gawin sa mga mechanical cam machine.
• Awtomatikong kabayaran: Ang mga CNC controller ay maaaring awtomatikong ayusin ang mga posisyon ng tool batay sa nasusukat na mga sukat ng spring, na nagbabayad para sa pagkakaiba-iba ng diameter ng wire at mga pagbabago sa springback sa paglipas ng panahon nang walang interbensyon ng operator.
• Data ng produksyon: Ang mga CNC machine ay nag-log ng mga bilang ng produksyon, mga oras ng pag-ikot, mga kaganapan sa pagkakamali, at kalidad ng data na maaaring masuri para sa pagpapabuti ng proseso at traceability.
• Mga kinakailangan sa kasanayan: Binabawasan ng mga CNC machine ang pag-asa sa mga may kasanayang manu-manong operator. Kapag ang isang programa ay binuo at na-verify, ang mga hindi gaanong karanasan na mga operator ay maaaring magpatakbo ng produksyon na may mas mababang panganib ng mga error sa pag-setup.
• Pagsasama: Ang mga modernong CNC spring bending machine ay maaaring isama sa mga awtomatikong coil changer, parts conveyor, vision inspection system, at robotic packaging lines para sa ganap na automated na production cells.

Mga Karaniwang Depekto sa Spring Bending at Paano Itama ang mga Ito

Kahit na ang mahusay na set-up na spring bending machine ay gumagawa ng mga may sira na bahagi kapag naaanod ang mga kondisyon ng proseso. Ang pagkilala sa mga karaniwang depekto at ang mga ugat ng mga ito ay mahalaga para sa pagpapanatili ng kalidad:

• Ang diameter ng coil ay wala sa tolerance: Karaniwang sanhi ng pagkakaiba-iba ng springback dahil sa mga pagbabago sa mekanikal na katangian ng wire (iba't ibang batch ng wire), mga pagbabago sa temperatura, o pagkasuot ng tool. Itama sa pamamagitan ng pagsasaayos ng posisyon ng coiling point o pag-update ng halaga ng springback compensation sa CNC program.
• Maling libreng haba: Dulot ng feed roller slip (mga pagod na roller, hindi tamang clamping force, o kontaminadong ibabaw ng wire) o hindi tamang haba ng feed ng program. Suriin ang kondisyon ng feed roller at muling i-verify ang mga halaga ng programa laban sa sinukat na wire feed.
• Hindi pare-parehong pitch: Dulot ng kawalang-tatag ng pitch tool, pagod na pitch tool bearings, o hindi pare-parehong pag-straight ng wire. Siyasatin at palitan ang pagod na pitch tooling. I-verify ang presyon ng straightener roller.
• Burr sa mga dulo ng hiwa: Sanhi ng mapurol na talim ng pamutol o hindi tamang timing ng pamutol. Palitan o patalasin muli ang talim ng pamutol. I-verify ang cutter timing sa CNC program.
• Pinsala sa ibabaw ng wire (mga gasgas, flat spot): Dulot ng maling laki ng feed roller groove, sobrang lakas ng clamping, o kontaminadong wire (scale, grit). Piliin ang tamang roller groove para sa diameter ng wire. Suriin ang kalidad ng papasok na wire. Malinis na mga roller at gabay.
• gusot o kinked wire: Dulot ng labis na tensyon sa kabayaran, pag-overrun ng wire spool, o hindi tamang pag-setup ng straightener. Ayusin ang payoff brake tension. Suriin at ayusin ang presyon ng straightener roller.

Mga Nangungunang Manufacturer ng Spring Bending Machines

Ang industriya ng spring bending machine ay may medyo maliit na bilang ng mga mahusay na itinatag na mga tagagawa, karamihan sa kanila ay nakabase sa Europa at Asya. Narito ang ilan sa mga pinakakilalang pangalan sa industriya:

• Wafios (Germany): Isa sa pinakakilalang spring at wire forming machine sa buong mundo. Ang kanilang CNC spring coiling machine at wire forming machine ay ginagamit sa mga high-precision na industriya sa buong mundo. Ang mga modelo tulad ng FUL series ay humahawak ng wire mula 0.1 mm hanggang 20 mm.
• Itaya Engineering (Japan): Kilala sa mga high-speed CNC spring coiling machine na may mga advanced na multi-axis na kakayahan. Lalo na malakas sa electronics at precision instrument spring market.
• Reell Precision Manufacturing (USA): Dalubhasa sa torsion spring at wire form manufacturing equipment, malawakang ginagamit sa mga medikal na kagamitan at industriya ng electronics.
• Asahi Seiki (Japan): Isa sa pinakamalaking tagagawa ng mga spring coiling machine sa buong mundo. Malakas na presensya sa automotive spring market na may high-speed cam-type at CNC machine.
• NiceFon / Bamatec (China/Taiwan): Ang cost-competitive na CNC spring bending machine ay malawakang pinagtibay ng mga tagagawa ng tagsibol sa Asya at lalong sa ibang mga rehiyon. Mag-alok ng magandang halaga para sa mga karaniwang uri ng spring.
• Simco Industries (USA): Kilala para sa mga heavy-duty na spring coiling machine na may kakayahang humawak ng malaking diameter na wire para sa pang-industriya at suspension spring production.

Ang pagpepresyo ng makina ay lubhang nag-iiba ayon sa kakayahan. Ang isang pangunahing CNC spring coiling machine para sa mga karaniwang laki ng wire ay maaaring magsimula sa USD 30,000–80,000 , habang ang isang high-end na multi-axis CNC wire forming machine mula sa isang premium na tagagawa ng Europa ay maaaring lumampas USD 300,000–500,000 kapag ganap na nagamit at nilagyan ng mga awtomatikong sistema ng inspeksyon.

Industrial Application ng Spring Bending Machines

Ang mga bukal ay kabilang sa pinakakaraniwang ginagamit na mga bahaging mekanikal. Ang mga spring bending machine ay direktang may pananagutan sa paggawa ng mga bukal na ginagamit sa isang hindi pangkaraniwang hanay ng mga industriya at produkto:

• Automotive: Mga valve spring, suspension coil spring, seat spring, return spring para sa preno at clutches, at door latch spring. Maaaring naglalaman ang isang solong pampasaherong sasakyan mahigit 200 indibidwal na bukal .
• Mga elektroniko at kagamitan: Makipag-ugnayan sa mga spring sa mga switch, relay, connector, at keyboard. Mga bukal ng contact ng baterya. Precision micro-springs sa mga hard disk drive at optical pickup.
• Mga kagamitang medikal: Stent delivery system spring, surgical instrument return spring, medical implant spring, orthopedic device spring, at drug delivery device spring. Ang mga ito ay nangangailangan ng matinding kalinisan at kadalasang gumagamit ng hindi kinakalawang na asero o titanium wire.
• Aerospace at depensa: Actuator spring, safety mechanism spring, ejector seat spring, at aerospace fastener spring. Dapat na matugunan ng mga ito ang mahigpit na mga pamantayan sa pagsubaybay sa materyal at pagsubok.
• Mga produkto ng consumer: Mga innerspring ng kutson, mekanismo ng muwebles, panulat, lighter, laruan, at gamit na pang-sports. Ang produksyon ng spring spring lamang ay isang napakalaking market, na may mga innerspring mattress na naglalaman ng daan-daang indibidwal na spring.
• Makinarya sa industriya: Die spring, vibration isolation spring, safety valve spring, at clutch spring sa pang-industriyang kagamitan. Ang mga ito ay madalas na nangangailangan ng mabigat na kawad at mataas na kapasidad ng pagkarga.

Mga Pagsasaalang-alang sa Kaligtasan para sa Operasyon ng Spring Bending Machine

Kasama sa mga spring bending machine ang mga high-speed rotating at reciprocating parts, high-tension wire, at sharp cutting tools. Ang mga wastong kasanayan sa kaligtasan ay nagpoprotekta sa mga operator at nagpapanatili ng pagiging maaasahan ng makina:

• Mga panganib sa pag-igting ng kawad: Ang wire sa ilalim ng pag-igting ay maaaring maputol o mamalo nang mapanganib kung ang sistema ng pagbabayad ay mawalan ng kontrol. Palaging gumamit ng wastong mga kontrol sa tensyon ng payoff at magsuot ng proteksyon sa mata kapag nagsu-thread o humahawak ng wire.
• Lumilipad na bukal: Ang mga nabuong bukal ay maaaring ilabas sa mataas na bilis mula sa coiling zone. Ang mga makina ay dapat may angkop na mga guwardiya at mga chute ng koleksyon. Huwag kailanman umabot sa coiling area sa panahon ng operasyon.
• Mga dulo ng matalim na wire: Ang mga dulo ng hiwa ng wire ay lubhang matalim. Gumamit ng wastong guwantes kapag humahawak ng wire at tapos na mga bukal. Dapat isagawa ang mga wire end cover o deburring sa mga bahaging madalas na hinahawakan ng mga end user.
• Pag-iingat ng makina: Ang lahat ng umiikot na bahagi (mga feed roller, cam, drive belt) ay dapat na bantayan nang maayos ayon sa mga lokal na regulasyon sa kaligtasan ng makinarya (OSHA 1910.212 sa USA; Machinery Directive 2006/42/EC sa Europe).
• Emergency stop: Ang lahat ng spring bending machine ay dapat mayroong malinaw na accessible na emergency stop button na agad na humihinto sa lahat ng paggalaw ng makina. Ang mga CNC machine ay dapat magkaroon ng isang safety-rated na E-stop circuit na nakakatugon sa Category 0 o Category 1 stop na kinakailangan sa bawat EN 60204-1.
• Lockout/tagout (LOTO): Bago ang anumang pagbabago, pagpapanatili, o pagsasaayos ng tool sa loob ng makina, dapat na naka-lock ang power at na-verify na na-de-energize. Ito ay isang mandatoryong kinakailangan ng OSHA at isang pangunahing kasanayan sa kaligtasan.
