Ano ang isang grinding machine? Ano ang prinsipyo ng pagtatrabaho nito?

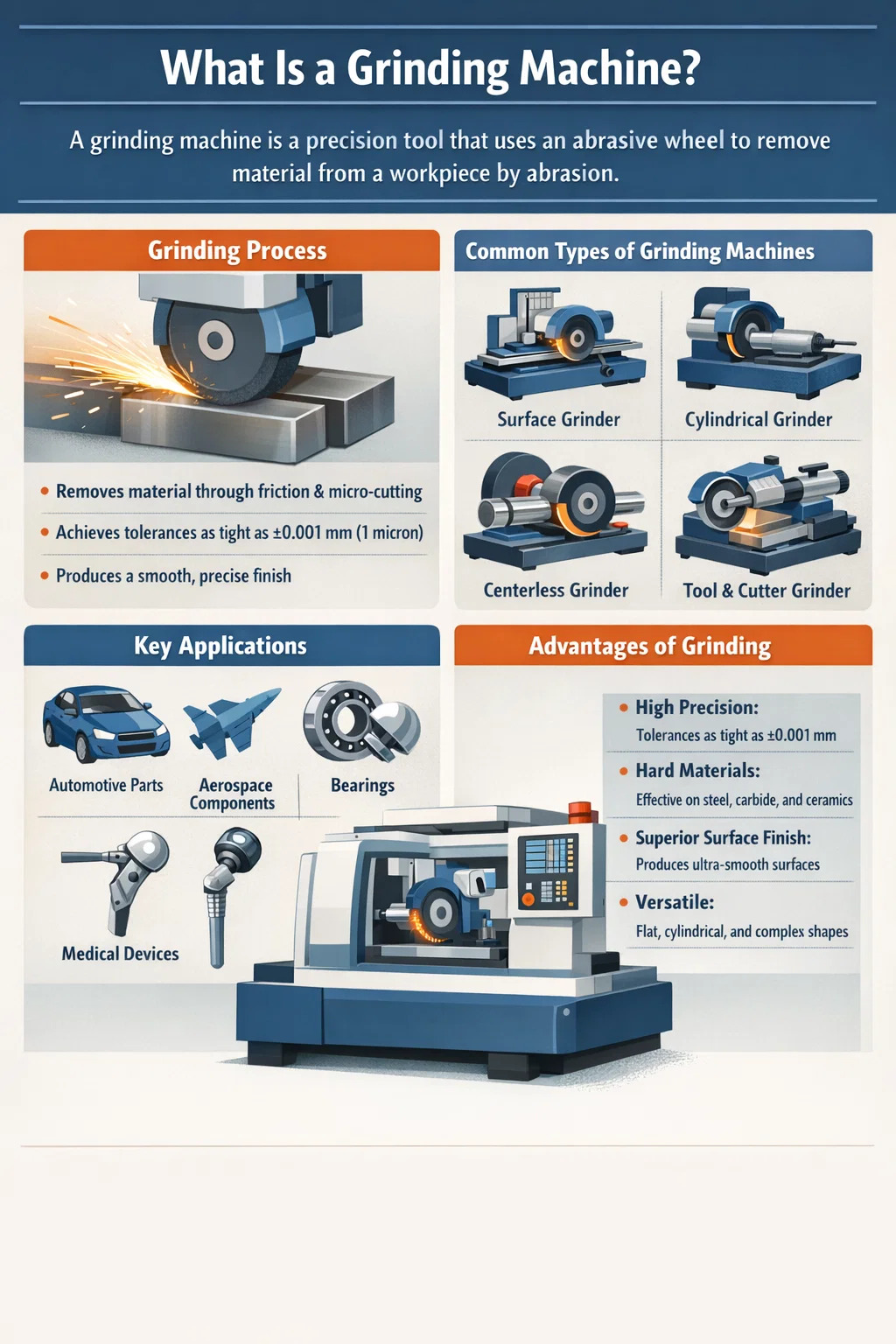

Ano ang isang Paggiling Machine? Isang Direktang Sagot

A makinang panggiling ay isang precision power tool o industrial machine na gumagamit ng abrasive wheel — o iba pang abrasive cutting tool — upang alisin ang materyal mula sa workpiece sa pamamagitan ng abrasion. Ang resulta ay isang pinong tapos na ibabaw, isang tumpak na sukat, o isang matalas na gilid. Sa pagmamanupaktura, ang mga makinang panggiling ay inuri bilang isang subtype ng mga kagamitan sa makina, at nagsisilbi sila ng isang kritikal na papel sa pagtatapos ng mga operasyon kung saan ang mga pagpapaubaya ay kasing higpit ng ±0.001 mm (1 micron) ay kinakailangan.

Hindi tulad ng pagliko o paggiling, na gumagamit ng tinukoy na geometry na mga tool sa paggupit, ang paggiling ay umaasa sa mga abrasive na butil — mga hindi regular na particle ng matigas na materyal gaya ng aluminum oxide, silicon carbide, cubic boron nitride (CBN), o brilyante — na pinagsama-sama sa isang gulong. Ang bawat butil ay gumaganap bilang isang maliit, hindi natukoy na gilid. Ginagawa nitong perpekto ang paggiling para sa matitigas na materyales at napaka-tumpak na gawaing pagtatapos na hindi kayang gawin ng mas malambot o malalaking tool sa paggupit.

Ang mga grinding machine ay matatagpuan sa halos lahat ng metal fabrication at manufacturing environment, mula sa automotive component production hanggang sa aerospace engineering, tool at die making, bearing manufacturing, at medical device fabrication. Ang pandaigdigang merkado ng makinang panggiling ay tinatayang humigit-kumulang USD 5.1 bilyon noong 2023 at patuloy na lumalaki, na hinihimok ng demand para sa mga precision parts sa mga high-tech na industriya.

Prinsipyo ng Paggawa ng isang Grinding Machine

Ang prinsipyo ng pagtatrabaho ng isang nakakagiling na makina ay batay sa abrasive machining — ang mekanikal na pag-alis ng materyal sa pamamagitan ng friction at micro-cutting ng mga nakasasakit na particle. Ang pag-unawa sa kung paano gumagana ang prosesong ito nang detalyado ay nakakatulong sa mga operator na ma-optimize ang pagganap ng paggiling at makamit ang mga pare-parehong resulta.

Ang Abrasive Cutting Mechanism

Kapag umiikot ang nakakagiling na gulong sa mataas na bilis — karaniwang nasa pagitan 1,500 at 3,000 RPM para sa mga bench grinder, o hanggang sa 60 m/s bilis ng ibabaw para sa high-speed production grinding — bawat abrasive na butil sa ibabaw ng gulong ay gumagawa ng maikling contact sa workpiece. Sa panahon ng pakikipag-ugnay na ito, ang butil ay maaaring pumutol ng isang maliit na chip, araro ang materyal (nagdudulot ng plastic deformation), o dumudulas sa ibabaw (nagdudulot ng friction at init).

Ang ratio ng pagputol, pag-aararo, at pag-slide ay nakasalalay sa maraming mga kadahilanan: laki ng grit, tigas ng gulong, tigas ng materyal ng workpiece, lalim ng hiwa, at pagkakaroon ng cutting fluid (coolant). Ang isang mahusay na nakatutok na setup ng paggiling ay nag-maximize ng pagputol at pinapaliit ang pag-aararo at pag-slide, na nagpapabuti sa pagtatapos ng ibabaw at binabawasan ang pagbuo ng init.

Pakikipag-ugnayan ng Gulong at Workpiece

Ang grinding wheel at ang workpiece ay gumagalaw sa isa't isa sa isang kontroladong paraan. Ang gulong ay umiikot sa mataas na peripheral na bilis, habang ang workpiece ay nakahawak sa isang kabit (isang chuck, sa pagitan ng mga sentro, o sa isang magnetic table) at ipinapasok sa gulong sa isang kontroladong bilis. Tinutukoy ng feed rate na ito, kasama ang lalim ng hiwa, ang material removal rate (MRR) at ang resultang kalidad ng ibabaw.

Sa paggiling sa ibabaw, halimbawa, ang workpiece (karaniwan ay isang flat metal na bahagi) ay ginagalaw pabalik-balik sa ilalim ng umiikot na gulong sa isang reciprocating table, na ang gulong ay unti-unting ibinababa — kadalasan sa pamamagitan lamang ng 0.005 hanggang 0.025 mm bawat pass — hanggang sa maabot ang ninanais na sukat. Sa cylindrical grinding, ang workpiece ay umiikot sa sarili nitong axis habang ang gulong ay sabay-sabay na umiikot at bumabagtas sa haba ng workpiece.

Self-Sharpening Property ng Grinding Wheel

Ang isa sa pinakamahalaga at natatanging aspeto ng pag-uugali ng paggiling ng gulong ay pagpapatalas sa sarili . Habang ang mga nakasasakit na butil ay nagiging mapurol habang ginagamit, ang mga puwersa ng paggiling na kumikilos sa kanila ay tumataas. Sa kalaunan, ang alinman sa mga butil ay nabali (naglalantad ng isang bagong matalim na gilid) o ang bond na humahawak sa butil ay naputol, na naglalabas ng mapurol na butil at naglalantad ng isang sariwang matalim na butil sa ilalim. Ito ang dahilan kung bakit mahalaga ang "grado" (katigasan) ng isang giling na gulong: ang isang gulong na masyadong matigas ay magpapanatili ng mapurol na mga butil ng masyadong mahaba (nagdudulot ng glazing at init), habang ang isang gulong na masyadong malambot ay malaglag ang mga butil nang maaga (nagdudulot ng mabilis na pagkasira ng gulong).

Ang tamang grado ng gulong ay dapat na tumugma sa materyal ng workpiece. Ang mga matitigas na materyales tulad ng pinatigas na tool steel ay nangangailangan ng mas malambot na gulong ng grado (kaya mas madaling masira ang mga butil), habang ang mga malalambot na materyales tulad ng aluminyo ay maaaring mangailangan ng mas matigas na gulong ng grado upang maiwasan ang pagsuot ng gulong ng masyadong mabilis.

Tungkulin ng Coolant at Heat Management

Ang paggiling ay bumubuo ng malaking init dahil sa alitan. Ang mga temperatura sa grinding zone ay maaaring pansamantalang maabot 800°C hanggang 1,500°C sa matinding kaso. Kung walang wastong paglamig, ang init na ito ay nagdudulot ng thermal damage sa workpiece: pagkasunog, microcracking, natitirang stress, mga pagbabago sa katigasan ng ibabaw, at mga dimensional na kamalian. Ang mga cutting fluid (coolants) — kadalasang water-based emulsion o synthetic fluid — ay inilalapat sa grinding zone upang sumipsip ng init, mag-lubricate sa contact area, at mag-flush ng swarf (fine metal at abrasive particle). Ang wastong paglalapat ng coolant ay kasinghalaga ng kalidad ng paggiling gaya ng pagpili ng gulong o rate ng feed.

Mga Pangunahing Uri ng Grinding Machine at Ang mga Aplikasyon Nito

Walang iisang unibersal na makinang panggiling. Dinisenyo at ino-optimize ang iba't ibang uri para sa mga partikular na geometries ng workpiece, materyales, at mga kinakailangan sa katumpakan. Narito ang isang detalyadong breakdown ng mga pinakakaraniwang uri:

Surface Grinding Machine

Ang mga surface grinding machine ay gumagawa ng mga patag na ibabaw sa mga workpiece. Ang pinakakaraniwang configuration ay gumagamit ng pahalang na spindle na may peripheral grinding wheel at isang reciprocating worktable. Ang workpiece ay karaniwang nakahawak sa isang magnetic chuck. Ang mga pang-ibabaw na grinder ay malawakang ginagamit upang tapusin ang mga tool steel plate, mold base, machine slide, at anumang bahagi na nangangailangan ng patag, makinis na reference surface. Flatness tolerances ng 0.002 hanggang 0.005 mm ay regular na makakamit.

Cylindrical Grinding Machine

Ang mga cylindrical grinder ay ginagamit upang gilingin ang panlabas o panloob na mga ibabaw ng mga cylindrical na workpiece tulad ng mga shaft, pin, manggas, at bores. Sa panlabas na cylindrical grinding, ang workpiece ay umiikot sa pagitan ng mga sentro o sa isang chuck, at ang gulong ay tumatawid sa haba nito. Ang panloob na cylindrical grinding (ID grinding) ay gumagamit ng isang maliit na gulong na ipinasok sa isang bore upang gilingin ang panloob na ibabaw. Ang cylindrical grinding ay mahalaga para sa paggawa ng mga bearing seat, hydraulic cylinder rods, at precision spindles — mga bahagi na nangangailangan ng roundness tolerances ng 0.001 mm o mas mababa .

Walang Center na Grinding Machine

Sa centerless grinding, ang workpiece ay hindi hawak sa pagitan ng mga center o sa isang chuck. Sa halip, ito ay sinusuportahan sa isang work rest blade at kinokontrol ng isang regulating wheel, habang ang grinding wheel ay nag-aalis ng materyal. Ang setup na ito ay nagbibigay-daan sa tuluy-tuloy, automated na paggiling ng mga cylindrical na bahagi tulad ng mga bar, tube, at pin sa napakataas na rate ng produksyon. Ang mga centerless grinder ay madalas na ginagamit sa paggawa ng mga fastener, hydraulic component, at automotive parts. Ang nag-iisang centerless grinder ay maaaring magproseso daan-daang bahagi kada oras na may pare-parehong diameter tolerances.

Tool at Cutter Grinding Machine

Ang mga dalubhasang makinang ito ay naggigiling ng mga tool sa paggupit gaya ng mga end mill, drill bit, reamer, gripo, at milling cutter. Nagtatampok ang mga ito ng mga kumplikadong multi-axis setup at matatagpuan sa mga tool room at grinding shop. Ang kakayahang muling patalasin ang mga tool sa paggupit ay lubos na nagpapalawak ng kanilang buhay ng serbisyo — ang isang maayos na muling pinahasa na end mill ay maaaring tumugma sa pagganap ng isang bago sa isang maliit na bahagi ng gastos.

Bench Grinder

Ang bench grinder ay isang simple, compact machine na naka-mount sa isang workbench, na may isa o dalawang grinding wheels na naka-mount sa isang horizontal spindle. Ito ay ginagamit para sa magaspang na paggiling, pag-deburring, pagpapatalas ng mga tool sa kamay, at pagtanggal ng magaan na materyal. Bagama't hindi isang precision machine, isa ito sa pinakakaraniwang grinding machine na makikita sa mga workshop, garage, at maintenance facility sa buong mundo. Karaniwang tumatakbo ang mga karaniwang bench grinder 3,450 RPM at gumamit ng mga diameter ng gulong na 6 hanggang 8 pulgada.

Angle Grinder (Handheld)

Ang angle grinder ay isang handheld power tool na ginagamit para sa pagputol, paggiling, at pagpapakinis ng metal, bato, at iba pang materyales. Ito ay isa sa mga pinaka maraming nalalaman at malawakang ginagamit na mga tool ng kuryente sa konstruksyon, paggawa, at paggawa ng metal. Gumagamit ang mga angle grinder ng mga disc-type na abrasive na gulong, cutting disc, flap disc, o wire brush, at karaniwang gumagana sa bilis sa pagitan ng 6,000 at 12,000 RPM . Ang mga karaniwang diameter ng disc ay 4.5 pulgada (115 mm), 5 pulgada (125 mm), at 9 pulgada (230 mm).

Mga Pangunahing Bahagi ng isang Grinding Machine

Ang pag-unawa sa mga pangunahing bahagi ng isang grinding machine ay nakakatulong sa pag-demystify kung paano nakakamit ng makina ang katumpakan at kontrol. Habang nag-iiba-iba ang mga configuration ayon sa uri ng makina, karamihan sa mga grinding machine ay nagbabahagi ng mga sumusunod na pangunahing bahagi:

• Base (Kamang): Ang mabigat na cast iron o fabricated steel foundation na sumusuporta sa lahat ng iba pang bahagi. Ang rigidity at vibration-damping properties nito ay direktang nakakaapekto sa kalidad ng surface finish. Ang isang matibay na base ay nagpapaliit sa pagpapalihis sa ilalim ng mga puwersa ng pagputol.
• Grinding Wheel: Ang pangunahing tool sa paggupit, na gawa sa mga nakasasakit na butil na nakagapos sa isang matris. Kasama sa mga detalye ng gulong ang uri ng abrasive, laki ng grit, grado, istraktura, at uri ng bono — lahat ay naka-encode sa isang standardized marking system (hal., A60-K5-V para sa isang vitrified aluminum oxide wheel).
• Gulong Guard: Isang proteksiyon na enclosure sa paligid ng grinding wheel na naglalaman ng mga fragment kung sakaling masira ang gulong. Ito ay isang kritikal na bahagi ng kaligtasan at kinakailangan ng OSHA at iba pang mga pamantayan sa kaligtasan.
• Spindle: Ang umiikot na baras na nagtutulak sa nakakagiling na gulong. Ang mga spindle bearings ay dapat na may mataas na kalidad upang mabawasan ang runout, na direktang magpapababa sa surface finish. Ang mga high-speed spindle sa CNC grinding machine ay kadalasang hinihimok ng built-in (integral) na mga motor.
• Worktable: Ang ibabaw o kabit na humahawak at nagpapakain sa workpiece. Sa mga gilingan sa ibabaw, ang talahanayan ay gumaganti nang pahalang. Sa cylindrical grinders, ang talahanayan ay maaaring traversed longitudinally. Sa CNC grinding machine, ang paggalaw ng mesa ay kinokontrol ng servo motors sa pamamagitan ng CNC controller.
• Workholding Device: Magnetic chuck, vises, centers, chuck, o fixtures na humahawak nang ligtas sa workpiece habang naggigiling. Ang pagpili ng workholding ay depende sa workpiece geometry at materyal.
• Wheel Dressing System: Isang device (diamond dresser, rotary dresser, o dressing roll) na ginamit upang matuyo at bihisan ang grinding wheel — ibinabalik ang hugis nito, itinatama ang kawalan ng timbang, at inilalantad ang mga sariwang abrasive na butil. Ang regular na pagbibihis ay mahalaga para mapanatili ang katumpakan ng paggiling at maiwasan ang pagkasunog ng workpiece.
• Coolant System: Mga tangke, bomba, filter, at nozzle na naghahatid ng coolant sa grinding zone. Ang mga modernong CNC grinding machine ay gumagamit ng high-pressure coolant system na naghahatid ng fluid sa 10 hanggang 70 bar upang tumagos sa hangganan na layer ng hangin sa paligid ng mabilis na umiikot na gulong at maabot ang aktwal na nakakagiling na contact zone.
• CNC Controller (sa CNC grinding machine): Ang computer numerical control unit na namamahala sa lahat ng paggalaw ng axis, bilis ng spindle, rate ng feed, dressing cycle, at in-process na pagsukat. Ang mga modernong CNC grinding machine ay maaaring mag-imbak ng daan-daang bahagi ng mga programa at isama sa mga factory automation system.

Ipinaliwanag ang Mga Detalye ng Grinding Wheel

Ang grinding wheel ay ang puso ng anumang grinding machine. Ang pagpili ng maling gulong ay isa sa mga pinakakaraniwang sanhi ng hindi magandang resulta — pagkasunog, daldal, mabilis na pagkasira ng gulong, o hindi magandang pagtatapos sa ibabaw. Ang mga grinding wheel ay tinukoy ng isang standardized system na nag-encode ng limang pangunahing katangian:

1. Uri ng Nakasasakit: "A" = Aluminum oxide (para sa bakal at ferrous na metal), "C" = Silicon carbide (para sa cast iron, non-ferrous, ceramics), "B" = CBN (cubic boron nitride, para sa hardened steel), "D" = Diamond (para sa carbide at ceramics).
2. Sukat ng Grit: Isang numero na nagsasaad ng nakasasakit na laki ng butil. Ang mga magaspang na grits (8–24) ay mabilis na nag-aalis ng materyal ngunit nag-iiwan ng magaspang na pagtatapos. Ang mga medium na grits (30–60) ay pangkalahatang layunin. Ang mga pinong grits (70–220) ay gumagawa ng makinis na mga ibabaw. Ang napakahusay na butil (240 ) ay ginagamit para sa superfinishing.
3. Marka (Katigasan): Isang titik mula A (napakalambot) hanggang Z (napakatigas) na nagpapahiwatig ng lakas ng pagkakatali na humahawak sa mga butil. Ang mas malambot na mga marka ay ginagamit para sa mga hard workpiece; mas mahirap na mga marka para sa malambot na workpiece.
4. Istruktura: Isang numero (1–15 ) na nagsasaad ng espasyo sa pagitan ng mga abrasive na butil. Ang mga siksik na istruktura (mababang numero) ay pinutol ang mga pinong pagtatapos. Ang mga bukas na istruktura (mataas na bilang) ay nagbibigay-daan sa pag-clear ng chip at mas mahusay para sa malambot o gummy na materyales.
5. Uri ng Bond: "V" = Vitrified (pinakakaraniwan, matibay, ginagamit para sa precision grinding), "R" = Rubber (flexible, ginagamit para sa pag-regulate ng mga gulong at polishing), "B" = Resinoid (para sa high-speed grinding at rough operations), "E" = Shellac (para sa fine finishes).

Bilang isang praktikal na halimbawa, may markang gulong A46-L5-V ay isang aluminum oxide wheel, 46 grit (medium), L grade (medium-hard), structure 5 (medium dense), vitrified bond — isang tipikal na general-purpose wheel para sa surface grinding steel.

Ang Proseso ng Paggiling: Hakbang sa Hakbang

Ang pag-unawa sa pagkakasunud-sunod ng isang operasyon ng paggiling - hindi lamang ang makina mismo - ay mahalaga para sa pagkamit ng pare-pareho, mataas na kalidad na mga resulta. Narito ang isang tipikal na pagkakasunud-sunod para sa precision surface grinding:

1. Paghahanda ng workpiece: Linisin ang ibabaw ng workpiece at suriin ito para sa dimensional allowance (ang dami ng materyal na natitira para sa paggiling, karaniwang 0.1 hanggang 0.5 mm). Ang mga burr at malalaking iregularidad ay dapat alisin bago gilingin.
2. Pagpili at Pag-mount ng Gulong: Piliin ang naaangkop na uri ng gulong, grit, at grado para sa kinakailangang materyal at tapusin. I-mount ang gulong sa spindle, na sumusunod sa mga detalye ng flanging at torque ng tagagawa. Huwag kailanman lalampas sa minarkahang maximum na bilis ng pagpapatakbo ng gulong.
3. Pagbalanse ng gulong: Statically o dynamic na balansehin ang naka-mount na gulong upang mabawasan ang panginginig ng boses, na kung hindi man ay magdudulot ng mga marka ng chatter sa ibabaw ng workpiece.
4. Pagbibihis ng gulong: Tama at bihisan ang gulong ng isang diamond dresser o rotary dressing tool upang matiyak na ang mukha ng gulong ay patag, bilog, at may bukas at matutulis na mga butil na nakasasakit.
5. Setup ng Workpiece: I-mount ang workpiece sa magnetic chuck o fixture. Para sa mga magnetic chuck, tiyaking ang workpiece ay demagnetized o maayos na naka-orient sa magnetic field para sa maximum na puwersa ng paghawak.
6. Pagtatakda ng Mga Parameter: Itakda ang table feed rate (karaniwang 5–25 m/min para sa surface grinding), crossfeed (0.5–3 mm bawat table pass), at downfeed (depth of cut, 0.005–0.025 mm bawat pass para sa finishing, hanggang 0.1 mm para sa roughing).
7. Magaspang na Paggiling: Alisin ang maramihang materyal na may mas mabibigat na feed at lalim ng hiwa. Mag-iwan ng 0.02–0.05 mm para sa finishing pass.
8. Tapusin ang Paggiling: Bawasan nang husto ang lalim ng hiwa, dagdagan ang daloy ng coolant, at gumawa ng ilang "spark-out" pass (table pass na walang downfeed) hanggang sa tumigil ang mga spark. Tinitiyak nito na ang gulong ay ganap na nakabawi mula sa nababanat na pagpapalihis at ang ibabaw ay nasa nais na sukat.
9. Pagsukat at Inspeksyon: Alisin ang workpiece at sukatin ang dimensyon gamit ang micrometer, height gauge, o CMM. Suriin ang pagkamagaspang sa ibabaw gamit ang isang profilometer kung kinakailangan.

Surface Finish Parameter sa Paggiling

Ang isa sa mga pangunahing dahilan para sa pagpili ng paggiling sa iba pang mga proseso ng machining ay ang pambihirang surface finish na magagawa nito. Sinusukat ang surface finish sa pamamagitan ng mga parameter gaya ng Ra (arithmetic mean roughness), Rz (mean roughness depth), at Rmax (maximum roughness height). Narito kung ano ang makatotohanang makakamit ng paggiling:

• Magaspang na paggiling: Ra 3.2–6.3 µm (maihahambing sa paggiling)
• Pangkalahatang katumpakan ng paggiling: Ra 0.8–1.6 µm
• Pinong paggiling: Ra 0.2–0.4 µm
• Superfinishing (honing/lapping after grinding): Ra 0.025–0.1 µm

Para sa sanggunian, ang isang karaniwang nakabukas na ibabaw ng baras ay may Ra 1.6–3.2 µm. Isang bearing race ground to Ra 0.2 µm ay mas makinis — ang antas ng pagtatapos na ito ay kritikal para sa mga rolling element bearings, precision spindle, at hydraulic sealing surface. Kung mas pino ang grit at mas magaan ang finishing pass, mas mababa ang Ra value na maaaring makamit.

Mga Bentahe at Limitasyon ng mga Grinding Machine

Mga kalamangan

• Pambihirang katumpakan: Ang paggiling ay karaniwang nakakamit ng mga tolerance na ±0.001 mm o mas mahusay, higit pa sa kung ano ang maaaring gawin ng karamihan sa iba pang mga proseso ng machining nang tuluy-tuloy.
• Kakayahang gumawa ng matigas na materyales sa makina: Ang mga tumigas na bakal (60 HRC), carbide, ceramics, at salamin ay mabisang madugtungan. Karamihan sa mga tool sa pagputol ay hindi maaaring makina ng mga materyales na ito.
• Superior na ibabaw na tapusin: Gumagawa ang paggiling ng pinakamakinis na ibabaw ng anumang kumbensyonal na proseso ng machining, na nagpapababa ng friction, pagkasira, at ingay sa mga bahagi ng pagsasama.
• Kakayahang magamit: Gamit ang tamang gulong at setup, ang mga grinding machine ay makakagawa ng flat, cylindrical, conical, threaded, at complex na mga profile surface.
• Mataas na rate ng produksyon (walang gitnang paggiling): Ang walang gitnang paggiling ay maaaring gumiling ng daan-daang bahagi bawat oras na may pare-parehong katumpakan, na ginagawa itong perpekto para sa mataas na dami ng produksyon.

Mga Limitasyon

• Mabagal na rate ng pag-alis ng materyal: Kung ikukumpara sa paggiling o pag-ikot, ang paggiling ay nag-aalis ng materyal nang dahan-dahan. Ito ay hindi angkop bilang isang pangunahing proseso ng roughing para sa malaking pag-alis ng materyal.
• Pagbuo ng init: Ang panganib ng thermal damage sa workpiece (pagsunog, paglambot, natitirang stress) ay nangangailangan ng maingat na kontrol sa proseso at sapat na coolant.
• Pagsuot at pagbibihis ng gulong: Ang mga giling na gulong ay nangangailangan ng pana-panahong pagbibihis upang mapanatili ang katumpakan, na nagdaragdag sa oras ng pag-ikot at gastos ng gulong.
• Mga alalahanin sa kaligtasan: Ang pagkabasag ng gulong sa paggiling sa mataas na bilis ay isang malubhang panganib sa kaligtasan. Ang wastong inspeksyon ng gulong, pagbabantay, at pagsunod sa bilis ay sapilitan.
• Gastos: Ang mga precision grinding machine, lalo na ang CNC cylindrical at surface grinders, ay mahal. Ang gastos ng makina, tooling (CBN at diamond wheels), at coolant management ay nagdaragdag sa mga gastos sa pagpapatakbo.

CNC Grinding Machines: Ang Modernong Pamantayan

Ang paglipat mula sa manu-manong tungo sa CNC (Computer Numerical Control) grinding machine ay nagbago ng katumpakan na pagmamanupaktura sa nakalipas na tatlong dekada. Ang isang modernong CNC cylindrical grinder, halimbawa, ay maaaring gumana sa 5 hanggang 7 sabay-sabay na CNC axes , awtomatikong bihisan ang gulong, magsagawa ng in-process na pagsukat (pagsusukat sa dimensyon ng workpiece habang naggigiling), at bumawi sa pagkasira ng gulong sa real time — lahat nang walang interbensyon ng operator.

Ang mga pangunahing bentahe ng CNC grinding machine kumpara sa mga manu-manong makina ay kinabibilangan ng:

• Repeatability: Ang mga CNC machine ay maaaring magkaroon ng parehong tolerance sa libu-libong bahagi sa isang production run nang walang operator adjustment.
• Mga kumplikadong profile: Ang paggiling ng CNC ay maaaring makagawa ng mga kumplikadong non-circular na cross-section (camshafts, crankshafts), thread grinding, at gear grinding na imposible o hindi praktikal nang manu-mano.
• Automation integration: Ang mga CNC grinding machine ay maaaring isama sa robotic part loading at unloading, na ginagawang posible ang mga lights-out (unmanned) production.
• Pangongolekta ng data: Ang mga modernong CNC grinder ay handa sa Industriya 4.0, nangongolekta ng data ng proseso (mga puwersa, temperatura, kondisyon ng gulong) at kumokonekta sa mga manufacturing execution system (MES).

Kabilang sa mga pangunahing tagagawa ng CNC grinding machine ang STUDER (Switzerland), JUNKER (Germany), Okuma (Japan), ANCA (Australia), at United Grinding Group. Ang mga high-end na CNC cylindrical grinder mula sa mga manufacturer na ito ay maaaring magastos kahit saan USD 150,000 hanggang mahigit USD 1,000,000 depende sa laki, kakayahan, at antas ng automation.

Mga Kasanayang Pangkaligtasan para sa Operating Grinding Machine

Ang mga makinang panggiling ay makapangyarihan at kinabibilangan ng mabilis na pag-ikot ng mga nakasasakit na gulong na, kung maling gamitin, ay maaaring magdulot ng malubhang pinsala. Ang U.S. Occupational Safety and Health Administration (OSHA) standard 29 CFR 1910.215 ay partikular na namamahala sa kaligtasan ng abrasive wheel machinery. Kabilang sa mga pangunahing kasanayan sa kaligtasan ang:

• Pagsubok sa pag-ring bago i-mount: Mag-tap ng grinding wheel na may non-metallic object bago i-mount. Ang isang malinaw na tunog ng tugtog ay nagpapahiwatig na ang gulong ay tunog; ang isang mapurol na kulog ay nagpapahiwatig ng mga bitak. Huwag gumamit ng basag na gulong.
• Huwag lumampas sa maximum RPM: Ang bawat grinding wheel ay minarkahan ng pinakamataas na bilis ng pagpapatakbo nito. Ang paglampas nito ay maaaring magdulot ng sakuna na pagkawatak-watak ng gulong. Palaging i-verify ang bilis ng spindle bago mag-mount ng gulong.
• Palaging gumamit ng mga gulong ng gulong: Ang mga bantay ay dapat na maayos na naka-install at nakaayos. Ang pamantayan ng OSHA ay nangangailangan ng bantay na ilakip ang hindi bababa sa 270 degrees ng circumference ng gulong.
• Personal protective equipment (PPE): Mga salaming pangkaligtasan o isang panangga sa mukha, proteksyon sa pandinig (madalas na lumampas sa 85 dB ang ingay ng paggiling), at naaangkop na guwantes (para sa paghawak ng mga gulong, hindi sa panahon ng operasyon sa mga umiikot na bahagi).
• Pamamahala ng coolant: Panatilihing malinis ang mga coolant system upang maiwasan ang paglaki ng bacteria. Maaaring kailanganin ang pagbunot ng ambon upang maiwasan ang paglanghap ng mga coolant aerosol, na naglalaman ng mga pinong metal na particle.
• Wastong imbakan ng gulong: Itabi ang mga nakakagiling na gulong sa isang tuyo, matatag na temperatura na kapaligiran sa mga may padded rack. Ang mga na-vitrified na gulong ay malutong at hindi dapat ibagsak o ipailalim sa thermal shock.

Paggiling kumpara sa Iba Pang Mga Proseso sa Pagmachining: Kailan Pumili ng Paggiling

Ang paggiling ay hindi palaging tamang pagpipilian. Ang pag-alam kung kailan gumiling at kung kailan gagamit ng iba pang mga proseso ay bahagi ng mahusay na pagpaplano ng proseso ng pagmamanupaktura.

Pumili ng paggiling kapag ang workpiece ay tumigas (HRC 50 ), kapag ang mga kinakailangan sa surface finish ay Ra 0.8 µm o mas mabuti, kapag ang mga dimensional tolerance ay mas mahigpit kaysa ±0.01 mm, o kapag ang materyal (carbide, ceramic) ay hindi ma-machine ng mga kumbensyonal na cutting tool. Para sa malambot na mga materyales na may mga nakakarelaks na pagpapahintulot, ang pagliko o paggiling ay mas matipid.

Mga Industrial Application ng Grinding Machine

Ang mga grinding machine ay malalim na naka-embed sa pagmamanupaktura ng mga precision na bahagi sa halos lahat ng high-tech na industriya. Narito ang isang pagtingin sa kung saan pinakamahalaga ang paggiling:

• Industriya ng sasakyan: Ang mga camshaft, crankshaft, transmission shaft, piston pin, brake disc, at valve seat ay lahat ay pinagtibay sa mahigpit na pagpapaubaya. Ang nag-iisang modernong kotse ay naglalaman ng daan-daang bahagi ng ground metal.
• Aerospace: Ang mga anyo ng ugat ng talim ng turbine, mga bahagi ng landing gear, mga shaft ng makina ng sasakyang panghimpapawid, at mga structural bracket ay kadalasang nangangailangan ng paggiling upang makamit ang kumbinasyon ng malapit na pagpapahintulot at makinis na mga ibabaw na kailangan para sa paglaban sa pagod at sertipikasyon sa kaligtasan.
• Paggawa ng Bearing: Rolling element bearings — ang pinakaprecision-intensive mass-produced component sa industriya — halos ganap na umaasa sa paggiling para sa kanilang mga panloob na karera, panlabas na karera, at rolling elements. Ang roundness at surface finish ng mga bearing race ay dapat na gaganapin sa sub-micron level.
• Mga kagamitang medikal: Ang mga orthopedic implant (pagpapalit ng balakang at tuhod), mga instrumento sa pag-opera, at mga tool sa ngipin ay giniling upang makamit ang mga biocompatible na surface finish at tumpak na mga sukat.
• Paggawa ng electronics at semiconductor: Ang backgrinding ng silicone wafer (pagnipis ng mga wafer mula ~750 µm pababa hanggang 50–150 µm) at ang katumpakan na paggiling ng mga substrate ng electronic component ay mga dalubhasang aplikasyon sa paggiling na kritikal sa produksyon ng semiconductor.
• Paggawa ng tool at die: Ang mga suntok, dies, molde, at mga tool sa paggupit ay dinidikdik hanggang sa hugis at hinahasa sa pamamagitan ng paggiling. Ang tool room grinder ay isa sa pinakamahalagang makina sa anumang precision tool shop.
