Ano ang isang CNC Spring Machine?

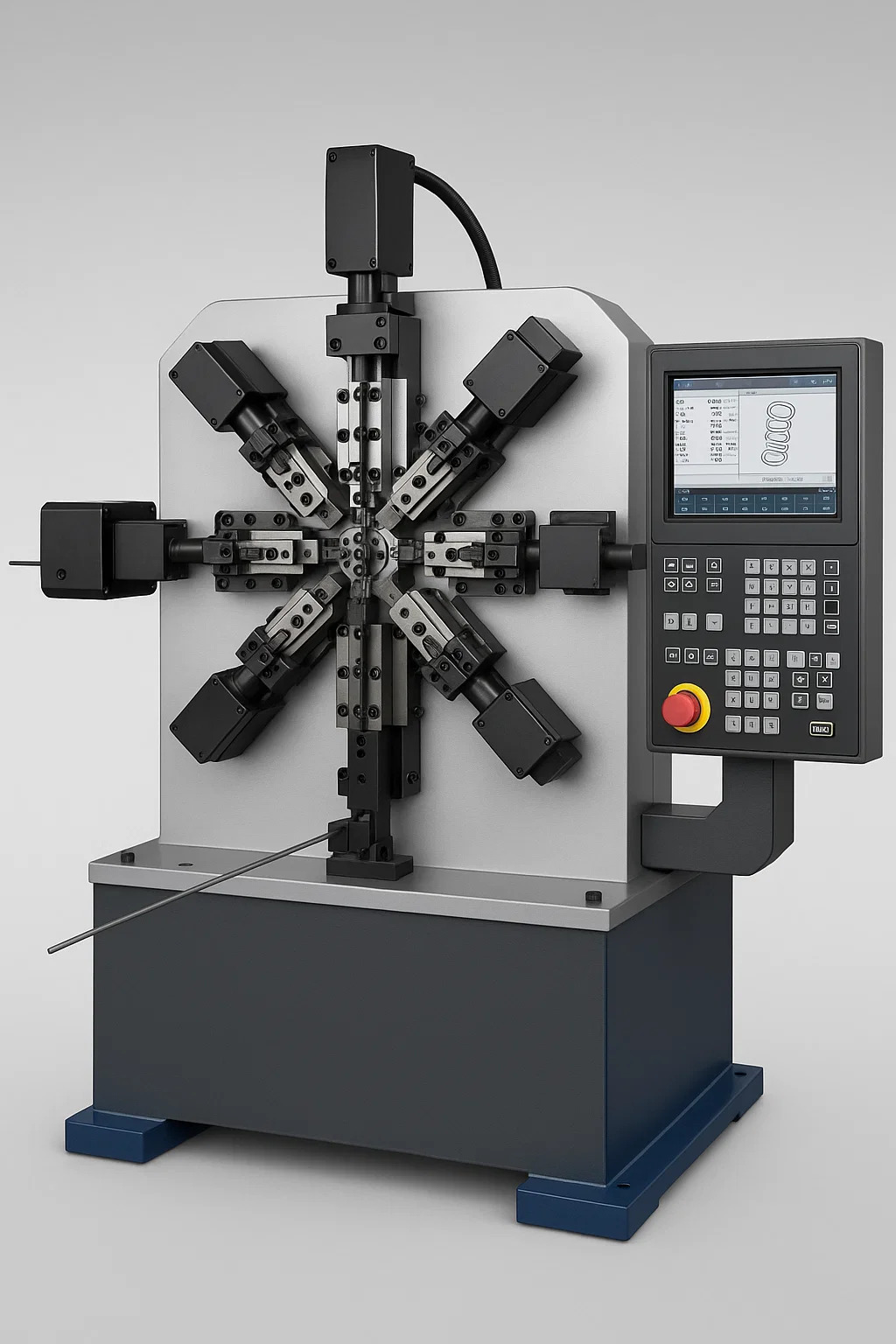

A CNC Spring Machine ay isang aparato na kinokontrol ng computer na dinisenyo para sa awtomatikong katumpakan ng paggawa ng mga bukal at mga form ng wire. Narito kung paano ito gumana at ang mga pangunahing katangian nito:

● Computer Numerical Control (CNC) Core:

• Hindi tulad ng mga makina ng mekanikal na tagsibol na hinimok ng mga pisikal na cams at gears, ang isang CNC machine ay lubos na nakasalalay sa isang nakalaang controller ng computer.
• Ang controller na ito ay nagsasagawa ng mga na -program na tagubilin upang utusan ang lahat ng mga paggalaw ng makina at kilos na may mataas na katumpakan.

● Multi-axis servo motor drive:

• Ang mga kritikal na pag -andar ng makina ay pinapagana ng mga indibidwal na motor ng servo, bawat isa ay kumokontrol ng isang tiyak na axis ng paggalaw.

● Ang mga pangunahing axes ay karaniwang kasama ang:

• Pagpapakain ng wire: tumpak na itinutulak ang mga sinusukat na haba ng kawad sa bumubuo ng lugar.
• Pagbubuo ng mga tool (maraming mga axes): Kontrolin ang paggalaw ng maraming mga tool na baluktot (slide, daliri) sa paligid ng gitnang bumubuo ng punto.
• CUT-OFF TOOL: Nag-mamaneho ng talim na nagpapasikat sa natapos na bahagi mula sa kawad.
• Opsyonal na mga axes: Maaaring isama ang mga tool para sa coiling pitch control, pandiwang pantulong, o pagtatapos ng pagtatapos (hal., Pag -aalsa).

● Digital Programming & Setup:

• Ang produksiyon ay ginagabayan ng isang digital na programa na nilikha offline o direkta sa control panel ng makina.
• Ang mga operator ay nag -input ng mga pagtutukoy ng form ng spring/wire (diameter ng wire, panlabas na sukat, bilang ng mga coil, yumuko ang mga anggulo, mga hugis ng dulo, atbp.) Sa dalubhasang CAD/CAM software na naka -bundle sa makina.
• Ang software ay nagko-convert ng mga pagtutukoy na ito sa machine code (tulad ng G-code) na nauunawaan ng magsusupil.

● Ang pisikal na pag -setup ay pangunahing nagsasangkot:

• Naglo -load ng tamang coil ng wire.
• Pag-install ng kinakailangang mga tool sa pagbubuo (baluktot na mga daliri, mandrels, cut-off blade) sa kanilang mga itinalagang mga post na hinihimok ng servo.
• Pag -input ng programa sa magsusupil.

● Awtomatikong pag -ikot ng pagbuo ng katumpakan:

• Wire feed: Ang servo-driven feed rollers ay nagtutulak ng isang tumpak na haba ng tuwid na wire sa bumubuo ng zone.
• Coordinated Tool Movement: Batay sa programa, isinaaktibo ng magsusupil ang mga motor ng servo para sa bawat bumubuo ng axis ng tool nang nakapag -iisa at sabay -sabay. • Ang mga tool ay lumipat sa mga kumplikadong landas - pag -slide, pag -ikot, pagpindot - upang ibaluktot ang wire sa paligid ng mga mandrels o laban sa bawat isa.
• Progresibong baluktot: Maramihang mga bends, coils, loops, o kumplikadong mga 3D na hugis ay nabuo nang tuloy -tuloy sa loob ng isang solong pag -ikot habang ang mga wire feed at mga tool ay gumagalaw.
• CUT-OFF: Matapos mabuo ang pangwakas na hugis, ang tool na cut-off ng servo-driven ay malinis na paggugupit sa natapos na bahagi mula sa trailing wire.
• Pag -ejection at Ulitin: Ang natapos na bahagi ay bumagsak o na -ejected, lahat ng mga tool ay umatras, at ang pag -ikot ay umuulit kaagad sa mataas na bilis.

● Mga Bentahe ng Core:

• Mabilis na pagbabago: Ang paglipat sa pagitan ng iba't ibang mga disenyo ng tagsibol ay tumatagal ng ilang minuto (paglo -load ng bagong programa, posibleng pagbabago ng mga tool) sa halip na mga oras/araw na kinakailangan para sa mga pagsasaayos ng mekanikal na cam.
• Mga kumplikadong geometry: may kakayahang gumawa ng lubos na masalimuot na mga bukal at mga form ng wire na may maraming mga bends, iba -ibang mga coil pitches, kumplikadong mga form ng pagtatapos, at mga tunay na hugis ng 3D na imposible sa mga makina na makina.
• Mataas na katumpakan at pagkakapare-pareho: control ng servo at digital programming matiyak ang pag-uulit ng antas ng micron para sa bawat bahagi.
• Flexibility: mainam para sa prototyping, maliit na batch, high-mix production, at kumplikadong mga bahagi ng one-off.
• Nabawasan ang dependency ng kadalubhasaan: mas kaunting pag -asa sa lubos na bihasang "mekanika ng pag -setup" kumpara sa pag -tune ng mga makina ng mekanikal na cam; Higit pang diin sa mga kasanayan sa programming.

● Karaniwang output:

Lahat ng karaniwang mga uri ng tagsibol (compression, extension, torsion).
Kumplikadong mga specialty spring (hal., Double torsion, conical, barrel-shaped, miniaturized spring).
Sopistikadong mga form ng wire (clip, bracket, konektor, frame, medikal na sangkap, electronic contact) na nangangailangan ng maraming tumpak na bends sa iba't ibang mga eroplano.
