Ano ang isang CNC spring forming machine? Ano ang prinsipyo ng pagtatrabaho nito?

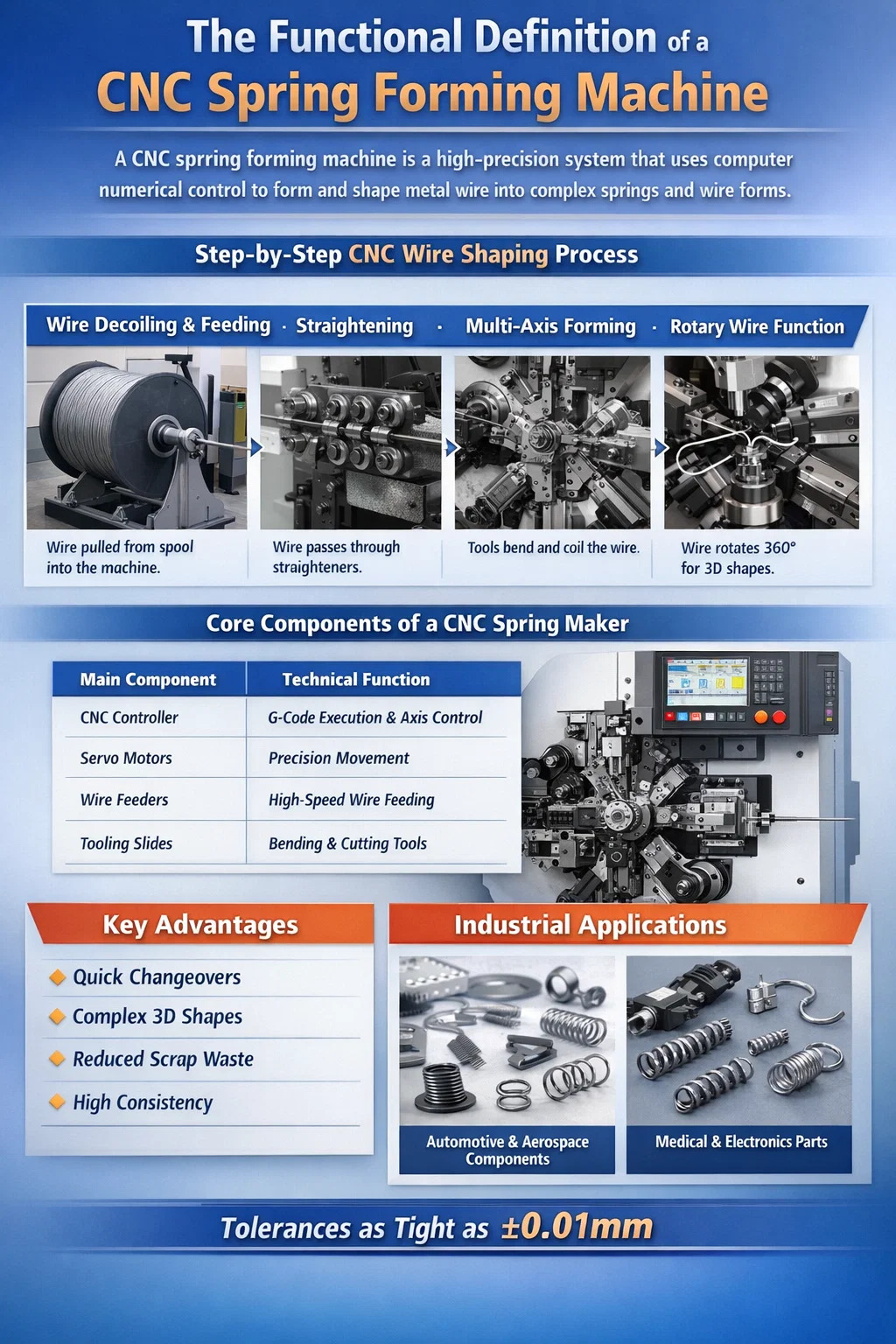

Ang Functional na Depinisyon ng a CNC Spring Forming Machine

A CNC spring forming machine ay isang high-precision na sistema ng pagmamanupaktura na gumagamit ng computer numerical control para i-automate ang pagyuko, pag-coiling, at paghubog ng metal wire sa mga kumplikadong spring geometries at masalimuot na wire form. Hindi tulad ng mga tradisyunal na gumagawa ng mekanikal na spring na umaasa sa mga nakapirming camshaft, ang modernong kagamitan na ito ay gumagamit maramihang independiyenteng servo motors upang kontrolin ang iba't ibang mga palakol, na nagbibigay-daan para sa paglikha ng mga hindi karaniwang mga hugis na imposibleng makamit nang manu-mano.

Sa isang karaniwang pang-industriya na kapaligiran, ang mga makinang ito ay ang gulugod ng produksyon ng bahagi ng wire, na may kakayahang pangasiwaan ang mga diameter ng wire mula sa 0.15mm hanggang higit sa 10mm . Gumagana ang makina sa pamamagitan ng pagpapakain ng wire sa pamamagitan ng isang serye ng mga roller at hinuhubog ito gamit ang mga espesyal na tool na gumagalaw sa three-dimensional na espasyo na may katumpakan sa operasyon. Tinitiyak ng teknolohiyang ito a mataas na rate ng repeatability , madalas na pinapanatili ang mga pagpapaubaya na kasing higpit ±0.01mm sa paglipas ng produksyon na tumatakbo ng milyon-milyong mga yunit.

Hakbang-hakbang na Prinsipyo ng Paggawa ng CNC Wire Shaping

Ang operasyon ng a CNC spring forming machine ay isang pagkakasunud-sunod ng lubos na naka-synchronize na mga mekanikal na paggalaw. Ang proseso ay nagsisimula sa hilaw na materyal at nagtatapos sa isang tapos na, heat-treated o ready-to-use na bahagi. Inilalarawan ng mga sumusunod na mekanika ang paglalakbay ng kawad sa makina:

Wire Decoiling at Feeding

Ang metal wire, kadalasang gawa sa hindi kinakalawang na asero, carbon steel, o tansong haluang metal, ay hinihila mula sa isang malaking coil o spool. Ang makina wire feed system gumagamit ng mga heavy-duty na roller na pinapatakbo ng isang high-torque servo motor. Ang mga roller na ito ay dapat magbigay ng sapat na presyon upang hilahin ang kawad nang hindi ito pinapatag, na tinitiyak na ang haba ng feed ay eksaktong sa micro-millimeter.

Pagtutuwid at Paghahanda ng Materyal

Dahil ang wire ay nakaimbak sa isang coil, mayroon itong natural na curvature o "memorya." Bago mangyari ang anumang paghubog, dumaan ang wire mga wire straightener . Ang mga ito ay binubuo ng isang serye ng mga roller na nakaayos sa parehong pahalang at patayong mga eroplano. Sa pamamagitan ng alternating tension, inaalis ng straightener ang lahat ng kinks at bends, na nagpapakita ng perpektong tuwid na linya ng wire sa forming tool.

Multi-Axis Synchronized Forming

Habang lumalabas ang wire mula sa gitnang gabay (ang quill), pumapasok ito sa bumubuo ng zone. Sa isang CNC spring forming machine , maraming tool slide ang nakaposisyon sa paligid ng wire. Ang bawat slide ay maaaring gumalaw nang nakapag-iisa. Halimbawa, sa a 12-axis na makina , maaaring hampasin ng ilang tool ang wire mula sa iba't ibang anggulo nang sabay-sabay o sa isang paunang na-program na pagkakasunud-sunod upang lumikha ng mga loop, bends, o coils.

Ang Papel ng Rotary Wire Function

Maraming advanced na makina ang nagtatampok ng a rotary wire axis . Sa halip na ilipat lamang ang mga tool sa paligid ng wire, maaaring paikutin ng makina ang wire mismo ng 360 degrees. Nagbibigay ito ng dagdag na dimensyon ng flexibility, na nagbibigay-daan para sa mga kumplikadong 3D na hugis na mabuo nang hindi kinakailangang ihinto ang proseso ng pagpapakain o gumamit ng masyadong kumplikadong mga setup ng tooling.

Mga Pangunahing Bahagi ng Makabagong CNC Spring Maker

Ang kahusayan ng a CNC spring forming machine ay ang resulta ng synergy sa pagitan ng mekanikal na hardware nito at ng electronic control system. Ang sumusunod na talahanayan ay nagha-highlight sa mahahalagang bahagi ng hardware na matatagpuan sa isang propesyonal na grade na makina.

Mga Bentahe Kumpara sa Tradisyunal na Cam-Driven System

Ang paglipat mula sa mechanical cams sa CNC spring forming machine Binago ng teknolohiya ang tanawin ng pagmamanupaktura ng tagsibol. Ang pangunahing bentahe ay nakatuon sa kahusayan at kakayahang magamit:

• Pinababang Oras ng Pag-setup: Ang mga tradisyunal na makina ay nangangailangan ng mga manu-manong pagsasaayos ng cam na maaaring tumagal ng 4 hanggang 8 oras. Maaaring i-reprogram ang isang CNC machine wala pang 30 minuto .
• Complex Geometry: Ang mga makinang ito ay maaaring gumawa double torsion spring , mga contact sa baterya, at mga 3D wire form sa isang operasyon, na inaalis ang pangangailangan para sa pangalawang manu-manong baluktot.
• Mga Pagtitipid sa Materyal: Ang tumpak na kontrol sa mga pagpapatakbo ng feed at cut ay nagpapaliit ng scrap metal, na isang mahalagang kadahilanan sa gastos sa mataas na dami ng produksyon.
• Consistency: Kapag na-verify na ang isang programa, makakagawa ang makina 100,000 magkaparehong bahagi na may zero deviation, na mahalaga para sa mga bahaging kritikal sa kaligtasan sa industriya ng automotive.

Mga Aplikasyon at Pang-industriya na Output

Ang output ng a CNC spring forming machine ay ginagamit sa halos lahat ng sektor ng modernong buhay. Dahil kayang hawakan ng makina ang iba't ibang wire cross-sections (bilog, patag, o parisukat), ang mga aplikasyon nito ay halos walang limitasyon:

Automotive at Aerospace

Ginagamit ng mga tagagawa ang mga makinang ito para gumawa ng mga seat frame spring, engine valve spring, at fuel injector clip. Ang mga bahaging ito ay dapat makatiis ng matinding stress at temperatura, na nangangailangan ng makina na magproseso ng mga high-tensile na haluang metal Inconel o Chrome Silicon .

Electronics at Medikal na Kagamitan

Maliit na sukat CNC spring forming machine gumawa ng mga micro-spring para sa mga module ng camera ng smartphone at mga instrumentong pang-opera. Sa sukat na ito, ang katumpakan ng makina sa paghawak ng wire ay kasing manipis 0.1mm ay higit sa lahat.

Panghuling Teknikal na Buod

Sa konklusyon, ang CNC spring forming machine kumakatawan sa tuktok ng teknolohiya sa pagpoproseso ng wire. Sa pamamagitan ng pagsasama-sama ng malalakas na servo motors na may sopistikadong software control, binabago nito ang isang simpleng reel ng wire sa isang kumplikadong mekanikal na bahagi. Ang kakayahan nitong magsagawa ng maraming operasyon—pagpapakain, pag-straightening, pagyuko, pag-coiling, at paggupit—sa loob ng iisang automated cycle ay ginagawa itong isang kailangang-kailangan na asset para sa anumang modernong pabrika na naglalayong magkaroon ng mataas na bilis, mataas na katumpakan na produksyon.
