Ano ang isang CNC spring coiling machine? Ano ang prinsipyo ng pagtatrabaho nito?

◾ Ano ang a CNC spring coiling machine ?

Ang CNC spring coiling machine ay isang precision machine na kinokontrol ng isang "utak" ng computer na partikular na idinisenyo upang i-coil ang metal wire sa mga helical spring.
Kung ang regular na spring coiling machine ay parang master craftsman na gumagamit ng hand saw, ang CNC spring coiling machine ay parang modernong processing plant na may tumpak na nabigasyon at mga automated na armas. Hindi ito nangangailangan ng mga kumplikadong mekanikal na gear para sa pagsasaayos ng laki; gagamitin mo lang ang iyong mga daliri sa screen, mag-input ng ilang mga utos, at ang makina ay mabilis na gumagawa ng magkaparehong mga bukal.

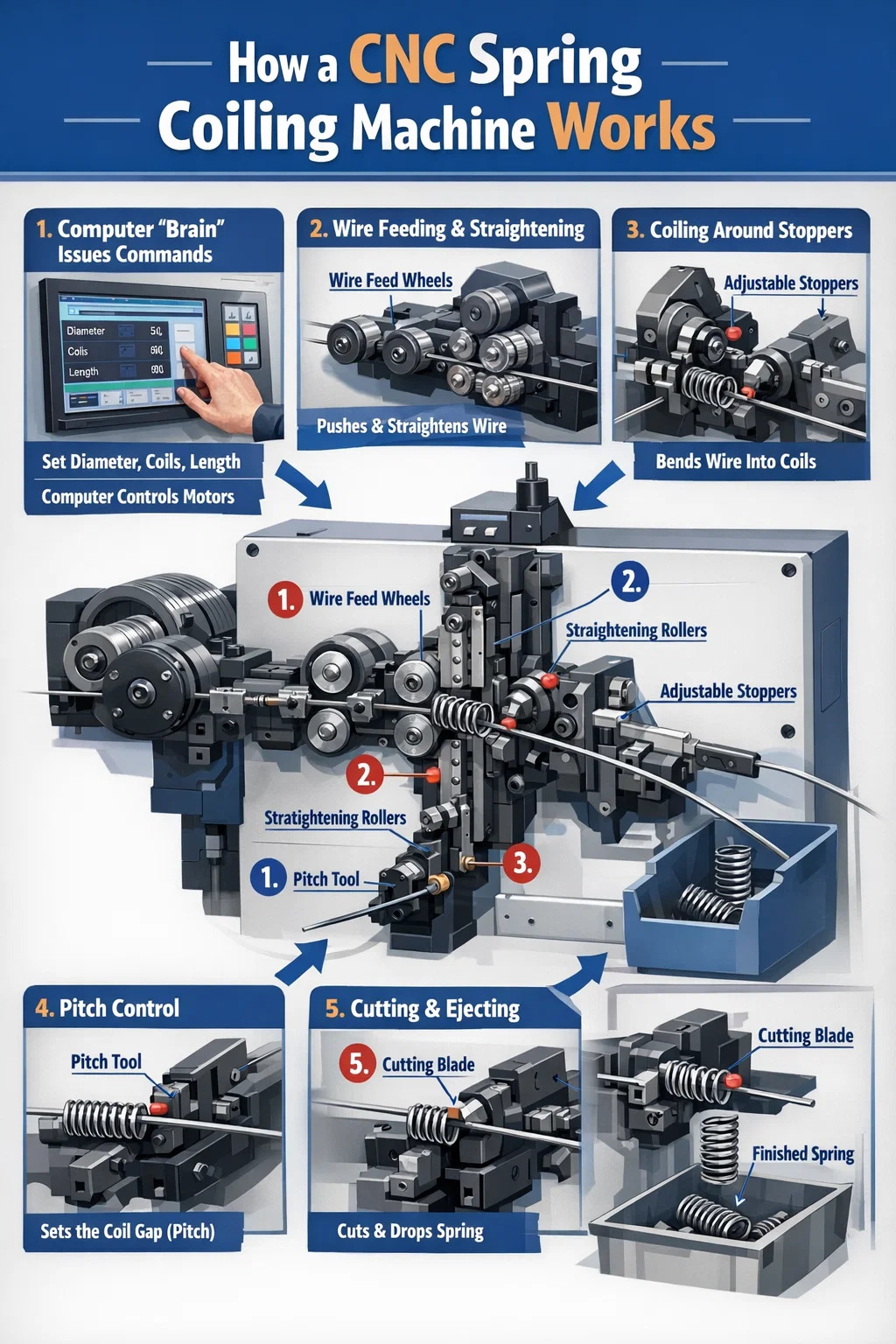

◾ Paano gumagana ang CNC spring coiling machine?

Binabago ng makinang ito ang matibay na wire na bakal sa mga elastic coil pangunahin sa pamamagitan ng mga sumusunod na tumpak na hakbang:

Ang "utak" ng computer ay naglalabas ng mga utos:

Itinatakda ng operator ang diameter ng spring, bilang ng mga coils, at kabuuang haba sa control panel. Kino-convert ng computer ang mga parameter na ito sa mga electrical signal, tiyak na kinokontrol ang maraming motor sa loob ng makina. Ang bawat motor na ito ay gumaganap ng kanilang mga partikular na gawain, ang ilan ay itinutulak ang kawad, ang iba ay binabaluktot ito, nagtutulungan nang walang putol.

Napakahusay na pagpapakain ng kawad at "pagtuwid":

Ang wire feeding wheel sa likod ng makina ay mahigpit na nakakapit sa steel wire, na patuloy na itinutulak ito pasulong. Bago pumasok ang kawad sa lugar na bumubuo, ito ay dumadaan sa isang serye ng mga pahalang at patayong nakaayos na straightening roller. Ang hakbang na ito ay nag-aalis ng orihinal na curvature memory ng wire, "pinamamalantsa" ito nang diretso upang matiyak na ang mga nagreresultang bukal ay hindi baluktot.

Epekto laban sa mga stopper upang bumuo ng mga bilog:

Ito ang core ng proseso ng spring coiling. Kapag ang itinuwid na steel wire ay itinulak palabas ng guide tube, ito ay tumama sa isa o dalawang napakatigas na metal stoppers (karaniwang tinatawag na wire guides).
Dahil ang wire feeding wheel sa likod ay tumutulak pasulong, at ang mga stopper ay nakaharang sa daan, ang wire ay walang mapupuntahan kundi yumuko sa arko ng mga stopper.
Ang kinang ng CNC spring coiling machine ay nakasalalay sa katotohanan na ang computer ay maaaring ayusin ang posisyon ng dalawang stoppers na ito anumang oras. Kung mas malapit ang mga stoppers, mas maliit ang bilog; kung magkalayo sila, mas malaki ang bilog.

Pagkontrol sa puwang (pitch):

Kung gusto mong magkaroon ng compression space ang spring, dapat mayroong puwang sa pagitan ng mga coils. Ang makina ay may espesyal na "push rod" (pitch tool) na tumutulak sa wire mula sa gilid habang ito ay nakapulupot. Kinokontrol ng isang computer ang puwersa at timing ng push rod na ito, na tinutukoy kung ang spring ay mahigpit o maluwag na nasugatan.

Tumpak na pagputol at paghubog:

Kapag naabot ng spring ang paunang natukoy na haba o bilang ng mga coils, inuutusan ng computer ang cutting blade na mabilis na palawigin. Ang hiwa na ito ay hindi lamang tumpak sa posisyon ngunit nagreresulta din sa isang malinis, patag na hiwa. Ang isang karaniwang spring ay nagagawa at bumaba sa collection basket, at ang proseso ay agad na magsisimula muli para sa susunod na tagsibol.
