Ano ang mga pangunahing istruktura ng kagamitan ng makina ng tagsibol?

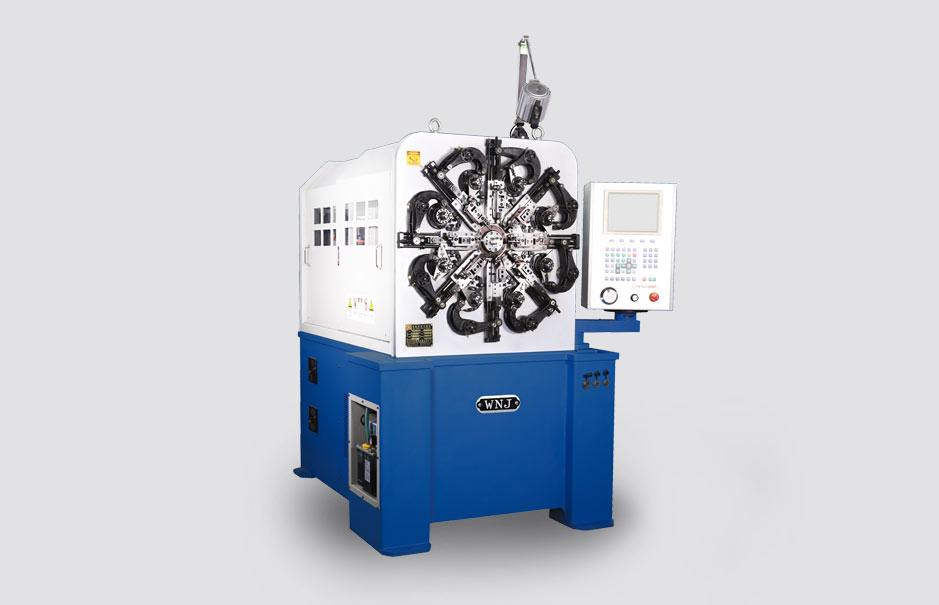

Ang pangunahing istraktura ng makina at kagamitan ng Spring machine Maaaring nahahati sa limang bahagi: Pag -straightening Organization, Feeding Organization, Pagbabawas ng Organisasyon, Pitch Control Organization, at Pag -disconnect ng Organisasyon.

Organisasyon ng Straightening: Ang posisyon ng straightening organization ay nasa pagitan ng materyal na rack at ang feed roller. Binubuo ito ng 2 hanay ng mga straightening roller. Ang layunin ng straightening system software ay upang alisin ang orihinal na baluktot na pagpapapangit ng hindi kinakalawang na asero wire. Matapos ang pagtuwid, maaari itong ituwid sa bumubuo ng makinarya at kagamitan, na maginhawa upang mapabuti ang katumpakan ng coil spring.

Organisasyon ng Pagpapakain: Ang samahan ng pagpapakain ay isang aparato na umaasa sa dalawa o dalawang pares ng pagpapakain ng mga gulong upang mai -clamp ang hindi kinakalawang na asero na kawad, at ang pag -ikot ng wheel ng pagpapakain ay nagtutulak sa hindi kinakalawang na asero na wire pasulong. Gamitin ang drive gear sa feed shaft tenon na may hugis ng fan na hindi kumpletong drive ng gear gear. Ang bilis ng ratio ng itaas at mas mababang mga roller ay pareho, ngunit ang direksyon ng pag -ikot ay baligtad. Ang wheel wheel ay umiikot sa loob ng pitong araw. Ang haba ng gulong ng pagpapakain ay ang diameter ng wheel wheel. Ang haba ng tagsibol ay maaaring matukoy ng bilang ng mga liko ng gulong ng pagpapakain. Ang bilang ng mga ngipin ng hugis ng tagahanga na hindi kumpletong gear ng paghahatid ay ang bilang ng mga liko upang manipulahin ang gulong ng pagpapakain.

Diameter Reducing Organization: Ang variable na organisasyon ng diameter ay tumutukoy sa samahan na manipulahin ang diameter ng tagsibol kapag ang tagsibol ay sugat. Ito ay binubuo ng dalawang mga rod ng ejector at isang pagbabawas ng camshaft para sa drive ejector rod.
Kapag ang paggawa ng isang cylindrical spring, ang spring wire ay hindi magbabago. Ayusin ang dalawang roctor rods sa kabaligtaran na posisyon, na umaayon sa mga panlabas na pagtutukoy ng warp ng tagsibol, at pagkatapos ay ayusin ang dalawang roctor rod nang hindi nagbabago. Kapag ang paggawa ng variable na diameter spring, tulad ng convex, truncated cone spring, at ang tuktok na bar, ang harap, likuran, kaliwa, at kanang mga bolts ng angkla ay maluwag, upang ang roctor rod ay maaaring iurong pabalik -balik sa talahanayan ng tool upang mabago ang panlabas na warp ng tagsibol, ayon sa pagbabawas ng cam. Ang baras ng shaft drive ejector ay lumampas sa layunin ng paggawa ng iba't ibang mga pagbabawas ng mga bukal.

Organisasyon ng Pitch Diameter Change: Ang Pitch Diameter Change Organization ay ang samahan na manipulahin ang diameter ng spring pitch. Ang makina ay may dalawang samahan:
1. Ang makina ng tagsibol ay binubuo ng isang kutsilyo ng pitch at isang variable na pitch camshaft. Ang variable na camshaft ay isang makatwirang bilang ng mga liko ng operating spring, at ang mga bolts ng angkla sa ilalim ng pamutol ng pitch ay ayusin ang ratio ng spring taas-lapad;
2. Ang makina ng tagsibol ay hinihimok ng crankshaft ng sistema ng pagmamaneho ng camshaft, upang ang kutsilyo ng pitch ay pinakawalan mula sa loob ng kagamitan, na mas malakas para sa malaking-pitch spring machine. Disconnected Organization: Ang naka -disconnect na samahan ay pagkatapos ng paikot -ikot at pagbuo. Ang pag -disconnect ng hindi kinakalawang na asero wire ay ang pangwakas na produksyon at pagproseso ng pustura kapag bumagsak ang tagsibol. Ang pagkakakonekta ay isinasagawa ayon sa kutsilyo at ang core.
