Mga Uri ng Springs: Compression, Extension, Torsion at Higit Pa

Ang Mga Pangunahing Uri ng Bukal, Direktang Sinasagot

meron anim na pangunahing uri ng tagsibol ginagamit sa mga produktong pang-industriya at consumer: compression spring, extension spring, torsion spring, constant force spring, wave spring, at disc (Belleville) spring. Tinutukoy ang bawat isa sa pamamagitan ng kung paano ito nag-iimbak at naglalabas ng mekanikal na enerhiya — naka-compress, nakaunat, nakapilipit, pinaikot, na-flatten, o nakasalansan. Ang tamang pagpipilian ay depende sa direksyon ng pagkarga, magagamit na espasyo, at kung gaano karaming mga siklo ng trabaho ang bahagi ay dapat mabuhay, at halos lahat ng mga ito ay nabuo ngayon sa isang kontrolado ng computer. makina ng tagsibol sa halip na sa pamamagitan ng kamay.

Ang kategorya ng tagsibol ay talagang isang shorthand para sa isang mekanikal na pag-uugali. Ang isang compression spring ay tumutulak pabalik. Ang isang extension spring ay humihila pabalik. Ang isang torsion spring ay lumalaban sa isang twist. Kapag naayos na ang pag-uugaling iyon, lahat ng iba pa — diameter ng wire, bilang ng coil, geometry ng pagtatapos, at materyal — ay isang ehersisyo sa pag-tune para maabot ang target na load, deflection, at buhay ng serbisyo.

Ang gabay na ito ay naghahati-hati sa bawat uri ng spring sa lalim, ang mga materyales sa likod ng mga ito, kung paano hinuhubog ng modernong makina ng tagsibol ang bawat isa, kung paano sinusukat ng mga inhinyero ang isang spring para sa totoong load case, kung saan ang bawat uri ay makikita sa iba't ibang industriya, karaniwang mga failure point, pagtatapos at proteksyon ng kaagnasan, at kung paano ihambing ang mga quote kapag naghahanap ng dami ng produksyon.

Compression Springs: Ang Workhorse ng Push-Back Force

Ang mga compression spring ay mga open-coil spring na idinisenyo upang labanan ang puwersa ng pagpisil at itulak pabalik kapag na-compress. Ang mga ito ang pinakakaraniwang uri ng spring sa mga mechanical assemblies, na lumalabas sa mga kutson, ballpen, balbula, mga sistema ng suspensyon, at mga pang-industriyang dies. Kapag ang isang load ay nagtulak sa mga coils nang magkasama, ang spring ay nag-iimbak ng enerhiya at itulak pabalik sa parehong axis kapag ang load ay nailabas.

Dahil magkahiwalay ang mga coil sa isa't isa habang nagpapahinga, maaaring i-compress ang isang compression spring hanggang sa magkadikit ang mga coils - isang estado na tinatawag na solid height. Ang magandang disenyo ay nagpapanatili ng isang spring na malayo sa solidong taas sa normal na operasyon, dahil paulit-ulit na pinapatigas ang kawad sa punto ng contact at pinaikli ang buhay ng pagkapagod. Karamihan sa patnubay sa engineering ay nagpapanatili ng pagpapalihis sa humigit-kumulang 80 porsiyento o mas mababa sa kabuuang magagamit na paglalakbay sa solidong taas, na nag-iiwan ng margin sa kaligtasan para sa mga kaganapang labis na paglalakbay.

Mga Karaniwang Compression Spring Configuration

Straight cylindrical — pare-pareho ang diameter ng coil, ang karaniwang configuration para sa karamihan ng mga application
Conical (tapered) — paliit ang diameter ng coil patungo sa isang dulo, binabawasan ang solidong taas at lumalaban sa buckling
Hugis-barrel — ang diameter ng coil ay pinakamalawak sa gitna, ginagamit para mabawasan ang resonance at sumisikat sa high-speed na pagbibisikleta
Hugis-oras na salamin — paliit ang diameter ng coil sa gitna, ang kabaligtaran ng anyo ng bariles, kung minsan ay ginagamit upang pugad ang isang spring na bahagyang sa loob ng isa pa.
Variable pitch — nagbabago ang coil spacing sa haba upang mapahina ang unang tugon ng pagkarga

Mga Uri ng Pagtatapos at Bakit Mahalaga ang mga Ito

Tinutukoy din ang mga compression spring sa kung paano natapos ang mga end coils. Ang mga payak na dulo ay nag-iiwan sa wire cut sa isang anggulo na tumutugma sa helix, na mabilis na makagawa ngunit hinahayaan ang spring rock na bahagyang makarga. Ang mga parisukat na dulo ay dinudurog o pinipindot nang patag upang ang spring ay nakatayo nang patayo sa isang patag na ibabaw nang walang tipping, at ang mga squared-and-ground na mga dulo ay humahakbang pa sa pamamagitan ng paggiling sa dulong coil na perpektong patag, na karaniwan saanman ang spring ay kailangang umupo nang pantay-pantay laban sa isang flat plate, tulad ng sa mga valve assemblies.

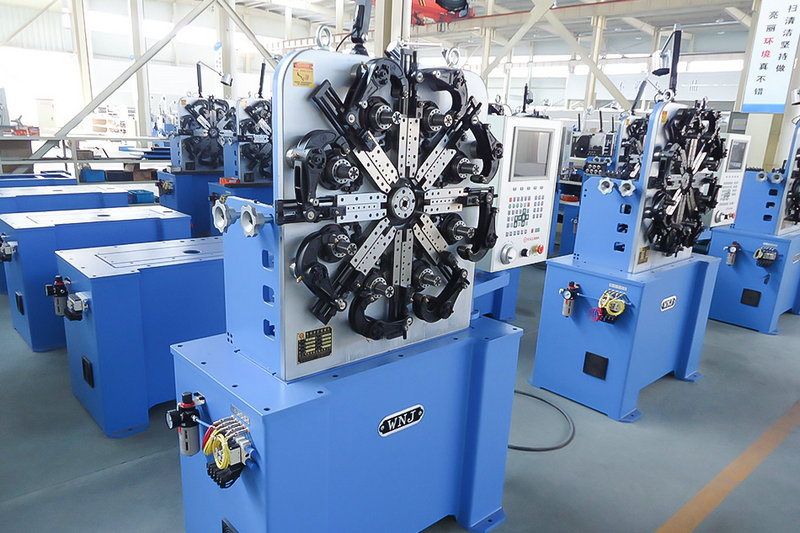

Isang production-grade spring machine bumubuo ng mga compression spring sa pamamagitan ng pagpapakain ng wire sa pamamagitan ng isang set ng feed rollers at pagbabalot nito sa paligid ng isang mandrel o forming pin, pagkatapos ay pinaghihiwalay ng cutoff tool ang bawat coil sa isang naka-program na haba. Ang mga makinang kontrolado ng CNC ay maaaring humawak ng mga pitch tolerance nang sapat upang mapanatili ang pagkakaiba-iba ng spring rate sa ilalim ng humigit-kumulang 3 porsiyento sa isang production run, na mahalaga para sa mga bahagi kung saan kritikal ang pare-parehong puwersa, tulad ng mga valve spring. Karaniwang ipinapares ng high-volume compression spring lines ang coiling head sa isang inline grinding station para matapos ang mga squared end nang walang hiwalay na pangalawang operasyon.

Extension Springs: Binuo para Lumaban sa Pag-unat

Ang mga extension spring ay mahigpit na sugat na mga coil na lumalaban sa puwersa ng paghila at sinusubukang bumalik sa kanilang orihinal na haba kapag nailabas na. Hindi tulad ng mga compression spring, ang kanilang mga coil ay magkakadikit sa pahinga — kadalasang may paunang tensyon na nakapaloob — kaya ang spring ay magsisimula lamang sa pag-unat kapag ang inilapat na puwersa ay lumampas sa preload na iyon. Ang mga mekanismo ng pinto ng garahe, trampolin, screen door, at toggle switch ay umaasa lahat sa mga extension spring.

Ang paunang pag-igting ay isa sa mga mas hindi nauunawaang katangian ng isang extension spring. Dahil ang mga coils ay mahigpit na nasugatan laban sa isa't isa sa panahon ng pagbuo, ang spring ay lumalaban sa anumang paghila sa lahat hanggang ang inilapat na puwersa ay lumampas sa built-in na pag-igting - pagkatapos lamang ito magsisimulang mag-inat sa proporsyon sa idinagdag na pagkarga. Sinadya ng mga taga-disenyo ang paunang pag-igting na ito, dahil masyadong maliit ang nagbibigay-daan sa tagsibol na lumubog sa pahinga, habang ang labis ay nagpapahirap sa mekanismo sa simula ng paglalakbay nito.

Tinutukoy ng End-Hook ang Application

Karamihan sa mga gawaing disenyo sa isang extension spring ay nangyayari sa mga dulo, hindi sa coil body. Ang mga machine hook, cross-over loop, side loop, at extended na mata ay nagbabago bawat isa kung paano tumataas ang spring at kung paano tumutuon ang stress sa liko. Dahil ang hook bend ay karaniwang kung saan nagsisimula ang fatigue failure, ang geometry ng hook ay kadalasang ang limiting factor sa working life ng spring kaysa sa coil mismo.

Mga Karaniwang Estilo ng Hook

Machine hook — isang simpleng half-loop na baluktot mula sa huling coil, ang pinakamabilis at hindi gaanong mahal na opsyon
Buong loop sa ibabaw ng gitna — ang loop ay nakaupo sa gitna sa katawan ng coil, na binabawasan ang side load sa mounting pin
Side loop — ang loop ay na-offset sa isang gilid, kadalasang ginagamit kung saan ang spring mounts flush laban sa isang pader o bracket
Extended hook o eye — isang tuwid na seksyon ay umaabot sa kabila ng coil bago mabuo ang loop, kapaki-pakinabang para maabot ang mounting point set pabalik mula sa coil body

Sa isang modernong spring machine, ang pagbuo ng kawit ay ginagawa sa parehong cycle tulad ng pag-coiling: pagkatapos paikutin ng coiling tool ang katawan, ang pangalawang tool ay umiikot at ibaluktot ang dulo ng wire sa hugis ng hook bago ang cutoff. Pinapanatili nitong pare-pareho ang pagkakahanay ng hook, na isa sa mga mas karaniwang reklamo sa kalidad kapag ang mga extension spring ay nabuo sa pamamagitan ng kamay. Mahalaga rin ang pare-parehong anggulo ng hook para sa kung paano nakabitin ang spring sa mounting bracket nito — ang twisted hook ay maaaring magpasok ng hindi gustong side load na hindi kailanman idinisenyo upang dalhin ang coil body.

Torsion Springs: Pag-iimbak ng Enerhiya Sa pamamagitan ng Pag-ikot

Ang mga torsion spring ay nag-iimbak ng enerhiya kapag pinaikot sa kanilang axis sa halip na itinulak o hinila kasama nito. Ang coil body ay lumalaban sa angular displacement, at ang mga tuwid na binti sa bawat dulo ay nagpapadala ng rotational force sa assembly. Ang mga clothespin, mousetrap, mga sistema ng counterbalance ng pinto ng garahe, at bisagra sa mga pinto ng cabinet ay karaniwang mga halimbawa.

Hindi tulad ng mga compression at extension spring, ang isang torsion spring ay halos palaging idinisenyo upang gumana nang bahagya ang diameter ng coil nito habang umiikot ito sa ilalim ng pagkarga. Nangangahulugan iyon na ang baras o mandrel na kinauupuan nito ay kailangang may sukat na may clearance para sa pagbabawas na ito, o ang mga coil ay magbibigkis sa baras bago maabot ng tagsibol ang nilalayon nitong paglalakbay - isang detalye na hindi nakabantay sa maraming unang beses na mga designer.

Mga pangunahing variable ng torsion spring na tumutukoy kung paano gumaganap ang isang disenyo sa serbisyo
Tampok ng Torsion Spring	Epekto ng Disenyo
Direksyon ng coil (kaliwa o kanang kamay)	Dapat tumugma sa direksyon kung saan ang tagsibol ay nilayon na umikot sa ilalim ng pagkarga, o ang mga likid ay aalisin sa pagkakaikid sa halip na humihigpit.
Pagsasaayos ng binti	Tinutukoy ng mga straight, hinged, o angled na binti kung paano lumilipat ang torque sa nakapaligid na assembly
Bilang ng mga aktibong coils	Ang mas maraming coils ay karaniwang nagpapababa sa torque rate at nagpapataas ng rotational travel na magagamit
Estilo ng katawan (close-wound vs. spaced)	Ang mga close-wound coils ay nagpapababa ng friction ingay sa pagitan ng mga coils; Binabawasan ng mga spaced coils ang pagkakataong magbigkis sa ilalim ng mabigat na pagkarga

Kung Saan Nagagamit ang Torsion Springs

Higit pa sa mga halimbawa ng sambahayan, lumilitaw ang mga torsion spring sa mga mekanismo ng counterbalance para sa mabibigat na overhead na mga pintuan, mga return spring sa ratchet at pawl assemblies, mga pagsasara ng bisagra sa mga cabinet at enclosure, at mga mekanismo ng pag-clamping kung saan kailangan ng magaan, pare-parehong puwersa ng pag-ikot upang pagsamahin ang dalawang bahagi nang walang hiwalay na fastener.

Ang mga torsion spring ay karaniwang nabubuo sa isang CNC spring machine na nilagyan ng umiikot na leg-bending head, dahil ang katumpakan ng anggulo ng binti ay direktang nakakaapekto sa kung paano umuupo ang spring sa mga mounting hole nito. Ang isang binti na naka-off ng kahit ilang degree ay maaaring lumikha ng preload inconsistency sa isang assembly line, kaya naman ang leg angle ay isa sa mga unang dimensyon na sinuri sa panahon ng papasok na inspeksyon sa isang bagong tooling setup.

Mga Espesyal na Uri ng Spring na Higit sa Pangunahing Tatlo

Disc (Belleville) Springs

Ang mga bukal ng Belleville ay mga washer na hugis-kono na pumipitik sa ilalim ng axial load. Ang pag-stack ng mga ito sa serye ay nagpapataas ng paglalakbay, habang ang pag-stack ng mga ito nang magkatulad ay nagpapataas ng kapasidad ng pagkarga, na ginagawang kapaki-pakinabang ang mga ito kahit saan ang isang designer ay nangangailangan ng isang partikular na force curve sa isang napakaikling axial space — ang mga bolted flange assemblies at mabibigat na makinarya ay karaniwang mga halimbawa. Ang isang kapaki-pakinabang na katangian ng mga disc spring ay ang kanilang force curve ay maaaring i-tune ng kanilang cone height na may kaugnayan sa kanilang kapal: ang isang mababaw na cone ay nagbibigay ng halos linear na force response, habang ang isang mas mataas na cone ay maaaring i-tune upang makagawa ng flat o kahit snap-through na force curve, na kapaki-pakinabang sa mga mekanismo ng overload-release.

Wave Springs

Gumagamit ang mga wave spring ng kulot, hugis singsing na anyo sa halip na isang round-wire coil, na naghahatid ng parehong puwersa ng spring bilang isang coil spring sa humigit-kumulang isang ikatlo hanggang kalahati ng naka-compress na taas. Ang mga bearing preload at maliliit na electronic connector application ay pinapaboran ang wave spring kapag limitado ang axial space. Karaniwang ginagawa ang mga ito sa single-turn, multi-turn, at nested na varieties, na may mga multi-turn wave spring na karaniwang ginagamit kung saan available ang mas mataas na working height ngunit masikip pa rin ang radial space.

Constant Force Springs

Pinagulong mula sa pre-stressed flat strip sa halip na round wire, ang pare-parehong force spring ay naghahatid ng halos parehong output force sa buong hanay ng extension nito sa halip na tumataas na force curve. Umaasa sa gawi na ito ang mga maaaring iurong na tape measure, counterbalance mechanism, at cable reels. Dahil ang strip ay nakapulupot sa sarili nito sa isang masikip na roll habang nakapahinga at nakakapagpapahinga sa ilalim ng pagkarga, ang lakas na output ay nananatiling kapansin-pansing flat kumpara sa patuloy na pagtaas ng resistensya ng coil spring.

Mga bukal ng gas

Ang mga gas spring ay ibang kategorya sa kabuuan — isang selyadong cylinder na may naka-compress na gas at isang piston rod, na ginagamit kung saan kailangan ang isang kontrolado, dampened extension, tulad ng mga automotive hatch struts at adjustable na upuan sa opisina. Ginagawa ang mga ito sa hydraulic filling equipment kaysa sa wire-forming spring machine.

Volute at Serpentine Springs

Dalawang hindi gaanong karaniwan ngunit may-katuturang mga uri pa rin ang bumubuo sa kategoryang espesyalidad. Ang mga volute spring ay flat strip na sugat sa hugis ng cone at gumagana tulad ng isang compression spring na may mahusay na panlaban sa buckling, na dating ginagamit sa mga suspensyon ng mabibigat na sasakyan. Ang mga serpentine spring ay nabuo mula sa tuloy-tuloy na zig-zag ng round wire at dating karaniwan sa upholstered na upuan, na pinahahalagahan para sa pantay na pagkalat ng load sa isang malawak na kawali sa upuan sa halip na i-concentrate ito sa ilang mga punto.

Mga Materyales at Paano Ito Hinuhubog ng Spring Machine

Ang uri ng spring na ginagawa ay karaniwang nagdidikta kung aling wire alloy ang may katuturan, at ang bawat haluang metal ay kumikilos nang iba kapag ito ay pinapakain sa pamamagitan ng isang spring machine.

High-carbon steel (music wire) — ang default na pagpipilian para sa compression at extension spring kung saan mas mahalaga ang mataas na tensile strength at fatigue resistance kaysa corrosion resistance
Hindi kinakalawang na asero (302/304/316) — pinili para sa torsion at compression spring na nakalantad sa moisture, kemikal, o food-contact na kapaligiran
Chrome silicon at chrome vanadium alloys — ginagamit para sa mga high-stress, mataas na temperatura na mga application tulad ng valve springs at shock-loaded torsion springs
Beryllium copper at phosphor bronze — pinili para sa mga electrical contact spring kung saan kinakailangan ang conductivity kasama ng spring behavior
Inconel at iba pang nickel alloys — nakalaan para sa mga bukal na dapat hawakan ang kanilang mga ari-arian sa matagal na mataas na temperatura na higit pa sa kayang tiisin ng carbon steel

Wire Diameter at Spring Index

Dalawang dimensyon ang nangingibabaw sa pag-uugali ng spring nang higit pa kaysa sa iba pang solong variable: wire diameter at spring index, ang ratio ng coil diameter sa wire diameter. Ang isang mas makapal na wire ay nagpapataas ng paninigas, dahil ang spring rate ay umaangat sa ikaapat na kapangyarihan ng wire diameter, habang ang isang mababang spring index (isang masikip na coil na may kaugnayan sa wire) ay nagpapataas ng konsentrasyon ng stress sa loob ng bawat coil at ginagawang mas mahirap mabuo ang spring nang tumpak. Karamihan sa mga praktikal na disenyo ay nagpapanatili ng spring index sa pagitan ng humigit-kumulang 4 at 12; ang mga bukal na nakapulupot na mas mahigpit kaysa doon ay nangangailangan ng dagdag na pag-iingat sa tooling at pagwawasto ng stress, habang ang mga bukal na nakapulupot na mas maluwag kaysa doon ay mas madaling mabuhol at mabaluktot.

Paano Binabayaran ng Spring Machine ang Materyal

Binabago ng CNC spring machine ang bilis ng pag-coiling nito, wire feed rate, at pagbuo ng pin pressure depende sa alloy na na-load, dahil ang mas matigas na wire ay nangangailangan ng higit na forming force ngunit mas umuurong muli pagkatapos itong ilabas ng tool, isang gawi na tinatawag na elastic recovery. Ang mga machine na ginawa para sa mataas na volume na produksyon ay karaniwang nagbabayad para sa pagbawi na ito sa pamamagitan ng labis na pagbuo sa bawat coil sa pamamagitan ng isang kalkuladong margin, na isang dahilan kung bakit ang automated coiling ay higit na napalitan ang manual bench forming para sa anumang bagay na lampas sa prototype na dami. Ang mga makabagong servo-driven na spring machine ay nag-log sa data ng kompensasyon na ito sa bawat batch, na ginagawang mas madaling kopyahin ang eksaktong coil geometry sa susunod na paganahin ang parehong wire lot.

Pagdidisenyo ng Spring para sa Real Load Case

Ang pagpili ng uri ng tagsibol ay ang unang hakbang lamang. Ang pagpapalaki ng isa para sa isang aktwal na aplikasyon ay karaniwang bumababa sa tatlong naka-link na target: ang spring rate (kung gaano karaming puwersa ang nagbabago sa bawat unit ng deflection), ang maximum na ligtas na stress sa buong deflection, at ang bilang ng mga cycle na kailangan ng spring upang mabuhay bago maging isang alalahanin ang pagkapagod.

Rate ng tagsibol

Inilalarawan ng spring rate kung gaano katigas ang spring — ang karagdagang puwersa na kailangan para sa bawat karagdagang yunit ng pagpapalihis. Para sa coil spring, tumataas ang rate na may diameter ng wire at bumababa habang tumataas ang diameter ng coil o ang bilang ng mga aktibong coil. Ang dalawang spring ay maaaring magmukhang halos magkapareho at magkaiba pa rin ang mga rate kung ang isa ay may bahagyang mas malaking diameter ng coil o dalawang mas aktibong coil kaysa sa isa, kaya naman ang spring rate, hindi lamang pisikal na dimensyon, ay ang bilang na dapat tukuyin at suriin.

Buhay ng Pagkapagod at Ikot ng Tungkulin

Ang mga bukal na paminsan-minsan ay umiikot, tulad ng isang latch spring na nagbubukas nang ilang beses sa isang araw, ay maaaring idisenyo na may malaking margin ng stress at malamang na mas matagal kaysa sa produkto sa kanilang paligid. Ang mga spring na patuloy na umiikot, tulad ng valve spring na nagpapaputok ng libu-libong beses bawat minuto, ay kailangang idisenyo laban sa isang fatigue curve sa halip na isang peak na halaga ng stress, dahil ang paulit-ulit na paglo-load na mas mababa sa ultimong lakas ng materyal ay maaari pa ring magdulot ng crack na magsimula at lumaki. Bilang isang magaspang na gabay, ang pagpapanatiling peak operating stress sa ilalim ng humigit-kumulang 45 hanggang 50 porsiyento ng tensile strength ng wire ay isang karaniwang panimulang punto para sa mga spring na inaasahang makakaligtas sa milyun-milyong cycle, bagama't ang tamang numero ay laging nakadepende sa partikular na alloy at surface finish.

Mga Surface Treatment na Nagpahaba ng Buhay ng Pagkapagod

Ang shot peening ay ang pinakamalawak na ginagamit na paggamot para sa pagpapahaba ng buhay ng pagkapagod sa mga compression at torsion spring. Ang pagpapaputok ng maliit na bilog na media sa ibabaw ng wire ay nagpapakilala ng mababaw na layer ng compressive residual stress, na lumalaban sa tensile stress na kung hindi man ay magsisimula ng fatigue crack sa surface. Para sa mga spring na napapailalim sa high-cycle, high-stress na serbisyo — mga automotive valve spring ang klasikong halimbawa — ang shot peening ay maaaring makabuluhang pahabain ang buhay ng serbisyo kumpara sa isang hindi pa nabaling spring ng parehong mga sukat.

Sa loob ng Spring Machine: Mula sa Coil hanggang sa Tapos na Bahagi

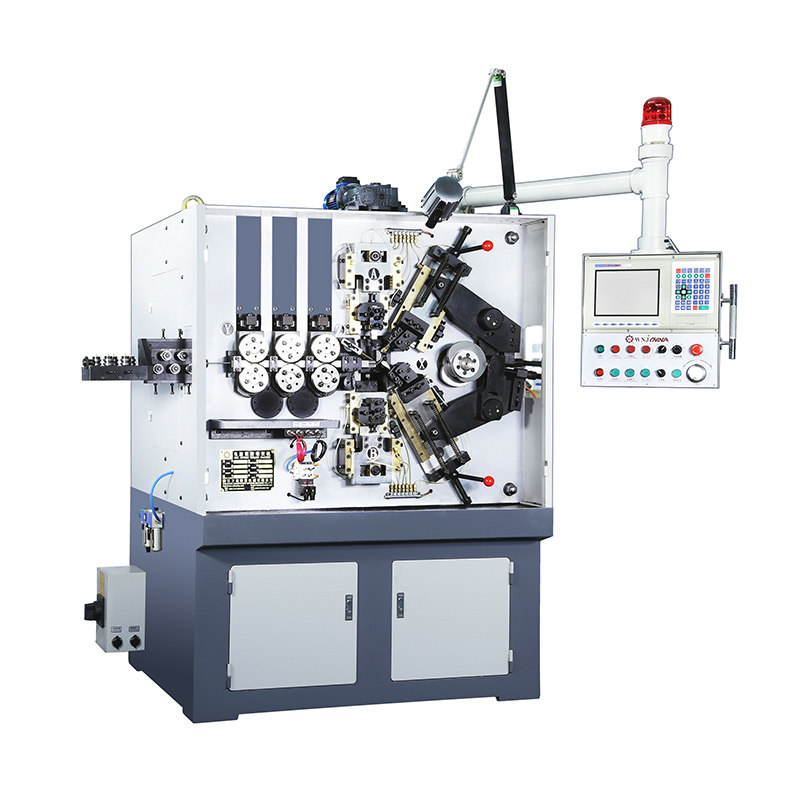

Ginagawa ng modernong CNC spring machine ang isang spool ng hilaw na wire sa isang tapos, pinainit na spring sa isang pagkakasunud-sunod ng mga coordinated na hakbang, lahat ay kinokontrol sa pamamagitan ng naka-program na servo motion kaysa sa mga mechanical cam sa mas lumang kagamitan.

Pagtuwid ng kawad — ang wire ay dumadaan sa isang set ng mga roller na nag-aalis ng curvature na natitira mula sa pagkaka-spool, dahil ang anumang natitirang curve ay magtapon ng coil pitch at diameter
Pagpapakain — ang precision feed roller ay nagsusulong ng sinukat na haba ng wire para sa bawat coil, na may servo control na nagpapahintulot sa pitch na baguhin ang mid-coil para sa variable-pitch spring
Paikot-ikot o baluktot — isang forming tool (mandrel, pin, o arbor) ang humuhubog sa wire upang maging coil, hook, o baluktot na binti depende sa uri ng spring
Kontrol ng pitch — isang hiwalay na tool ang kumokontrol sa spacing sa pagitan ng mga coil habang nabubuo ang mga ito, na nagbibigay-daan sa isang makina na makagawa ng close-wound, open, o variable-pitch coils mula sa parehong wire
Cutoff — isang cutting tool ang naghihiwalay sa natapos na spring mula sa wire feed sa eksaktong naka-program na haba
Nakakatanggal ng stress — ang isang mababang temperatura na heat treatment ay nakakapagpapahinga sa natitirang stress na ipinakilala sa panahon ng pag-coiling nang hindi pinalalambot ang core hardness ng wire
Pangalawang pagtatapos — paggiling ng mga parisukat na dulo, shot peening, at paglalagay ng protective coating, depende sa nilalayon na kapaligiran ng serbisyo ng spring

CNC Spring Machines kumpara sa Cam-Driven Coiler

Ang mga lumang cam-driven na coiling machine ay umaasa sa mga pisikal na cam at mechanical stop upang makontrol ang pitch at haba, na nangangahulugang ang pagpapalit ng disenyo ng spring ay nangangailangan ng pagpapalit ng pisikal na tooling. Pinapalitan ng CNC spring machine ang karamihan sa mga mechanical cam na iyon ng mga independiyenteng naka-program na servo axes, kaya ang paglipat sa pagitan ng mga disenyo ng spring — kabilang ang ganap na magkakaibang uri, tulad ng paglipat mula sa compression spring run patungo sa torsion spring run — ay higit sa lahat ay isang bagay ng pag-load ng bagong programa at pagsasaayos ng tooling kaysa sa muling pagtatayo ng makina. Ang flexibility na ito ay isa sa mga pangunahing dahilan kung bakit ang maliit at mid-volume na spring run ay naging mas epektibo sa nakalipas na dalawang dekada.

Kung saan Ipinapakita ang Bawat Uri ng Spring ayon sa Industriya

Mga karaniwang pagpipilian sa tagsibol sa mga karaniwang industriya at ang pangangatwiran sa likod ng bawat pagpipilian
Industriya	Mga Karaniwang Uri ng Spring	Bakit Yung Type
Automotive	Compression, pamamaluktot, disc	Ang mga high-cycle valve at clutch application ay nangangailangan ng shot-peened compression spring; pinangangasiwaan ng mga disc spring ang mataas na load sa maikling axial space
Muwebles at appliances	Compression, extension, patuloy na puwersa	Ang mga mekanismo ng recliner at mga slide ng drawer ay nangangailangan ng pare-pareho, moderate-cycle na puwersa na may flat o dahan-dahang pagtaas ng rate
Mga elektroniko at konektor	Alon, maliit na compression	Ang limitadong internal clearance ay pinapaboran ang mga low-profile wave spring para sa contact preload
Agrikultura at mabibigat na kagamitan	Compression, torsion	Ang malalaking diyametro, mabigat na sukat na bukal ay kailangang makaligtas sa pag-load ng shock sa labas, na pinapaboran ang mga coating na lumalaban sa kaagnasan
Mga kagamitang medikal	Compression, extension, torsion (miniature)	Ang hindi kinakalawang na wire ay ginustong para sa pagiging malinis, na may mahigpit na tolerance sa napakaliit na diameter ng wire

Mga Coating, Corrosion Protection, at Finishing

Ang pagpili ng materyal ng spring ay humahawak sa karamihan ng paglaban sa kaagnasan, ngunit ang mga coatings at finish ay nagdaragdag ng isa pang layer ng proteksyon at maaari ring baguhin ang hitsura ng spring at mga katangian ng friction.

Sink at zinc-nickel plating — isang matipid na opsyon para sa mga carbon steel spring na ginagamit sa tuyo o medyo mahalumigmig na kapaligiran
Phosphate coating na may langis — karaniwan sa automotive at industrial spring kung saan ang matte finish at light lubrication ay nakakatulong na mabawasan ang coil-to-coil wear
Powder coating — ginagamit sa mas malalaking bukal kung saan mahalaga ang kulay, kapal, at paglaban sa abrasion kaysa sa ganap na minimum na kapal ng coating
Kawalang-sigla — isang kemikal na paggamot na inilapat sa hindi kinakalawang na asero na mga bukal upang alisin ang kontaminasyon sa ibabaw ng bakal at ibalik ang natural na pagtutol sa kaagnasan ng haluang metal pagkatapos mabuo

Ang kapal ng coating ay higit na mahalaga kaysa sa tila para sa malapit na pagpapaubaya na mga bukal, dahil kahit na ang isang manipis na patong ng plating ay bahagyang nagbabago sa epektibong diameter ng wire at maaaring maglipat ng rate ng tagsibol sa napakaliit na mga bukal. Para sa mga spring na may masikip na rate tolerances, ang pagsubok ay karaniwang ginagawa pagkatapos ng coating kaysa sa dati, kaya ang mga naiulat na halaga ay sumasalamin sa bahagi dahil ito ay aktuwal na mai-install.

Mga Karaniwang Depekto sa Spring at Ano ang Nagdudulot ng mga Ito

Hindi pare-pareho ang Pitch o Coil Spacing

Ang hindi pantay na puwang ng coil ay karaniwang bumabalik sa wire na hindi ganap na naituwid bago i-coiling, mga pagod na feed roller na dumudulas sa ibabaw ng wire, o isang pitch tool na naalis sa pagkakalibrate. Sa isang CNC spring machine, madalas itong nahuhuli nang maaga sa pamamagitan ng inline pitch measurement na binuo sa coiling station mismo.

Premature Fatigue Failure

Karamihan sa mga nakakapagod na bitak ay nagsisimula sa isang depekto sa ibabaw - isang gasgas, isang hukay mula sa kaagnasan, o isang konsentrasyon ng stress sa isang liko o kawit - sa halip na sa gitna ng isang makinis na coil. Ang pagpapabuti ng surface finish, pagdaragdag ng shot peening, o muling pagdidisenyo ng matalim na hook radius ay ang mga karaniwang pag-aayos kapag natukoy ang pattern ng fatigue failure.

Permanenteng Set

Inilalarawan ng Permanent set ang isang spring na hindi na bumabalik sa orihinal nitong libreng haba pagkatapos malihis, kadalasan dahil ito ay na-stress na lampas sa elastic na limitasyon ng materyal — madalas mula sa pag-compress sa solid na taas nang paulit-ulit, o mula sa pagpapatakbo sa mas mataas na temperatura kaysa sa na-rate na wire alloy. Ang wastong pag-alis ng stress pagkatapos ng pag-coiling ay binabawasan ang panganib na itakda sa pamamagitan ng pagre-relax sa mga natitirang nabubuong stress bago pa man makita ng tagsibol ang unang ikot ng trabaho nito.

Mga Salik sa Gastos Kapag Nag-sourcing ng Production Springs

Ang isang maliit na bilang ng mga variable ay may posibilidad na humimok ng karamihan sa mga pagkakaiba sa gastos sa pagitan ng mga quote sa tagsibol, na independyente sa kung anong uri ang ginagawa.

Materyal na wire — ang hindi kinakalawang at espesyal na haluang metal ay nagkakahalaga ng mas malaki sa bawat libra kaysa sa carbon steel at sa pangkalahatan ay umiikot sa mas mabagal na cycle rate sa spring machine
Mga pangalawang operasyon — paggiling, shot peening, at coating ang bawat isa ay nagdaragdag ng hiwalay na hakbang sa proseso at gastos sa paghawak na lampas sa raw coiling operation
Mga kinakailangan sa pagpapaubaya — ang masikip na pagkarga at mga rate tolerance ay kadalasang nangangailangan ng mas mabagal na bilis ng coiling at mas madalas na in-process na inspeksyon
Dami ng order — Ang gastos sa tooling at setup ay higit na naayos sa bawat pagtakbo, kaya ang gastos sa bawat piraso ay bumababa nang husto habang tumataas ang dami ng order

Kapag naghahambing ng mga quote sa mga supplier, nakakatulong ang partikular na tanungin kung paano nabe-verify ang load at rate — karamihan sa mga kilalang producer ay sumusubok ng sample mula sa bawat production lot sa force-displacement tester sa halip na umasa lamang sa mga dimensional na pagsusuri, dahil maaaring magkapareho ang sukat ng dalawang spring at magkaiba pa rin ang performance kung bahagyang nag-iiba ang wire hardness sa pagitan ng wire lot.

Pagtutugma ng Uri ng Spring sa Load

Ang pinakamabilis na paraan upang paliitin ang uri ng spring ay ang pagtatanong kung aling direksyon ang inilalapat na puwersa at kung gaano karaming axial space ang magagamit:

Puwersa ng pagtulak sa kahabaan ng isang axis, available ang katamtamang espasyo — compression spring
Puwersa ng paghila sa isang axis - extension spring
Paikot na puwersa sa paligid ng isang axis - torsion spring
Axial force ngunit napakakaunting naka-compress na taas na magagamit — wave spring o stacked disc spring
Kailangang manatiling patag ang puwersa sa mahabang distansya ng paglalakbay — pare-parehong puwersang tagsibol

Mga Madalas Itanong

Ano ang pinakakaraniwang uri ng tagsibol?

Ang mga compression spring ay ang pinaka-tinatanggap na uri ng paggawa, dahil ang isang direktang push-back na puwersa ay sumasaklaw sa pinakamalaking bahagi ng mekanikal at consumer application, mula sa mga panulat hanggang sa mga core ng kutson.

Paano naiiba ang compression spring sa extension spring?

Ang isang compression spring ay lumalaban sa pagkakapiga at ang mga coils nito ay magkahiwalay habang nakapahinga, habang ang isang extension spring ay lumalaban sa pag-unat at ang mga coils nito ay magkadikit sa pahinga, kadalasang may mga nakakabit o naka-loop na mga dulo para sa pag-mount.

Maaari bang makagawa ang isang spring machine ng higit sa isang uri ng spring?

Oo. Karamihan sa mga modernong CNC spring machine ay na-reprogram sa halip na mekanikal na itinayong muli upang lumipat sa pagitan ng compression, extension, at torsion forming, dahil ang pagkakaiba ay nagmumula sa mga pagbabago sa tooling at na-update na mga parameter ng coiling, pitch, at bending sa control software.

Bakit nabigo ang ilang bukal sa mga kawit o binti sa halip na sa katawan ng likid?

Ang mga bends ay nagkonsentra ng stress nang higit pa kaysa sa isang maayos na sugat na coil, kaya ang mga hook sa extension spring at mga binti sa torsion spring ay karaniwang ang unang failure point sa ilalim ng paulit-ulit na pagbibisikleta, kaya naman ang hook at leg geometry ay nakakakuha ng pansin sa disenyo gaya ng mismong coil.

Pinapalitan ba talaga ng mga wave spring ang mga coil spring sa parehong espasyo?

Sa karamihan ng mga kaso ng pag-retrofit, oo — ang isang wave spring ay maaaring maghatid ng maihahambing na puwersa sa isang coil compression spring habang tumatagal ng humigit-kumulang isang ikatlo hanggang kalahati ng naka-compress na taas, kaya naman karaniwan ang mga ito sa mga disenyo ng bearing at connector na limitado sa espasyo.

Ano ang spring index at bakit ito mahalaga?

Ang spring index ay ang ratio ng diameter ng coil sa diameter ng wire. Ang mababang index ay nangangahulugang isang mahigpit na nakapulupot na spring na may mas mataas na konsentrasyon ng stress sa loob ng gilid ng coil, habang ang isang mataas na index ay nangangahulugang isang maluwag na nakapulupot na spring na mas madaling mabuo ngunit mas madaling mabuo ngunit mas madaling mabuo at mabuhol — karamihan sa mga praktikal na disenyo ay nananatili sa gitnang hanay para sa balanse ng paggawa at pagganap.

Ang shot peening ba ay talagang gumagawa ng isang masusukat na pagkakaiba sa buhay ng tagsibol?

Oo, para sa mga bukal na nakikita ang high-stress, high-cycle loading. Ang compressive residual stress na ipinakilala sa wire surface ay lumalaban sa tensile stress na nagpapasimula ng fatigue cracks, kung kaya't ang shot peening ay karaniwang kasanayan para sa hinihingi na mga application tulad ng automotive valve springs, kahit na nagdaragdag ito ng pangalawang hakbang sa proseso.

Bakit minsan iba ang kilos ng parehong disenyo ng spring sa pagitan ng mga production batch?

Ang tigas at diameter ng wire ay maaaring bahagyang mag-iba sa pagitan ng mga mill lot kahit na nasa loob ng isang tinatanggap na hanay ng tolerance, kaya naman ang mga pare-parehong producer ay sumusubok ng sample mula sa bawat batch sa isang force-displacement tester sa halip na ipagpalagay na ang dimensional conformation lang ay ginagarantiyahan ang pare-parehong pagkarga at rate.
