Torsion Spring Design: Mga Equation, Materyal at Gabay sa Makina

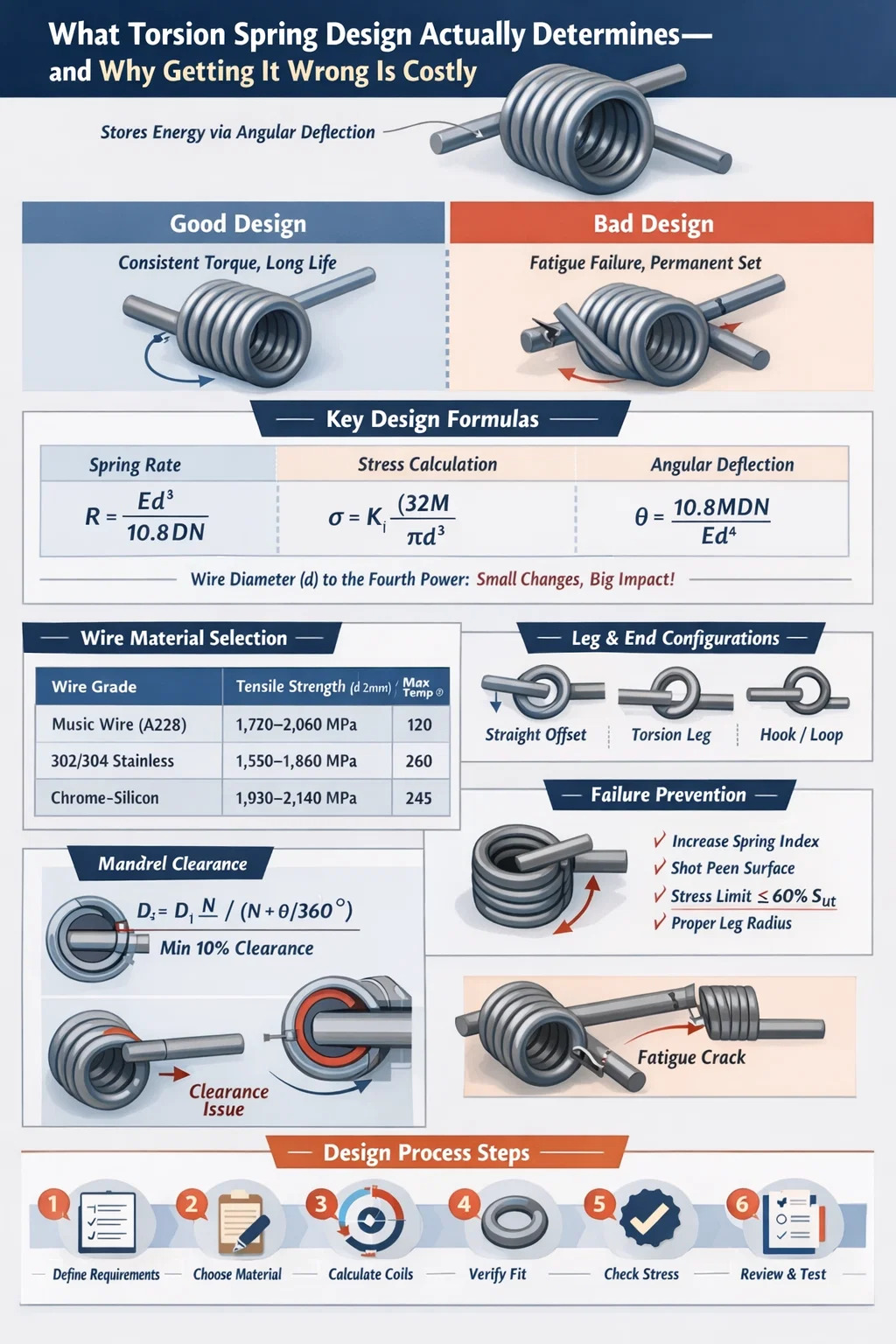

Ano ang Talagang Tinutukoy ng Disenyo ng Torsion Spring — at Bakit Mahal ang Pagkakamali

Ang disenyo ng torsion spring ay ang proseso ng pagtukoy sa geometry, materyal, katangian ng pagkarga, at mga pagpapaubaya sa pagmamanupaktura ng isang spring na nag-iimbak ng enerhiya sa pamamagitan ng angular deflection sa halip na linear compression o extension. Kunin ang disenyo nang tama, at ang spring ay naghahatid ng pare-parehong torque sa libu-libo — o milyon-milyong — ng mga cycle. Magkamali, at nahaharap ka sa napaaga na pagkabigo sa pagkapagod, permanenteng set, o hindi nahuhulaang mga torque curve na sumisira sa mekanismo sa ibaba ng agos.

Ang pinaka-kritikal na output ng disenyo ay ang rate ng tagsibol (torque bawat antas ng pag-ikot) , karaniwang ipinapahayag sa N·mm/° o lb·in/°. Ang bawat iba pang parameter — diameter ng wire, diameter ng coil, bilang ng mga aktibong coil, geometry ng binti, configuration ng dulo — ay pumapasok sa numerong iyon. Ang isang torsion spring machine ay makakagawa lamang ng kung ano ang tinukoy ng disenyo, kaya ang katumpakan sa yugto ng disenyo ay nag-aalis ng magastos na muling paggawa sa sahig ng produksyon.

Tinatalakay ng artikulong ito ang buong proseso ng disenyo: mula sa mga pangunahing equation at pagpili ng materyal hanggang sa mga hadlang sa pagmamanupaktura na ipinataw ng mga torsion spring machine, mga karaniwang failure mode, at mga praktikal na diskarte sa pagpapaubaya na ginagamit sa mataas na volume na produksyon.

Mga Core Design Equation na Kailangang Malaman ng Bawat Engineer

Ang disenyo ng torsion spring ay umaasa sa isang set ng maayos na mga mechanical equation. Ang pag-unawa sa mga ito ay hindi opsyonal — tinutukoy nila kung ang iyong spring ay nakaligtas sa buhay ng pagpapatakbo nito o nabigo sa unang ilang libong cycle.

Formula ng Rate ng Spring

Ang angular spring rate R ay kinakalkula bilang:

R = Ed⁴ / (10.8 D N)

Kung saan ang E ay ang modulus of elasticity (MPa), ang d ay ang wire diameter (mm), ang D ay ang mean coil diameter (mm), at ang N ay ang bilang ng mga active coils. Para sa hard-drawn carbon steel wire, E ≈ 196,500 MPa; para sa hindi kinakalawang na asero 302/304, E ≈ 193,000 MPa; para sa chrome-silicon (SAE 9254), E ≈ 201,000 MPa.

Pansinin na ang diameter ng wire ay lumilitaw sa ikaapat na kapangyarihan. Ang pagtaas ng d ng 10% lamang ay nagpapataas ng spring rate ng humigit-kumulang 46%. Ito ang dahilan kung bakit ang diameter ng wire ang pinakasensitibong variable sa anumang disenyo ng torsion spring — ang maliit na tolerance deviation ay may napakalaking epekto sa huling spring rate.

Pagkalkula ng Stress at ang Wahl Correction Factor

Ang bending stress sa isang torsion spring wire ay:

σ = K_i × (32M) / (πd³)

Kung saan ang M ay ang inilapat na sandali (N·mm), d ay ang diameter ng wire, at ang K_i ay ang panloob na fiber stress correction factor (tinatawag ding Wahl factor para sa torsion spring). K_i account para sa curvature effect at tinukoy bilang:

K_i = (4C² - C - 1) / (4C(C - 1))

Kung saan ang C ay ang spring index = D/d. Para sa spring index na 6 (isang karaniwang halaga), K_i ≈ 1.24. Para sa isang masikip na coil na may C = 4, ang K_i ay tumataas sa humigit-kumulang 1.40. Nangangahulugan ito na ang isang masikip na nakapulupot na spring ay nakakakita ng 13% na mas mataas na stress sa panloob na hibla para sa parehong inilapat na sandali - isang makabuluhang pagkakaiba kapag ang buhay ng pagkapagod ay ang hadlang sa disenyo.

Angular Deflection Under Load

Ang kabuuang angular na pagpapalihis θ (sa mga degree) ay:

θ = 10.8 M D N / (E d⁴)

Ang equation na ito ay ang kabaligtaran ng spring rate formula. Sinasabi nito sa iyo kung gaano kalaki ang pag-ikot ng spring para sa isang nailapat na metalikang kuwintas. Sa mga application tulad ng mga bisagra ng pinto ng sasakyan o mga regulator ng bintana, ang pag-alam sa eksaktong anggulo ng pagpapalihis sa bawat antas ng torque ay kritikal para sa packaging ng mekanismo.

Pagbabago sa Coil Diameter sa ilalim ng Deflection

Isang tampok na natatangi sa mga torsion spring: nagbabago ang diameter ng coil habang umiihip o humihina ang spring. Kapag nasugatan sa direksyon ng pagsasara (humikip ang mga coils), bumababa ang ibig sabihin ng diameter. Ang bagong mean diameter D₂ ay:

D₂ = D₁ N / (N θ/360°)

Para sa isang spring na may 8 aktibong coil na umiikot sa 90°, D₂ = D₁ × 8 / 8.25 = 0.970 × D₁ — isang 3% na pagbawas. Kung ang spring ay tumatakbo sa ibabaw ng isang mandrel, dapat i-verify ng taga-disenyo na ang D₂ ay nagbibigay pa rin ng sapat na clearance; Ang interference sa maximum deflection ay nagdudulot ng mga sakuna na torque spike at napaaga na pagkabigo. Ang karaniwang kasanayan sa disenyo ay upang mapanatili ang hindi bababa sa 10% clearance sa pagitan ng deflected inner coil diameter at mandrel outer diameter .

Pagpili ng Materyal: Pagtutugma ng Marka ng Wire sa Mga Demand ng Application

Ang pagpili ng materyal ay hindi mapaghihiwalay mula sa disenyo ng torsion spring. Ang wire ay dapat maghatid ng kinakailangang tensile strength, endurance limit, at corrosion resistance sa hanay ng operating temperature, habang nananatiling tugma sa mga kakayahan sa pagbuo ng torsion spring machine.

Para sa karamihan ng mga pang-industriyang aplikasyon — mga bisagra ng pinto, mga trangka, mga retractor, at mga konektor ng kuryente — music wire (ASTM A228) ang default na pagpipilian . Ang mataas na lakas ng makunat at pare-parehong kalidad ng ibabaw nito ay sumusuporta sa pagkahapo na nabubuhay nang higit sa 500,000 na mga cycle sa mga antas ng stress hanggang sa 70% ng sukdulang lakas ng makunat. Ang hard-drawn wire ay nagkakahalaga ng 10–15% na mas mura ngunit may mas magaspang na surface finish at mas maraming tensile strength variability, na ginagawa itong mas angkop para sa mga static o low-cycle na application.

Ang Chrome-silicon wire, habang mas mahal, ang karaniwang pagpipilian para sa mga automotive valve spring at brake return spring kung saan ang operating temperature ay umaabot sa 200–240°C at ang stress relaxation ay dapat mabawasan. Ito rin ay mas hinihingi para sa torsion spring machine dahil ang mas mataas na tigas nito ay nagpapabilis ng pagkasira ng tool — isang salik na dapat talakayin sa tagagawa sa panahon ng pagsusuri sa disenyo.

Ang phosphor bronze at beryllium copper ay lumalabas sa mga electrical connector spring kung saan mahalaga ang conductivity kasabay ng mekanikal na pagganap. Ang Beryllium copper sa partikular, habang mahal, ay nakakamit ng tensile strengths na lumalapit sa 1,400 MPa at nagpapanatili ng mahusay na set resistance, na ginagawa itong angkop para sa mga instrumentong precision na may mahigpit na torque tolerance sa pinalawig na buhay ng serbisyo.

Leg at End Configuration: Kadalasang Minaliit, Palaging Kritikal

Ang end configuration ng isang torsion spring — kung paano hinuhubog ang mga binti, kung saan sila nakikipag-ugnayan sa mga bahagi ng pagsasama, at kung anong geometry ang sinusunod nila — direktang nakakaapekto sa tatlong bagay: ang epektibong bilang ng mga aktibong coil, ang konsentrasyon ng stress sa leg-body junction, at kung ano ang maaaring makatotohanang mabuo ng torsion spring machine.

Mga Karaniwang Uri ng Pagtatapos at ang Kanilang mga Trade-Off

• Mga tuwid na offset na binti — Ang pinakakaraniwan. Ang binti ay umaabot nang tangential mula sa katawan. Madaling mabuo sa isang CNC torsion spring machine; nag-aambag ng humigit-kumulang kalahati ng haba ng binti sa aktibong bilang ng coil.
• Mga tuwid na pamamaluktot na binti (radial) — Ang binti ay umaabot sa radially papasok o palabas. Mas simpleng i-set up sa makina ngunit lumilikha ng mas kumplikadong pamamahagi ng stress sa liko ng transition point.
• Mga kawit at mga loop — Ginagamit kapag ang spring ay dapat ikabit sa isang pin o baras na walang pangalawang fastener. Ang geometry ng hook ay maaaring mabuo nang tumpak sa pamamagitan ng isang CNC torsion spring machine ngunit nangangailangan ng mga pagbabago sa tool at nagpapataas ng cycle ng 8–15% depende sa pagiging kumplikado.
• Maikli at mahabang tangential binti — Ang haba ng binti ay nakakaapekto sa kung gaano karaming torque ang ipinadala sa load point at kung paano nakahanay ang spring sa assembly. Ang mas mahahabang binti ay nagpapataas sa braso ng lever at binabawasan ang puwersa na kinakailangan upang makamit ang isang naibigay na metalikang kuwintas, ngunit pinapataas din nila ang baluktot na stress sa ugat ng binti.
• Crossed-center (double torsion) — Dalawang torsion spring body na konektado sa gitna, nasugatan sa magkasalungat na direksyon. Ginagamit kung saan dapat na simetriko ang metalikang kuwintas at pinipigilan ng mga hadlang sa espasyo ang dalawang magkahiwalay na bukal. Kumplikadong i-set up sa isang torsion spring machine; karaniwang nakalaan para sa mataas na dami ng automotive o industriyal na mga aplikasyon kung saan ang pamumuhunan sa tool ay makatwiran.

Aktibong Coil Contribution mula sa Legs

Ang epektibong bilang ng mga aktibong coils N_a ay may kasamang kontribusyon mula sa mga binti. Para sa mga tuwid na binti, ang karaniwang pagtatantya ay nagdaragdag ng L/(3πD) sa bilang ng coil ng katawan, kung saan ang L ay ang kabuuang haba ng magkabilang binti. Para sa isang spring na may mean coil diameter na 20 mm at dalawang 30 mm legs, ito ay nagdaragdag ng humigit-kumulang 30/(3π×20) ≈ 0.16 coils — isang maliit ngunit di-trivial na pagwawasto kapag ang mahigpit na spring rate tolerances (±5% o mas mataas) ay kinakailangan.

Ang pagwawalang-bahala sa pagwawasto na ito ay humahantong sa sistematikong mga error sa spring rate na nagiging maliwanag sa panahon ng unang-artikulo na inspeksyon, na nangangailangan ng mga pagsasaayos ng bilang ng coil at karagdagang oras ng pag-setup ng CNC torsion spring machine.

Paano ang Torsion Spring Machine Hugis Ano ang Nagagawa

Ang isang torsion spring machine — partikular ang isang CNC coiling machine na may torsion spring capability — ay bumubuo ng wire sa pamamagitan ng pagbaluktot nito sa paligid ng coiling mandrel habang sabay na hinuhubog ang mga binti at dulo ng mga tampok. Ang pag-unawa sa kung ano ang magagawa at hindi maaaring gawin ng makina ay mahalaga sa yugto ng disenyo, bago putulin ang tooling.

Wire Diameter Range at Spring Index Constraints

Ang mga karaniwang CNC torsion spring machine ay humahawak ng mga diameter ng wire mula sa humigit-kumulang 0.10 mm hanggang 16 mm, depende sa klase ng makina. Entry-level CNC coiler cover 0.3–3.5 mm; ang mga mabibigat na makinang pang-industriya ay humahawak ng 3–16 mm na kawad. Ang index ng tagsibol (D/d) ay halos nalilimitahan sa pagitan ng 4 at 16 para sa karamihan ng mga pagpapatakbo ng produksyon:

• C sa ibaba 4: Ang likid ay masyadong masikip; ang torsion spring machine ay nagpupumilit na makamit ang pare-parehong pitch, at ang mataas na curvature ay kapansin-pansing nagpapataas ng inner-fiber stress. Ang mga bukal na may C <4 ay halos palaging nagpapakita ng napaaga na pagkapagod sa inner coil surface.
• C sa itaas 16: Ang coil ay maluwag at ang wire ay may posibilidad na buckle habang bumubuo. Nahihirapan ang dimensional repeatability — ang variation ng coil diameter na ±3–4% ay tipikal sa itaas ng C = 16, kumpara sa ±1% na makakamit sa C = 6–10.

Ang matamis na lugar para sa paggawa ng torsion spring machine ay C = 6 hanggang C = 12 , kung saan mapapamahalaan ang pagbuo ng mga puwersa, ang pagsusuot ng tool ay predictable, at ang mga dimensional na tolerance ay makakamit sa mataas na bilis ng produksyon.

Mga Kakayahan ng CNC Torsion Spring Machine: Mga Axes at Precision

Ang mga modernong CNC torsion spring machine — gaya ng mula sa Wafios, Numalliance, o Simplex — ay gumagana nang may 4 hanggang 8 na kontroladong palakol. Kabilang sa mga pangunahing kakayahan ang:

• Programmable leg angle sa 0.1° increments, na nagbibigay-daan sa tumpak na kontrol sa paunang anggulo sa pagitan ng dalawang binti (ang libreng anggulo)
• Bilis ng wire feed hanggang 200 m/min sa mga high-speed machine para sa maliit na diameter na wire, na nagsasalin sa mga rate ng produksyon na 100–300 spring bawat minuto para sa mga simpleng geometries
• Awtomatikong springback compensation, kung saan ang control software ng makina ay nauna nang ibinabaluktot ang wire na lampas sa target na anggulo upang isaalang-alang ang elastic recovery — kritikal para sa pagkamit ng mga free angle tolerance na ±2° o mas mahusay.
• In-line na pagsukat ng metalikang kuwintas sa ilang mga advanced na sistema, kung saan ang tagsibol ay sinubok kaagad pagkatapos mabuo at ang mga bahagi sa labas ng pagpapaubaya ay awtomatikong tinatanggihan

Ang libreng anggulo — ang anggulo sa pagitan ng dalawang binti sa naka-disload na estado — ay isa sa mga pinaka-mapanghamong parameter na kontrolin. Ang free angle tolerance na ±3° hanggang ±5° ay karaniwang kakayahan sa produksyon; Ang ±1° hanggang ±2° ay makakamit gamit ang mga premium na CNC torsion spring machine at kwalipikasyon sa proseso, ngunit sa mas mataas na halaga bawat piraso. Dapat tukuyin ng mga taga-disenyo ang pinakamahigpit na pagpapaubaya na talagang kailangan nila, hindi ang pinakamahigpit na sa tingin nila ay posible — ang labis na pagtukoy sa pagpapaubaya ng libreng anggulo ay maaaring doble o triplehin ang halaga ng bahagi nang hindi pinapahusay ang paggana ng produkto.

Paggamot ng init pagkatapos ng pagbuo

Pagkatapos mabuo, ang mga torsion spring na gawa sa pre-hardened wire (music wire, hard-drawn, stainless) ay sumasailalim sa mababang temperatura na stress relief bake - karaniwang 175–230°C sa loob ng 20–30 minuto. Binabawasan nito ang mga natitirang stress na naidulot sa panahon ng pag-coiling, pinapatatag ang libreng anggulo, at binabawasan ang set sa serbisyo. Ang mga Chrome-silicon at chrome-vanadium spring ay nabuo mula sa annealed wire at pagkatapos ay pinapatay ng langis at pinainit hanggang sa huling katigasan pagkatapos ng pag-coiling, na nagbibigay ng higit na kontrol sa mga katangian ng materyal ngunit nangangailangan ng mga karagdagang hakbang sa proseso sa torsion spring machine line.

Ang shot peening, na inilapat pagkatapos ng heat treatment, ay nag-uudyok ng compressive residual stresses sa wire surface, na nagpapataas ng fatigue endurance limit ng 20–30% para sa mga bukal na tumatakbo sa baligtad na baluktot. Para sa mga torsion spring sa mga high-cycle na application (mahigit sa 500,000 cycle), ang shot peening ay halos palaging tinutukoy sa kabila ng pagdaragdag ng 15-25% sa part cost, dahil ang alternatibo — fatigue failure sa field — ay mas mahal.

Pagsusuri ng Pagkapagod at Paghula sa Buhay para sa Torsion Springs

Ang fatigue failure ay ang nangingibabaw na failure mode para sa torsion springs sa ilalim ng cyclic loading. Nagsisimula ito sa inner coil surface (kung saan ang bending stress ay pinakamataas dahil sa curvature) o sa leg-body junction (isang stress concentration point). Ang paghula sa buhay ng pagkapagod ay nangangailangan ng pag-unawa sa parehong amplitude ng stress at ang ibig sabihin ng stress.

Binagong Goodman Criterion para sa Spring Fatigue

Iniuugnay ng Modified Goodman criterion ang pinapayagang stress amplitude σ_a sa ibig sabihin ng stress σ_m:

σ_a / S_e σ_m / S_ut = 1

Kung saan ang S_e ay ang limitasyon sa pagtitiis at ang S_ut ay ang pinakahuling lakas ng tensile. Para sa wire ng musika, S_e ≈ 0.45 × S_ut para sa mga pinakintab na specimen. Ang mga salik sa pagwawasto ng surface finish ay binabawasan ito sa humigit-kumulang 0.35–0.38 × S_ut para sa production wire na may karaniwang kalidad ng surface.

Ang Gerber parabola ay minsang ginagamit bilang alternatibo sa linya ng Goodman dahil mas malapit ito sa empirical spring fatigue data sa mataas na average na antas ng stress. Gayunpaman, nananatiling mas konserbatibo si Goodman at mas gusto para sa mga aplikasyong kritikal sa kaligtasan.

Mga Target na Praktikal na Stress Ratio

Sa praktikal na disenyo ng torsion spring, ang mga sumusunod na target ratio ng stress ay nagbibigay ng maaasahang pagganap ng pagkapagod:

• Para sa walang katapusang buhay (>10⁷ cycle): maximum na bending stress ≤ 55–60% ng S_ut
• Para sa >1×10⁶ na mga cycle: maximum na stress ≤ 65–70% ng S_ut
• Para sa mga static na application o <10,000 cycle: maximum na stress ≤ 80% ng S_ut
• Para sa mga spring na may shot peening: ang mga pinapahintulutang antas ng stress ay tumaas ng 15–20% sa lahat ng kategorya

Ang mga target na ito ay dapat kalkulahin gamit ang stress-corrected formula na may Wahl factor. Ang paglalapat ng nominal bending stress equation nang walang curvature correction ay minamaliit ang aktwal na wire stress ng 15–35% depende sa spring index — isang potensyal na sakuna na error sa high-cycle na disenyo.

Stress Relaxation at Permanenteng Set

Ang mga torsion spring sa ilalim ng sustained load ay maaaring magpakita ng permanenteng set — isang permanenteng pagbabago sa libreng anggulo sa paglipas ng panahon dahil sa paggapang sa wire material. Ang permanenteng set ay nakadepende sa temperatura at nagiging makabuluhan sa itaas ng 100°C para sa carbon steel wire. Ang maximum na pinapahintulutang matagal na stress na limitahan ay nakatakda sa mas mababa sa 2% sa loob ng 1,000 oras sa temperatura ng kuwarto ay humigit-kumulang 65% ng S_ut para sa music wire at 70% para sa chrome-silicon.

Para sa mga aplikasyon kung saan ang tagsibol ay naka-compress sa isang naka-compress na posisyon (tulad ng sa maraming mekanismo ng automotive at appliance), dapat i-verify ng taga-disenyo na ang matagal na stress sa maximum na pagpapalihis ay hindi lalampas sa mga limitasyong ito. Ang pagkabigong gawin ito ay nagreresulta sa pagkabulok ng torque sa buhay ng serbisyo ng produkto — isang karaniwang reklamo sa field na direktang bumabalik sa torsion spring na pangangasiwa sa disenyo.

Diskarte sa Pagpaparaya: Ano ang Dapat Tukoyin at Ano ang Hindi Dapat Labis na Tukuyin

Ang pagtukoy sa mga pagpapaubaya sa isang torsion spring drawing ay kung saan ang paghatol ng engineering ay sumasalubong sa gastos sa pagmamanupaktura. Ang bawat pagpapaubaya na mas mahigpit kaysa sa karaniwang kakayahan sa produksyon ay nangangailangan ng mga karagdagang kontrol sa proseso, pagtaas ng dalas ng inspeksyon, o mas mabagal na torsion spring machine cycle - lahat ng ito ay nagdaragdag ng gastos.

Mga Pamantayan na Magagawang Pagpapahintulot sa Produksyon

Ang pinakamahalagang pagpapaubaya upang tukuyin nang tama ay ang torque sa isang tinukoy na anggulo ng pagsubok, hindi ang rate ng tagsibol sa paghihiwalay. Ang torque tolerance sa isang partikular na anggulo ay mas direktang nauugnay sa paggana ng produkto — sinasabi nito sa manufacturer kung ano mismo ang dapat ihatid ng spring sa punto ng paglalakbay nito na mahalaga sa assembly. Ang rate ng tagsibol lamang ay hindi nagsasabi ng kuwento kung ang libreng anggulo ay nag-iiba.

Ang isang karaniwan at epektibong diskarte ay ang tukuyin ang: (1) torque sa pinakamababang working angle, (2) torque sa maximum working angle, at (3) free angle na may malawak na tolerance. Ang functional specification na ito ay nagbibigay sa torsion spring machine operator ng maximum na kalayaan upang i-optimize ang proseso ng pagbuo habang tinitiyak na gumagana nang tama ang spring sa assembly.

Pagguhit ng mga Tala na Pinipigilan ang Maling Pakahulugan

Ang isang torsion spring drawing ay dapat palaging tukuyin:

• Direksyon ng hangin (kanan o kaliwang kamay) — kritikal para sa torsion spring machine setup at para sa direksyon ng pagbuo ng torque sa assembly
• Kung ang mga torque at anggulo ay sinusukat nang may o walang mandrel sa lugar
• Ang direksyon ng pagkarga (pagsasara o pagbubukas ng direksyon na may kaugnayan sa direksyon ng sugat)
• Mga kinakailangan sa ibabaw ng pagtatapos at patong (zinc plating, phosphate, passivation)
• Kung kailangan ang presetting (over-deflecting para bawasan ang set) at sa anong anggulo

Ang pag-alis ng direksyon ng hangin mula sa isang drawing ay isa sa mga pinaka-karaniwan at magastos na error sa torsion spring procurement. Ang right-hand torsion spring wound sa pagsasara ng direksyon ay bumubuo ng pagtaas ng torque habang ito ay nagsasara - kung ang assembly ay nangangailangan ng pagsasara ng metalikang kuwintas mula sa isang kaliwang kamay na spring, ang mekanismo ay gagana nang baligtad o hindi talaga.

Mga Karaniwang Failure Mode at Paano Pinipigilan ng Torsion Spring Design ang mga ito

Ang pag-unawa sa mga failure mode ay hindi post-mortem engineering — ito ay isang design input. Ang bawat failure mode ay nagmamapa sa mga partikular na desisyon sa disenyo na maaaring pigilan o pagaanin ito.

Nakakapagod na Pagbitak sa Inner Coil Surface

Ang pinakamataas na bending stress sa isang torsion spring ay nangyayari sa inner fiber ng bawat coil dahil sa curvature effect (nakuha ng Wahl factor). Ang mga bitak sa pagkapagod ay nagsisimula dito at kumakalat nang pahalang sa lapad ng wire, na nagreresulta sa biglaang pagkabali. Mga diskarte sa pag-iwas:

• Taasan ang index ng tagsibol upang bawasan ang K_i — ang paglipat mula C = 4 hanggang C = 6 ay binabawasan ang inner-fiber stress ng humigit-kumulang 12%
• Ilapat ang shot peening upang ipasok ang compressive residual stress sa ibabaw
• Bawasan ang peak stress sa pamamagitan ng mas malaking wire diameter o binawasan ang mean coil diameter
• Tiyaking walang mga tahi, lap, at pitting ang ibabaw ng wire — ito ang mga punto ng konsentrasyon ng stress na kapansin-pansing nakakabawas sa buhay ng pagkapagod

Permanenteng Set sa Serbisyo

Itakda ang mga manifest bilang isang pagbawas sa libreng anggulo sa paglipas ng panahon, na binabawasan ang torque na naihatid sa gumaganang anggulo. Ang pangunahing dahilan ay ang patuloy na stress na lumalampas sa nababanat na limitasyon ng materyal sa temperatura ng pagpapatakbo. Pag-iwas: panatilihing mababa ang 65% S_ut ng stress para sa carbon steel, gumamit ng mga preset na spring (nauna nang na-deflect nang lampas sa maximum working angle habang gumagawa para mapukaw ang mga natitirang stress), o tumukoy ng mas mataas na alloy na wire na may mas magandang relaxation resistance.

Pagkagambala ng Coil sa Mandrel

Habang lumilihis ang spring sa direksyon ng pagsasara, bumababa ang panloob na diameter ng coil. Kung ang spring ay naka-mount sa isang mandrel na may hindi sapat na clearance, ang mga coils ay nakikipag-ugnayan sa mandrel - nagdudulot ng friction, init, at hindi nahuhulaang torque spike. Sa mga malubhang kaso, ang tagsibol ay ganap na sumasakop sa mandrel. Ang pag-aayos ay diretso sa disenyo: kalkulahin ang pinakamababang coil inner diameter sa maximum deflection gamit ang diameter-change formula at tiyaking ang mandrel OD ay hindi bababa sa 10% na mas maliit. Gayunpaman, kailangan nitong malaman ng taga-disenyo ang pinakamataas na anggulo ng pagpapatakbo sa yugto ng disenyo.

Stress Concentration sa Leg Root

Ang paglipat mula sa katawan ng coil patungo sa tuwid na binti ay isang geometric na discontinuity na lumilikha ng konsentrasyon ng stress. Ang magnitude ay depende sa talas ng liko. Ang pinakamababang radius ng bend na 1.5d sa ugat ng binti ay magandang kasanayan sa disenyo — ang radii na mas maliit dito ay kapansin-pansing nagpapataas ng salik ng konsentrasyon ng stress. Kapag nabuo ng torsion spring machine ang binti, inaayos ng operator ang tool upang makamit ang pinakamababang radius na ito. Kung ang taga-disenyo ay gumuhit ng isang matalim na sulok sa ugat ng binti, ang makina ay gagawa ng isang matalim na sulok, at ang pagkabigo sa pagkapagod ay magaganap sa lokasyong iyon sa halip na sa coil body kung saan hinuhulaan ito ng pagsusuri ng stress.

Disenyo para sa Paggawa: Paggawa sa Iyong Supplier ng Torsion Spring Machine

Ang pinakamahuhusay na disenyo ng torsion spring ay sama-samang binuo sa pagitan ng engineer at ng spring manufacturer — partikular, na kinasasangkutan ng team na nagpapatakbo ng torsion spring machine nang maaga sa proseso ng disenyo, bago ang pagguhit ay pinal.

Mga pangunahing pagsasaalang-alang sa DFM na itataas sa tagagawa:

• Availability ng diameter ng wire: Hindi lahat ng diameter ng wire ay naka-stock sa lahat ng mga haluang metal. Ang pagdidisenyo sa isang hindi karaniwang diameter ng wire (hal., 1.65 mm kapag ang 1.6 mm at 1.8 mm ay karaniwan) ay maaaring magdagdag ng 4-8 na linggong lead time at isang 15-30% na premium na gastos sa materyal. Humingi ng karaniwang imbentaryo ng diameter ng tagagawa bago tapusin ang disenyo.
• Mga minimum na dami ng order: Ang mga custom na geometry ng binti at mahigpit na pagpapaubaya ay kadalasang nangangailangan ng dedikadong tooling. Ang mga MOQ ay maaaring mula sa 500 piraso para sa mga simpleng disenyo hanggang 10,000 piraso para sa mga kumplikadong geometries na may espesyal na pamumuhunan sa tooling. Ang pag-unawa dito sa yugto ng disenyo ay nakakaimpluwensya kung ang isang pasadya o binagong karaniwang disenyo ng tagsibol ay may higit na ekonomikong kahulugan.
• Buhay ng tool at dalas ng pagbabago ng tool: Ang mga high-alloy na wire (chrome-silicon, Inconel) ay nagpapabilis sa pagkasira ng tool sa torsion spring machine. Nakakaapekto ito sa gastos sa bawat piraso at dapat isama sa kabuuang halaga ng pagsusuri ng pagmamay-ari, partikular para sa mga application na may mataas na volume.
• Unang artikulo sa inspeksyon protocol: Sumang-ayon nang maaga sa kung anong mga sukat ang gagawin at sa anong pagkakasunud-sunod. Ang pagsukat ng torque sa isang tinukoy na anggulo, libreng anggulo, at diameter ng coil ay ang pinakakaraniwan. Ang ilang mga tagagawa ay nag-aalok ng buong CMM data packages para sa aerospace at mga medikal na aplikasyon — dapat itong tukuyin sa purchase order, hindi natuklasan pagkatapos ng katotohanan.
• Timeline ng pag-ulit ng prototype: Ang isang mahusay na kagamitan na tagapagtustos ng torsion spring machine ay maaaring gumawa ng mga prototype na sample sa loob ng 1-3 linggo mula sa isang kumpletong pagguhit. Magplano para sa hindi bababa sa dalawang prototype na pag-ulit — isa upang patunayan ang konsepto ng disenyo at isa upang pinuhin ang mga pagpapaubaya batay sa nasusukat na mga resulta — bago gumawa sa paggawa ng tool.

Ang engineer na tinatrato ang spring manufacturer bilang isang purong commodity supplier — na nagbibigay ng kumpletong drawing na walang talakayan — ay patuloy na nakakakuha ng mga suboptimal na resulta. Ang engineer na kasama ang torsion spring machine team sa pagsusuri ng disenyo ay nakakakuha ng mga spring na mas madaling gawin, mas pare-pareho, at mas mura sa dami ng produksyon.

Mga Application sa Industriya at Mga Halimbawa ng Real-World na Disenyo

Ang mga prinsipyo ng disenyo ng torsion spring ay naiiba sa mga industriya. Narito ang mga konkretong halimbawa kung paano hinuhubog ng konteksto ng aplikasyon ang mga desisyon sa disenyo.

Automotive Door Hinge Return Springs

Karaniwang pagtutukoy: torque ng 8–12 N·m sa 75° deflection , 500,000 cycle life, operating temperature −40°C hanggang 80°C. Wire diameter 4–6 mm, chrome-silicon alloy, shot peened, zinc phosphate coated. Ang torsion spring machine ay dapat gumawa ng pare-parehong libreng anggulo sa ±3° dahil ang pakiramdam ng detent ng pinto ay sensitibo sa pagkakaiba-iba ng torque sa intermediate check position (karaniwang 30–45°). Ang mga spring na ito ay ginawa sa mataas na volume — daan-daang libo bawat taon — na nagbibigay-katwiran sa nakalaang torsion spring machine tooling at in-process na torque testing sa 100% ng mga bahagi.

Electrical Connector Contact Springs

Karaniwang pagtutukoy: torque of 0.5–2 N·mm at 30° deflection, 50,000 cycle life, phosphor bronze or beryllium copper, gold flash plated. Wire diameter 0.15–0.5 mm. At this scale, the torsion spring machine must maintain wire feed precision to ±0.02 mm to achieve the ±5% torque tolerance required. Free angle tolerance of ±3° translates to a torque variation of ±10–15% at the working angle, which must be tight enough to ensure reliable electrical contact force without over-stressing the mating pin.

Mga Medical Device Torsion Springs

Ang mga surgical instruments at implantable device mechanism ay gumagamit ng torsion spring na gawa sa 316L stainless steel o MP35N alloy. Ang mga torque tolerance na ±3–5% ay karaniwan. Bawat tagsibol ay 100% siniyasat. Ang mga kinakailangan sa traceability ay nangangahulugan na ang bawat production lot ay naka-link sa isang partikular na wire heat number at torsion spring machine batch record. Ang mga kinakailangang ito ay nagdaragdag nang malaki sa gastos ngunit hindi napag-uusapan dahil sa kapaligiran ng regulasyon. Ang mga diameter ng wire ay karaniwang mula 0.25 mm hanggang 2.0 mm depende sa aplikasyon.

Garage Door Torsion Spring Systems

Malaki ang torsion spring ng pinto ng garahe ng tirahan (wire diameter 4–8 mm, mean coil diameter 50–75 mm) at idinisenyo para sa 10,000 hanggang 30,000 cycle ng buhay. Ang mga ito ay sugat sa magkasalungat na pares sa isang gitnang baras, na binabalanse ang bigat ng pinto. Ang spring rate ay dapat tumugma sa bigat at taas ng pinto sa loob ng ±10% o ang pinto ay hindi magiging balanse nang tama. Ang mga bukal na ito ay ginawa sa malalaking pang-industriya na torsion spring machine sa mataas na volume, na ibinebenta bilang mga kalakal, at isa sa mga pinakakaraniwang pagkabigo sa tagsibol ng sambahayan — hindi dahil ang mga ito ay hindi maganda ang disenyo, ngunit dahil ang mga ito ay idinisenyo sa isang target na gastos na naglilimita sa buhay ng pag-ikot.

Step-by-Step na Proseso ng Disenyo ng Torsion Spring

Ang pagsasama-sama ng proseso ng disenyo sa isang structured na daloy ng trabaho ay pumipigil sa karaniwang pagkakamali ng pag-ulit sa huli sa pag-develop kapag mahal ang mga pagbabago.

1. Tukuyin ang mga kinakailangan sa paggana: Kinakailangan ang torque sa mga tinukoy na anggulo, cycle life, operating temperature range, space envelope (laki ng mandrel, haba ng katawan, leg geometry constraints), at kapaligiran (corrosion, mga kemikal).
2. Pumili ng wire material: Itugma ang haluang metal sa mga kinakailangan sa temperatura, kaagnasan, lakas, at conductivity.
3. Pumili ng wire diameter at spring index: Ulitin upang makahanap ng kumbinasyon na nakakatugon sa kinakailangan ng torque habang pinapanatili ang stress sa ibaba ng limitasyon sa pagkapagod. Target C = 6–10 para sa pinakamahusay na torsion spring machine compatibility.
4. Kalkulahin ang bilang ng aktibong coil: Gamitin ang spring rate equation upang mahanap ang N, pagkatapos ay idagdag ang leg correction factor.
5. I-verify ang clearance ng mandrel: Kalkulahin ang coil inner diameter sa maximum deflection at kumpirmahin ang 10% clearance sa mandrel OD.
6. Suriin ang stress sa pagkapagod: Kalkulahin ang maximum na bending stress gamit ang Wahl-corrected formula at i-verify na ito ay nasa loob ng naaangkop na stress ratio para sa kinakailangang cycle life.
7. Tukuyin ang pagsasaayos ng pagtatapos: Pumili ng leg geometry na tugma sa mating assembly at nagagawa sa available na torsion spring machine.
8. Tukuyin ang mga pagpapaubaya at paggamot sa ibabaw: Itakda ang functional tolerances (torque sa test angle, free angle), tukuyin ang heat treatment at anumang post-processing (shot peen, coating).
9. Suriin kasama ang tagagawa ng tagsibol: Kumpirmahin ang availability ng wire, mga kinakailangan sa tool, MOQ, at unang plano ng artikulo bago ilabas ang drawing.
10. Subukan at ulitin: Sukatin ang mga sample ng unang artikulo para sa lahat ng tinukoy na parameter, suriin sa assembly, at pinuhin ang disenyo batay sa sinusukat kumpara sa hinulaang pagganap.

Ang pagsunod sa sequence na ito ay patuloy na iniiwasan ang pinakamahal na kategorya ng mga error sa disenyo ng spring: ang pagtuklas ng mga problema sa dimensional o performance sa panahon ng pag-validate ng assembly, kapag ang pagpapalit ng disenyo ng spring ay nangangailangan ng muling pag-qualify sa torsion spring machine setup at potensyal na muling pagdidisenyo ng mga mating parts.
