Ginagawa ang mga bukal sa pamamagitan ng pag-coiling, pagbaluktot, o pag-stamp ng metal wire o strip stock sa isang hugis na nag-iimbak at naglalabas ng mekanikal na enerhiya. Ang pinakakaraniwang paraan ay coil winding — pagpapakain ng wire sa pamamagitan ng a CNC makina ng tagsibol na baluktot ito sa paligid ng isang mandrel sa isang tiyak na kinakalkula na pitch at diameter. Para sa mataas na dami ng produksyon, ang prosesong ito ay tumatakbo sa bilis sa pagitan ng 50 at 400 na bahagi bawat minuto depende sa laki at materyal ng tagsibol.
Kung ikaw ay prototyping ng isang bahagi sa isang workshop o nagpapatakbo ng libu-libong mga yunit sa isang komersyal spring coiling machine , ang mga pangunahing hakbang ay pareho: piliin ang tamang wire, itakda ang geometry, hangin o bumuo ng spring, init-treat ito, at tapusin ang ibabaw. Ang bawat yugto ay may mga pagpapaubaya na direktang nakakaapekto sa pagkarga ng tagsibol, buhay ng pagkapagod, at pagkakapare-pareho ng dimensyon.
Ang mga seksyon sa ibaba ay naghahati-hati sa bawat hakbang nang detalyado — na may mga tunay na sukat, materyal na pagpipilian, at mga setting ng makina — upang makagawa ka ng mga spring na mapagkakatiwalaan ang pagganap mula sa unang coil hanggang sa huli.
Ang pag-unawa kung anong uri ng spring ang kailangan mo ay tumutukoy sa proseso ng pagmamanupaktura, tooling, at configuration ng makina. Mayroong limang pangunahing kategorya na ginagamit sa mga pang-industriya at consumer na aplikasyon.
Ang pinakakaraniwang uri. Ang bilog na kawad ay pinuputol sa isang helix na may bukas na pitch upang ang spring ay pumipilit sa ilalim ng axial load. Ginawa sa isang CNC coil makina ng tagsibol na may mga pagsasaayos ng pitch tool. Ang mga libreng pagpapahintulot sa haba ay karaniwang ±1–2% ng nominal na haba.
Sugat na may malapit na likid at panimulang pag-igting kaya ang mga likid ay magkadikit sa pahinga. Ang mga kawit ay nabuo sa bawat dulo ng makina ng tagsibol kaagad pagkatapos ng paikot-ikot. Hook geometry — full twist, half twist, o extended — ay nakatakda sa machine program.
Labanan ang puwersa ng pag-ikot. Sugat na may malapit o bukas na mga likid, na may mga binti na humahaba nang tangential. A torsion makina ng tagsibol ibaluktot ang mga binti sa mga tumpak na anggulo — karaniwang 90°, 180°, o custom na mga anggulo sa loob ng ±1°.
Naselyohan o nakatungo mula sa flat strip stock. Ang mga automotive leaf spring ay gumagamit ng mga stacked plate na naka-clamp sa gitna. Ang mas maliliit na flat spring para sa electronics ay nakatatak sa mga progresibong die press sa mga rate na hanggang 800 stroke kada minuto.
Mga conical washer na nakasalansan sa serye o parallel. Nabuo sa pamamagitan ng pag-blangko ng washer mula sa sheet at pagpindot nito sa isang cone profile. Malaki ang pagkakaiba-iba ng kapasidad ng pagkarga sa taas ng kono — ang pagkakaiba sa taas na 1 mm ay maaaring magbago ng pagkarga ng 30–50%.
Ang pagpili ng materyal ay hindi opsyonal na hula — ang maling haluang metal ay magdudulot ng maagang pagkapagod, pagkasira ng kaagnasan, o dimensional drift sa ilalim ng temperatura. Sinasaklaw ng talahanayan sa ibaba ang pinakakaraniwang tinukoy na mga materyales sa tagsibol sa mga industriya.
| materyal | Pamantayan | Lakas ng makunat | Max Temp (°C) | Pinakamahusay Para sa |
|---|---|---|---|---|
| Music Wire (Mataas na Carbon) | ASTM A228 | 1700–2400 MPa | 120 | Pangkalahatang layunin, mataas na ikot |
| Matigas na Wire | ASTM A227 | 1200–1900 MPa | 120 | Mga static o low-cycle na load |
| Hindi kinakalawang na asero 302/304 | ASTM A313 | 1300–2000 MPa | 260 | Nakakasira na kapaligiran |
| Hindi kinakalawang na asero 316 | ASTM A313 | 1100–1800 MPa | 316 | Marine, pagkakalantad sa kemikal |

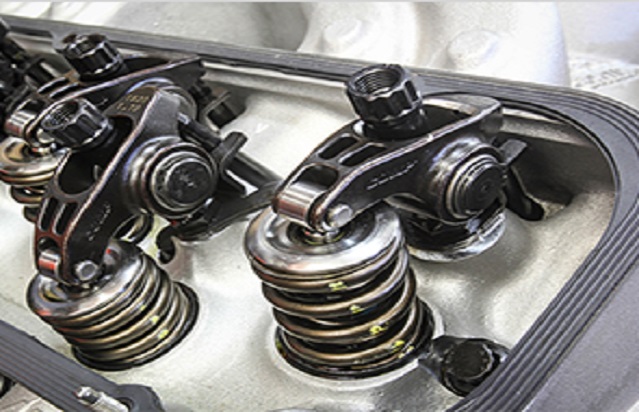

| Chrome Silicon (SiCr) | ASTM A401 | 1900–2200 MPa | 245 | High-stress valve springs |
| Inconel 718 | AMS 5596 | 1240–1450 MPa | 700 | Aerospace, matinding init |
| Phosphor Bronze | ASTM B159 | 700–1100 MPa | 95 | Mga de-koryenteng contact, non-magnetic |
Halos sumasaklaw ang music wire (ASTM A228). 70% ng lahat ng produksyon ng compression spring sa buong mundo dahil sa mataas na tensile strength nito at pare-pareho ang kalidad ng ibabaw. Ginagamit ang mga silicon na haluang metal ng Chrome kung saan ang operating stress ay lumampas sa 45% ng tensile strength o kung saan ang spring ay umiikot nang higit sa 10 milyong beses.
Ang diameter ng wire ay nagtutulak ng tensile strength: ang isang 0.5 mm music wire ay may tensile strength na malapit sa 2400 MPa, habang ang isang 6 mm na wire ng parehong alloy ay bumaba sa humigit-kumulang 1700 MPa. Ang kabaligtaran na relasyon na ito ay binuo sa bawat spring design equation at dapat isaalang-alang bago i-set up ang makina ng tagsibol.
Ang pagpapatakbo ng isang makina ng tagsibol nang hindi muna kinakalkula ang mga pangunahing parameter ay kung paano ka mag-aaksaya ng materyal at gumawa ng mga di-spec na bahagi. Ang mga sumusunod na formula ay ang pundasyon ng bawat disenyo ng compression spring.
Kung saan ang G = shear modulus (~80,000 MPa para sa bakal), d = wire diameter, D = mean coil diameter, Na = number of active coils. Ang isang karaniwang automotive valve spring na may d = 3.5 mm, D = 28 mm, at Na = 8 ay gumagawa ng rate na humigit-kumulang 28 N/mm.
C = D/d (index ng tagsibol). Ang mga bukal na may index sa ibaba 4 ay nakakaranas ng mataas na konsentrasyon ng stress sa inner coil — itinutuwid ng Wahl factor ang pagkalkula ng shear stress. Karamihan sa mga bukal ay dinisenyo na may C sa pagitan ng 6 at 12.
Nc = bilang ng mga hindi aktibo (sarado) na coils, δ = pitch × Na. Para sa isang compression spring na may 2 saradong dulo, Nc = 2. Direktang itinatakda ng libreng haba ang posisyon ng paghinto ng makina habang umiikot sa isang CNC spring coiling machine .
Ang solid na haba ay ang naka-compress na taas kapag nagkadikit ang lahat ng coils. Palaging i-verify na ang gumaganang pagpapalihis ay nagpapanatili sa spring ng hindi bababa sa 15% na mas mataas sa solidong haba upang maiwasan ang permanenteng set. Ginagamit ito ng maraming operator ng makina ng tagsibol bilang isang minimum gap check.
Bago magprograma a spring machine , i-verify na ang disenyo ay pumasa sa tatlong pagsusuri: (1) ang maximum na stress sa ilalim ng pagkarga ay nananatili sa ibaba 45% ng lakas ng makunat para sa mga dynamic na aplikasyon; (2) ang spring ay hindi buckle — ang mga payat na spring na may Lf/D ratios sa itaas 4 ay madaling kapitan ng lateral buckling; (3) natural frequency ay hindi bababa sa 13 beses ang operating frequency upang maiwasan ang resonance. Ang pagkawala ng alinman sa mga pagsusuring ito ay humahantong sa mga pagkabigo sa field, kadalasan sa loob ng unang 100,000 cycle.
A spring machine ay isang precision-controlled forming system na kumukuha ng raw wire mula sa isang spool at ibaluktot ito sa isang tapos na spring sa isang solong tuloy-tuloy na pass. Pinapalitan ng mga modernong bersyon ng CNC ang mga mekanismo ng cam-and-lever ng mga mas lumang makina ng mga servo-driven axes na maaaring i-reprogram sa ilang minuto. Ang pag-unawa sa kung ano ang nangyayari sa loob ng makina ay mahalaga para sa pag-troubleshoot ng diameter drift, pitch variation, at end-condition na mga depekto.
Pumapasok ang wire sa pamamagitan ng straightener — isang serye ng mga roller na nakatakda sa mga alternating angle — na nag-aalis ng natural na cast at helix mula sa spool. Ang hindi sapat na pagtuwid ay ang nangungunang sanhi ng pagkakaiba-iba ng diameter ng coil sa produksyon. Karamihan spring coiling machine gumamit ng 5-roller o 9-roller straighteners; ang mas mabibigat na wire na higit sa 6 mm ay maaaring gumamit ng mga pinapagana na pinch-roller feed na may torque feedback. Direktang tinutukoy ng rate ng feed ang bilis ng output ng makina: sa 200 mm/s feed, ang 30 mm na free-length na spring ay tumatagal ng humigit-kumulang 0.15 segundo sa hangin.
Ang coiling point — isang hardened carbide pin o roller — ay nagpapalihis sa wire laban sa isang mandrel o sa libreng hangin upang lumikha ng diameter ng coil. Ang paglipat ng coiling point papasok ay nagpapataas ng diameter; pinababawasan ito ng panlabas. Kinokontrol ng pitch tool ang axial advance sa bawat rebolusyon, na nagtatakda ng pitch angle ng spring at sa huli ang libreng haba. Sa isang CNC spring machine , ang parehong mga palakol ay nag-a-update ng posisyon ng 500–1000 beses bawat segundo, na nagbibigay-daan sa mga tapered na diameter, variable na pitch, at mga profile na hugis-barrel sa loob ng parehong ikot ng hangin.
Kapag naabot na ang naka-program na bilang ng mga coil, malinis na pinuputol ng cut-off na kutsilyo ang wire. Ang cut-off ay dapat na pumutok sa tamang rotational angle upang makagawa ng pare-parehong end geometry. Ang mahinang cut-off timing ay lumilikha ng mga hook, burr, o durog na dulo na hindi nakakagiling o nakakaapekto sa squareness ng spring. Ang mga high-speed na makina ay gumagamit ng pneumatic o servo cut-off system na may mga oras ng pagtugon sa ilalim ng 5 millisecond.
Nangunguna spring machine Kabilang sa mga tagagawa ang WAFIOS (Germany), Itaya (Japan), Bamatec (Switzerland), at maraming mga tagagawang Tsino. Ang isang mid-range na 4-axis CNC coiling machine na may kakayahang humawak ng 0.3–6 mm wire ay karaniwang nagkakahalaga sa pagitan ng $40,000 at $120,000 USD depende sa bilis at configuration ng axis.
Ang sumusunod na pagkakasunud-sunod ay sumasaklaw sa pang-industriyang compression spring production mula sa raw wire hanggang sa natapos, na-inspeksyon na bahagi. Ang mga torsion at extension spring ay sumusunod sa parehong balangkas na may mga pagbabago sa mga yugto ng pagbuo at init.
Ang papasok na wire ay na-verify laban sa materyal na certificate: diameter tolerance (karaniwang ±0.5% para sa music wire), lakas ng tensile, kondisyon ng ibabaw, at bigat ng spool. Ang wire na may mga tahi sa ibabaw, pitting, o diameter na wala sa tolerance ay tinatanggihan bago ito umabot sa makina. Ang diameter deviation na 2% lang ay nagbabago sa spring rate ng humigit-kumulang 8% (dahil sa rate scale na may d⁴).
Nilo-load ng operator ang wire sa pamamagitan ng straightener at pinapakain ito sa coiling point. Tinukoy ng CNC program ang: wire feed rate, coil diameter setpoint, pitch per revolution, kabuuang bilang ng coil, at cut-off na posisyon. Ang mga sample ng unang artikulo ay nasugatan sa mabagal na bilis - karaniwang 10-20% ng bilis ng produksyon - at sinusukat laban sa pag-print. Ang mga pagsasaayos sa posisyon ng coiling point, anggulo ng pitch tool, at cut-off timing ay ginagawa hanggang ang lahat ng dimensyon ay nasa loob ng tolerance.
Kapag ang unang artikulo ay naaprubahan, ang makina ay tumatakbo sa buong bilis ng produksyon. Ang mga rate ng output ay nag-iiba ayon sa laki ng wire: Ang 0.5 mm wire ay tumatakbo sa 200–400 springs/min; Ang 6 mm na wire ay tumatakbo sa 15–40 spring/minuto . Ang mga nasa prosesong sample ay kinukuha bawat 500–1000 piraso at sinusuri para sa libreng haba, panlabas na diameter, at kabuuang bilang ng coil. Sinusuri ng mga awtomatikong sistema ng paningin sa mga makinang may mataas na antas ang bawat bahagi.
Ang mga bagong sugat na bukal ay nagdadala ng natitirang stress mula sa proseso ng pagbuo. Ang pampatanggal ng stress ay nag-aalis nito nang hindi nire-recrystallize ang cold-worked microstructure ng wire. Para sa mga carbon steel spring, ibig sabihin nito 200–260 °C sa loob ng 20–30 minuto sa isang mesh belt oven o batch oven. Ang hindi kinakalawang na asero ay nangangailangan ng 315–370 °C. Pagkatapos ng paggamot, ang libreng haba ay maaaring magbago ng 0.5–2% habang nakakarelaks ang natitirang stress — dapat itong isama sa paikot-ikot na programa.
Ang mga compression spring na may mga saradong dulo ay dinidikdik sa isang double-disc grinder o isang rotary grinder upang makagawa ng flat bearing surface. Ang giling ay dapat mag-alis ng sapat na materyal upang magdala ng squareness sa loob ng tolerance - karaniwan mas mababa sa 1.5° ng ikiling alinsunod sa pamantayan ng DIN 2096 / ISO 10243. Ang under-grinding ay nag-iiwan ng point contact sa halip na full bearing contact; ang sobrang paggiling ay pumuputol sa mga aktibong coil at binabawasan ang rate ng tagsibol.
Ang mga high-load spring ay pinipiga sa solidong taas ng isa o higit pang beses upang mahikayat ang paborableng compressive residual stress sa inner coil surface. Ang prosesong ito — tinatawag na scragging o presetting — ay permanenteng nagpapaikli sa spring ng 1–5% ng libreng haba ngunit pinapataas ang resistensya ng spring sa permanenteng set sa panahon ng serbisyo. Ang mga automotive suspension spring at valve spring ay halos palaging kinakamot bago ipadala.
Binobomba ng shot peening ang spring surface ng maliliit na bakal o ceramic na bola sa mataas na bilis, na lumilikha ng compressive stress layer na 0.1–0.3 mm ang lalim. Ang layer na ito ay lumalaban sa makunat na nakakapagod na mga bitak mula sa pagsisimula sa ibabaw ng wire. Maaaring pahabain ng shot peening ang buhay ng spring fatigue 200–500% sa mga high-cycle na application gaya ng engine valve spring na umiikot ng 10⁸ beses o higit pa.
Ang mga carbon steel spring na walang proteksiyon na patong ay kalawang sa loob ng ilang linggo sa maalinsangang kapaligiran. Kasama sa mga karaniwang finish ang: electro-zinc plating (5–12 µm), zinc-phosphate oil, powder coating, o e-coating. Ang mga bukal para sa pagkain, medikal, o panlabas na kapaligiran ay gumagamit ng hindi kinakalawang na asero na baseng materyal o karagdagang mga organikong coating. Ang hydrogen embrittlement mula sa plating ay isang kilalang panganib — post-plate baking sa 190–220 °C sa loob ng 4–8 na oras ay nag-aalis ng absorbed hydrogen.
Ang bawat production lot ay sumasailalim sa dimensional at load testing. Pinisiksik ng spring rate tester ang spring sa dalawa o tatlong tinukoy na haba at nagre-record ng puwersa sa bawat punto. Ang sinusukat na rate ay dapat tumugma sa detalye ng disenyo sa loob ng ±10% para sa mga pangkalahatang spring o ±5% para sa mga precision spring. Ang statistic sampling ay sumusunod sa mga talahanayan ng AQL — karaniwang AQL 1.0 o 1.5 para sa mga kritikal na aplikasyon — ibig sabihin, maraming 1,000 spring ang nangangailangan ng inspeksyon ng 80–125 na sample.
Para sa prototyping, repair work, o maliit na dami, ganap na posible na gumawa ng functional compression o extension spring nang walang nakalaang spring machine . Ang tooling ay minimal at ang proseso ay diretso para sa wire na wala pang 2 mm ang lapad.
Ang mga bukal na may sugat sa kamay ay hindi tutugma sa dimensional consistency ng mga bahaging ginawa ng makina. Asahan ang libreng variation ng haba na ±3–5% at variation ng diameter na ±2–4% kapag paikot-ikot gamit ang kamay. Para sa anumang bagay na nangangailangan ng mas mahigpit na pagpapaubaya o higit sa 20–30 piraso, a spring coiling machine ay ang praktikal na solusyon.
Kahit na may well-maintained spring machine , lumilitaw ang mga depekto kapag nag-iiba ang setup o mga katangian ng materyal. Ang sumusunod na talahanayan ay nagmamapa ng pinakamadalas na mga depekto sa kanilang mga ugat na sanhi at pagwawasto.
| Depekto | Malamang na Dahilan | Aksyon sa Pagwawasto |
|---|---|---|
| Unti-unting tumataas ang OD habang tumatakbo | Ang pagod na coiling point, bumababa ang tensyon ng wire spool | Palitan ang coiling point; magdagdag ng wire brake tension |
| Masyadong maikli ang libreng haba | Ang tool ng pitch ay hindi sumusulong nang sapat; maling bilang ng coil | Dagdagan ang pitch tool offset; i-verify ang mga bilang ng encoder |
| Mga di-parisukat na dulo | Hindi pantay na pagtatapos ng coil na pagsasara; hindi flat ang gilingan na gulong | Ayusin ang end coil cam; gulong ng gilingan ng damit |
| Pag-crack sa ibabaw ng wire | Mga tahi sa alambre; masyadong maliit ang diameter ng mandrel (mataas na stress) | Tanggihan ang wire lot; taasan ang spring index (D/d ratio) |
| Mga gusot / interlocked spring | Masyadong malaki ang OD kumpara sa pitch; dulo hook sa extension spring | Bawasan ang OD; magdagdag ng mga divider sa output bin |
| Hindi pare-pareho ang rate ng tagsibol | Pagkakaiba-iba ng pitch; diameter ng wire sa labas ng tolerance | Muling suriin ang pitch tool; higpitan ang detalye ng wire lot |
| Burr o matalim na cut-off na dulo | Mapurol na cut-off na kutsilyo; hindi tamang cut-off angle | Patalasin o palitan ang kutsilyo; ayusin ang cut-off na anggulo ng cam |
Ang mga bukal ay hindi bahagi ng kalakal — ang maliliit na dimensyon na paglihis ay gumagawa ng mga makabuluhang pagbabago sa buhay ng pagkarga at pagkapagod. Ang mga pangunahing pamantayan na namamahala sa pagpapahintulot sa tagsibol ay DIN 2095 / 2096 (compression), DIN 2097 (extension), at DIN 2194 (torsion). Nalalapat din ang ISO 10243 at ISO 8458 sa mga internasyonal na supply chain.
Tinutukoy ng DIN 2095 ang tatlong grado ng pagpapaubaya: Baitang 1 (±0.5% ng libreng haba), Baitang 2 (±1%), Baitang 3 (±2%). Ang isang spring machine na gumagawa ng mga Grade 1 na bahagi sa 80 mm na free-length na mga spring ay dapat na may hawak na ±0.4 mm — maaabot sa isang well-tuned na CNC coiling machine ngunit hindi sa mga mas lumang cam-type na makina.
Ang mga tolerance sa OD ay sumusunod sa spring index at wire diameter. Para sa karaniwang spring na may OD = 20 mm at d = 1.5 mm, ang Grade 2 tolerance ay humigit-kumulang ±0.4 mm. Moderno makina ng tagsibol Ang mga system na may servo feedback ay regular na humahawak ng OD sa loob ng ±0.1 mm.
Ang squareness (perpendicularity ng end coil face sa spring axis) ay tinukoy bilang maximum deviation sa mm bawat 100 mm ng libreng haba. Pinapayagan ng DIN 2096 Grade 2 ang 3 mm bawat 100 mm. Ang mga spring para sa precision assembly — valve springs, instrument springs — ay nangangailangan ng mas mababa sa 1 mm bawat 100 mm.
Sinusuri ang rate ng tagsibol sa isang load cell sa dalawang tinukoy na haba. Ang pagpapaubaya ay karaniwang ±10% para sa mga komersyal na bukal at ±5% para sa mga precision spring. Ang mga automotive suspension spring ay madalas na hawak sa ±3% na rate at ±1% na libreng haba, na nangangailangan ng 100% na pagsubok sa mga automated na spring rate machine.
Ang paglipat mula sa isang hand-wound prototype o isang single-shift manual machine patungo sa buong produksyon ay nangangailangan ng pagpaplano sa paligid ng tatlong variable: kapasidad ng makina, materyal na logistik, at imprastraktura ng inspeksyon.
Gamitin ang sumusunod na kalkulasyon: kung kailangan mo ng 500,000 spring bawat buwan at ang iyong spring coiling machine tumatakbo sa 80 bukal/minuto, kailangan mo ng humigit-kumulang 104 na oras ng makina bawat buwan. Sa 22 araw ng trabaho at 8 oras/shift, ang isang makina sa isang shift ay gumagawa ng 192 na oras ng makina bawat buwan — nasa loob ng kapasidad. Ngunit kapag isinasaalang-alang mo ang oras ng pag-setup (30–60 minuto bawat pagbabago), downtime ng pagpapanatili (5–8% ng kabuuang oras para sa isang mahusay na pinapanatili na makina), at oras ng pag-apruba sa unang artikulo, ang epektibong kapasidad ay bababa sa humigit-kumulang 160–170 oras na magagamit. Magplano para sa 75–80% aktwal na paggamit kapag sumipi sa kapasidad ng produksyon.
Sa 500,000 spring/buwan na may 30 mm free-length na spring gamit ang 1.5 mm wire, kumukonsumo ka ng humigit-kumulang 15,000 metro ng wire bawat buwan — mga 130–160 kg depende sa density ng haluang metal. Ang pagbili ng wire sa 100 kg na spool laban sa 500 kg na coils ay maaaring makabawas sa gastos ng materyal ng 8–15%. Kumpirmahin ang pagiging tugma ng spool sa iyong spring machine Pay-off system bago mag-order ng maraming dami.
Ang 100% na manu-manong inspeksyon sa 500,000 piraso bawat buwan ay hindi praktikal. Ang mga automated vision system para sa spring diameter, libreng haba, at end condition check 60–120 springs per second at mag-flag ng mga depekto sa real time. Bini-verify ng mga in-line na load tester ang spring rate sa bawat bahagi. Ang halaga ng kapital para sa isang buong automated na cell ng inspeksyon ay tumatakbo sa $25,000–$80,000 USD ngunit mabilis na binabayaran kapag bumaba ang mga scrap rates mula 1–2% hanggang sa mas mababa sa 0.1%.
