Paano gumagana ang isang spring machine?

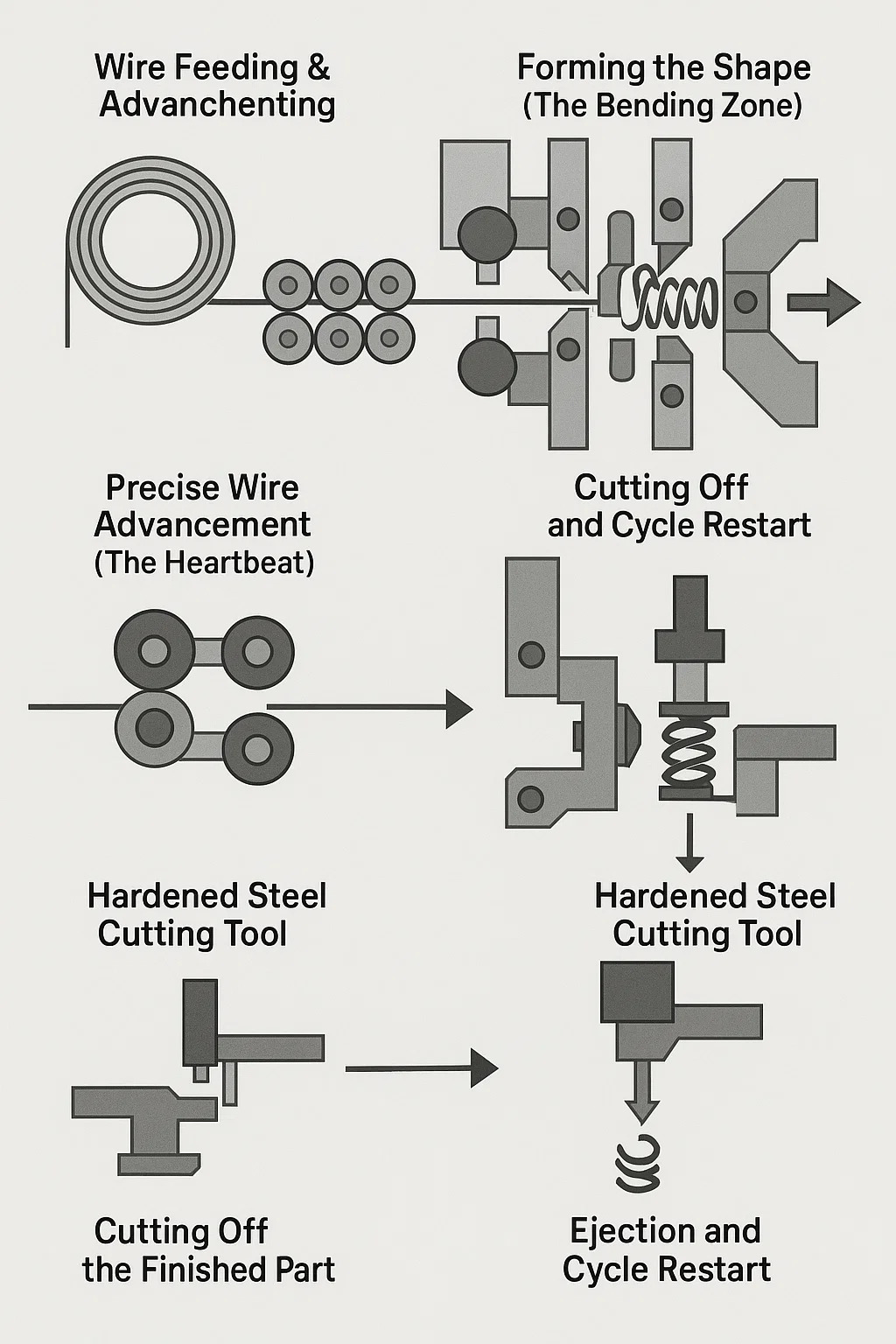

Mga makina ng tagsibol Ibahin ang anyo ng coiled metal wire sa mga bukal o mga form ng wire sa pamamagitan ng isang tumpak na pagkakasunud -sunod ng mga aksyon na mekanikal. Narito kung paano sila nagpapatakbo:

■ Wire Feeding & Straightening:

Ang coiled wire ay naka -mount sa isang umiikot na payoff reel sa likod ng makina.
Ang wire feed sa isang hanay ng mga straightening roller (karaniwang 5-10 pinatigas na mga roller ng bakal na nakaayos nang halili). Habang dumadaan ang wire, ang mga roller na ito ay nag -aaplay ng kinokontrol na presyon upang alisin ang anumang mga curves o kink mula sa memorya ng coil, na gumagawa ng perpektong tuwid na wire na pumapasok sa bumubuo ng lugar.

■ Tiyak na pagsulong ng wire (ang tibok ng puso):

Ang tuwid na kawad ay pumasa sa pagitan ng isang pares ng malakas, knurled feed rollers.
Ang isang servo motor (sa CNC machine) o isang mekanismo na hinihimok ng cam (sa mga makina na makina) ay umiikot sa mga roller na ito nang paulit-ulit. Ang bawat pag -ikot ay nagtutulak ng isang tumpak na kinakalkula na haba ng wire pasulong sa mga tool na bumubuo. Ang eksaktong haba ng feed na ito ay tumutukoy sa mga kritikal na tampok tulad ng pangkalahatang haba at coil spacing ng tagsibol.

■ Bumubuo ng hugis (ang baluktot na zone):

Habang sumusulong ang wire, lumilipat ito sa bumubuo ng lugar kung saan ang maraming mga tool na bumubuo (tinatawag ding mga tool, daliri, o slide) ay nakaposisyon.
Ang mga tool na ito ay naka -mount sa matibay na mga post ng tool sa paligid ng isang gitnang arbor (Mandrel) o bumubuo ng pin na tumutukoy sa panloob na diameter.
Cams (mechanical) o servos (CNC): ididikta ang pagkakasunud -sunod ng paggalaw:
Mga Mekanikal na Machines: Ang pag -ikot ng mga cams ay pisikal na itulak o pull levers na konektado sa mga bumubuo ng mga tool sa pamamagitan ng mga link. Kinokontrol ng bawat profile ng cam ang tiyempo at distansya ang isang tool ay gumagalaw sa loob o palabas.
CNC Machines: Ang mga indibidwal na servo motor ay direktang humimok ng bawat tool na bumubuo nang nakapag -iisa. Ang isang programa sa computer ay tumpak na kinokontrol ang posisyon, bilis, at tiyempo ng bawat paggalaw ng tool.
Ang Bending Actions: Habang ang wire ay kumakain sa tamang posisyon:
Ang isang tool ay maaaring mag -slam ng mga patagilid upang lumikha ng isang liko o offset.
Ang isa pang tool ay maaaring paikutin nang husto upang balutin ang wire sa paligid ng arbor, na bumubuo ng isang coil.
Ang mga tool ay maaaring pindutin nang patayo upang lumikha ng mga loop o kawit sa mga dulo.
Ang isang tool ng pitch ay maaaring ilipat sa synchrony na may feed upang makontrol ang puwang sa pagitan ng mga coils habang balot nila.
Ang maramihang mga tool ay kumikilos nang mabilis, coordinated na sunud -sunod upang unti -unting yumuko ang wire sa nais na kumplikadong hugis.

■ Pinutol ang natapos na bahagi:

Kapag nabuo ang pangwakas na liko, ang isang matigas na tool na paggupit ng bakal (madalas na isang talim o guillotine) ay kumilos.
Ito ay gumagalaw nang mabilis at malakas laban sa isang anvil o nakatigil na talim, paggugupit ng nabuo na bahagi ng tagsibol o wire na malinis mula sa natitirang stock ng wire feed.
Ang tiyempo ng hiwa ay naka -synchronize nang tumpak sa pagtatapos ng bumubuo ng ikot.

■ Pag -restart ng Ejection at Cycle:

Pagkatapos ng pagputol, ang nabuo na bahagi ay pinapayagan na bumagsak sa pamamagitan ng gravity sa isang chute o malumanay na itinulak sa labas ng bumubuo ng zone sa pamamagitan ng isang tool na pag -urong.
Ang mga bumubuo ng mga tool ay sabay -sabay na umatras pabalik sa kanilang mga posisyon na "bahay".
Agad na isulong ng mga feed rollers ang susunod na tumpak na haba ng kawad.
Patuloy na paulit -ulit ang pag -ikot sa mataas na bilis (potensyal na daan -daang mga bahagi bawat minuto).
