Alam mo ba ang limang pangunahing istruktura at pag -andar ng makina ng tagsibol?

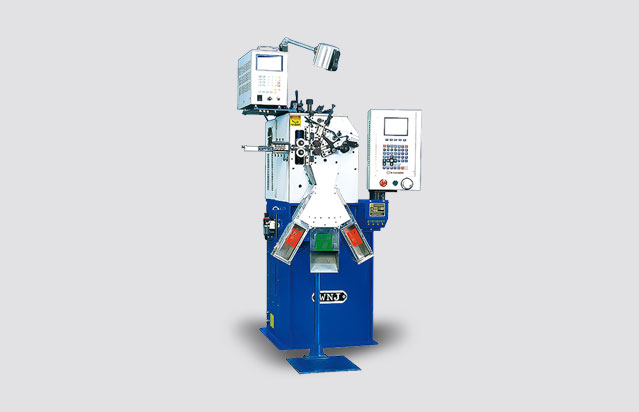

Ang Spring machine ay isang napakahusay na paggawa ng tagsibol at pagproseso ng automation machine sa yugtong ito, ngunit maraming mga customer ang hindi malinaw tungkol sa pangunahing prinsipyo ng paggawa at pagproseso ng tagsibol, upang ang lahat ay maaaring gumamit ng makinarya at kagamitan sa tagsibol na mas malakas. Ang pangunahing istraktura at pag -andar ay ipinakilala nang detalyado!
Ang spring machine can produce and process spring cables into a variety of spring products, mainly with the help of the five basic structures of the straightening mechanism, the feeding mechanism, the size head mechanism, the pitch control mechanism, and the disconnect mechanism. Part of the role.

Pagtuwid ng mekanismo: Ang posisyon ng mekanismo ng pagtuwid ay sa pagitan ng materyal na rack at ang feed roller. Binubuo ito ng 2 hanay ng mga straightening roller. Ang layunin ng straightening system software ay upang alisin ang orihinal na baluktot na pagpapapangit ng hindi kinakalawang na asero wire. Ang spring cable ay naituwid. Pagkatapos ay maaari itong maiunat nang diretso sa bumubuo ng mekanikal na kagamitan, na makakatulong sa makina ng tagsibol upang mapabuti ang katumpakan ng coiled spring.

Mekanismo ng Pagpapakain: Ito ay isang aparato na hinihimok ng isang makina ng tagsibol upang magdala ng isang cable ng tagsibol. Nakasalalay ito sa isang pares o dalawang pares ng mga gulong sa pagpapakain upang i-clamp ang hindi kinakalawang na asero na kawad, at ang drive gear sa feed shaft tenon ng fan na hindi kumpleto na paghahatid ng gear ay ginagamit upang maisagawa ang wheel wheel. Ang pag -ikot ng hindi kinakalawang na asero wire ay nagtutulak sa kahanay na linya pasulong, ang haba ng feed ay ang diameter ng feed wheel, at ang haba ng tagsibol ay maaaring matukoy ng bilang ng mga liko ng feed wheel.

Maliit na mekanismo ng ulo: Ito ang mekanismo ng control ng diameter ng tagsibol ng rewinding machine spring. Ang kagamitan ay binubuo ng dalawang maliit na kadena at ang maliit na head camshaft ng chain ng driver. Kapag ang spring machine ay gumagawa ng maliit na mga bukal ng ulo, tulad ng convex at truncated cones ang dalawang mga bolts ng angkla sa harap, likuran, kaliwa at kanan ng uri ng tagsibol at ang tuktok na bar ay pinaluwag, na pinapayagan ang maliit na kadena na mag -urong at umatras sa talahanayan ng tool upang mabago ang panlabas na warp ng tagsibol. Ayon sa maliit at maliit na camshaft drive maliit na kadena, maaari itong magawa at makagawa. Ang layunin ng malaki at maliit na bukal.

Mekanismo ng Pagbabago ng Pitch: Ito ay isang mekanismo para sa pagmamanipula ng pitch ng isang tagsibol. Karaniwan, ang mga makina ng tagsibol ay may dalawang mekanismo. Ang isa ay binubuo ng isang kutsilyo ng pitch at isang variable na camshaft. Ang variable na camshaft ay ang makatwirang bilang ng mga liko ng operating spring, at ang taas-lapad na ratio ng tagsibol ay nababagay ng mga bolts ng angkla sa ilalim ng pamutol ng pitch; Ang pangalawa ay ang Camshaft Drive System Crankshaft, upang ang Pitch Cutter ay pinakawalan mula sa loob ng kagamitan, na mas mahusay na matantya ang malaking pitch spring. $
