Ang maikling sagot: ang isang spring maker ay nangangailangan ng isang makina na tumutugma sa tatlong bagay nang sabay-sabay - ang hanay ng diameter ng wire ng mga bahaging ginagawa, ang bilang ng axis na kinakailangan para sa spring geometry, at isang control system na sapat na stable upang tumakbo nang walang nag-aalaga para sa isang buong shift. Kunin ang alinman sa mga mali at ang natitirang bahagi ng tindahan ay magbabayad para dito, alinman sa na-scrap na wire o sa isang changeover na kumakain ng hapon.
Karamihan sa mga mamimili na naghahanap ng kagamitan ay mabilis na natutuklasan na ang "spring machine" ay isang malawak na kategorya na sumasaklaw sa lahat mula sa isang pangunahing 2-axis coiler hanggang sa isang 12-axis camless system. Zhejiang Omnipotent Spring Machine Co.,ltd , na kilala sa kalakalan sa ilalim ng tatak na WNJ nito, ay nagtatayo ng hanay ng CNC spring machinery mula noong 1993 mula sa Shengzhou, Zhejiang — isa sa mga itinatag na grupo ng produksyon ng bansa para sa computer-controlled spring coiling equipment. Ang linya ng produkto nito ay sumasaklaw sa mababang dulo ng hanay (3-axis CNC635 coiler) hanggang sa 12-axis camless platform, na ginagawa itong isang kapaki-pakinabang na reference point para sa pag-unawa kung paano nakaayos ang kategorya.

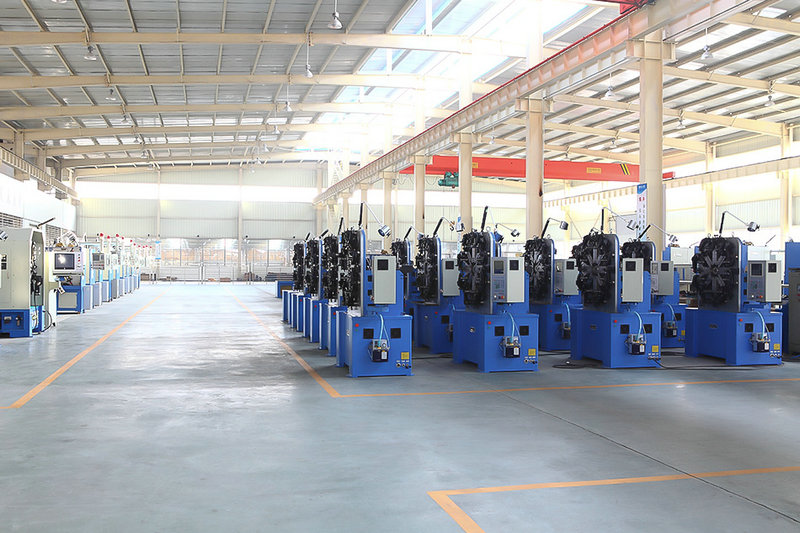

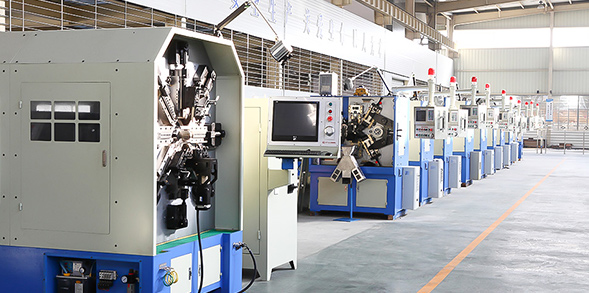

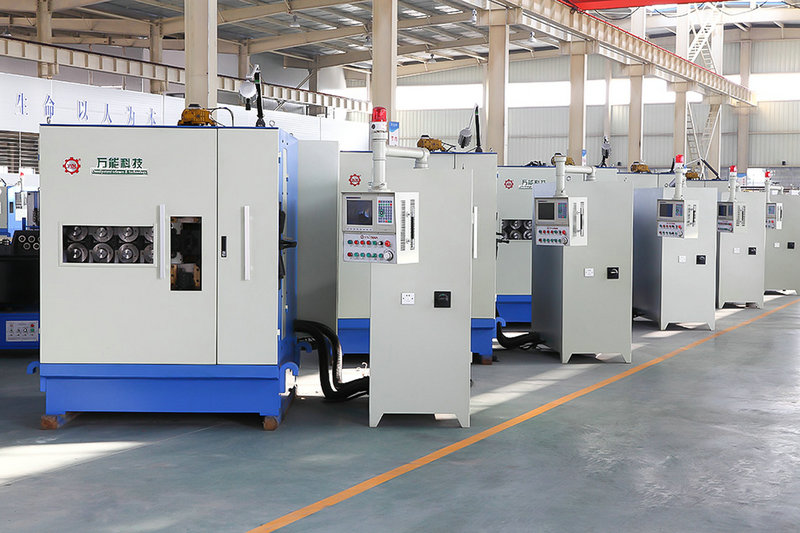

Ang kumpanya ay nagpapatakbo mula sa isang pasilidad na higit sa 20,000 metro kuwadrado sa Shengzhou Economic Development Zone, na may workforce na kinabibilangan ng mga senior engineer at dedikadong production technician, at ito ay nagpapatakbo ng spring machinery research arm na patuloy na nakikipagtulungan sa mga teknikal na eksperto sa labas at domestic na institusyong pang-akademiko. Ang kumbinasyong iyon ng in-house na sukat ng pagmamanupaktura at inilapat na pananaliksik ay medyo tipikal ng mga naitatag na manlalaro sa segment na ito ng Zhejiang machinery cluster, at ito ang isang dahilan kung bakit ang rehiyon ay naging isa sa mga kinikilalang production base ng bansa para sa computer-controlled spring machinery kaysa sa isang single-factory phenomenon.
Para sa isang spring maker na nagsusuri ng kagamitan, ang praktikal na takeaway ay ang kategorya ay nahahati sa kaunting mga punto ng pagpapasya sa halip na isang solong "pinakamahusay na makina" na sagot: kung gaano karaming mga axes ang talagang kailangan ng paghahalo ng produkto, kung ang cam-type o camless coiling ay umaangkop sa changeover pattern ng order book, anong wire diameter range ang sumasaklaw sa kasalukuyan at malapit na hinaharap na mga bahagi, kung paano ang control system at servo motors ay nangangailangan ng matagal at kung ano ang nangyayari sa ibaba ng agos ng makina, at kung ano ang nangyayari sa ilalim ng agos ng makina, at kung ano ang nangyayari sa ibaba ng agos ng makina, at kung ano ang nangyayari sa labas ng agos ng makina, at kung ano ang nangyayari sa labas ng makina paggiling at tempering bago ito ay isang tapos na spring.
Ang natitira sa gabay na ito ay nagtuturo sa bawat isa sa mga desisyong iyon, pagkatapos ay sumasaklaw sa pagpaplano ng pag-install, pag-troubleshoot ng depekto, isang nagtrabahong halimbawa ng pagbabayad sa gastos, at isang paghahambing ng pinagkukunan sa pagitan ng pagpapatakbo ng coiling in-house at pag-outsourcing nito sa isang contract spring maker — ang uri ng detalye na hindi sinasagot ng isang spec sheet lamang.
Ang axis count ay ang nag-iisang pinaka hindi nauunawaan na spec sa isang CNC spring machine data sheet. Hindi ito naglalarawan ng bilis o laki — inilalarawan nito kung gaano karaming independiyenteng paggalaw ang kumokontrol sa kawad habang ito ay pinapakain, nakayuko, at pinuputol. Kinokontrol ng 3-axis machine ang feed, coiling diameter, at pitch. Ang isang 10-axis o 12-axis camless machine ay nagdaragdag ng mga independiyenteng wire guide, pangalawang bending arm, at cutting station na maaaring i-program ang bawat isa sa kanilang sariling landas.

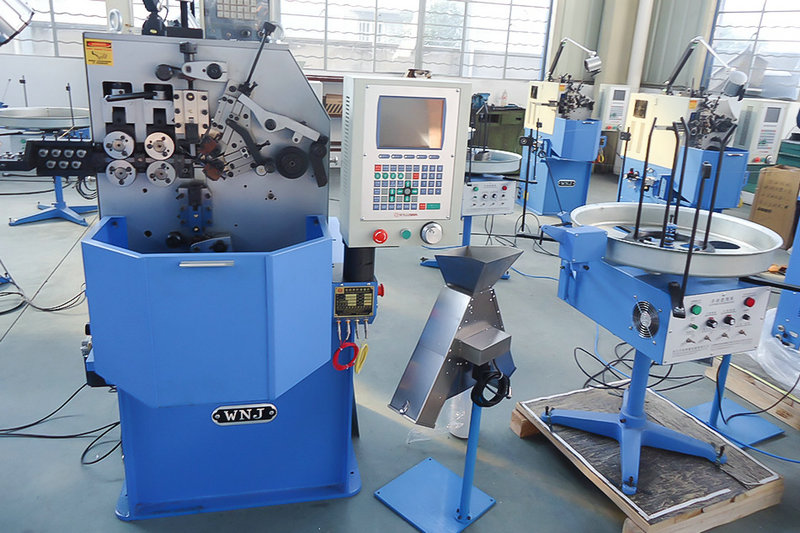

Ang isang 3-axis na unit tulad ng WNJ's CNC635 ay humahawak ng diretsong compression at tension spring nang mahusay at kadalasan ay ang mas matipid na entry point para sa isang spring maker na ang halo ng produkto ay hindi masyadong iba-iba. Ang isang 5-axis cam-driven na modelo, tulad ng CNC650Z na na-reference sa coiling machine line ng WNJ, ay nagdaragdag ng eight-station wire-turning function para sa kinokontrol na bending, hook bending, at curling — kapaki-pakinabang kapag nagsimula nang magsama ang product mix ng hook-ended tension springs.
Kapag ang isang tindahan ay nangangailangan ng double torsion springs, pagoda-shaped springs, rectangular springs, o iba pang espesyal na hugis na anyo, isang 10-axis o 12-axis camless machine ang magiging mas praktikal na pagpipilian. Ang CNC1025 (10-axis) at CNC1240/CNC1260/CNC1280 (12-axis) na mga camless platform ng WNJ ay binuo ayon sa eksaktong kinakailangan na ito, na kinakalakal ang mechanical cam stack para sa mga independiyenteng driven axes na maaaring i-reprogram kaysa sa pisikal na retooled sa pagitan ng mga trabaho.
Ang paulit-ulit na pagkakamali sa mga unang beses na mamimili ng spring machine ay itinuturing ang axis count bilang isang direktang pagraranggo ng kalidad, na binibili ang pinakamataas na axis na modelo na available sa pag-aakalang hihigit ito sa mas mababang axis na makina sa bawat trabaho. Sa pagsasagawa, ang isang 12-axis camless machine na nagpapatakbo ng isang simpleng compression spring ay walang nadagdag sa isang 3-axis coiler sa trabahong iyon — ang mga dagdag na axes ay nakaupo nang walang ginagawa, ang programming overhead ay mas mataas, at ang per-unit na halaga ng makina ay nakakalat sa mas kaunting simpleng mga bahagi kaysa sa isang nakalaang low-axis na linya. Ang bilang ng axis ay dapat itakda ng pinakakumplikadong geometry na inaasahan ng shop na regular na tumakbo, hindi ng geometry na maaari itong tumakbo nang isang beses.
Higit pa sa bilang ng axis, ang paraan ng pisikal na pagpasok ng wire sa makina ay nakakaapekto sa katatagan sa mas mataas na bilis. Gumagamit ang ilan sa mga camless na modelo ng WNJ ng rotary wire-feed structure sa halip na isang straight-line feed, na ipinoposisyon ng kumpanya bilang mas matatag at mas madaling kontrolin, lalo na sa mas mahabang pagtakbo kung saan ang wire drag at coil memory ay maaaring magpakilala ng maliliit na variation sa pitch sa paglipas ng panahon.
| Axis Count | Modelo ng Kinatawan | Pinakamahusay na Naaangkop Para sa |
|---|---|---|
| 2–3 axis | CNC635 | Compression at tension spring, high-volume na simpleng geometries |
| 5 axis (cam-driven) | CNC650Z | Hook bending, curling, controlled bending on tension springs |
| 10 axis (camless) | CNC1025 | Torsion spring, wire forming, mixed small-batch production |
| 12 axis (camless) | CNC1240 / CNC1260 / CNC1280 | Mga double torsion spring, pagoda spring, rectangle at mga espesyal na hugis na anyo |
Ang isang cam-type na makina ay umaasa sa mga pisikal na cam stack at mechanical linkage upang hubugin ang wire, na nagpapanatili ng mas mababang gastos ng makina at ang mga mekanika na pamilyar sa mga operator na sinanay sa mas lumang kagamitan. Ang tradeoff ay changeover time — ang paglipat sa isang bagong spring geometry ay karaniwang nangangahulugan ng pagpapalit ng mga cam at muling pag-timing ng mekanismo sa pamamagitan ng kamay.
Pinapalitan ng camless na disenyo ang cam stack ng mga independently driven servo axes, kaya ang bagong spring profile ay isang bagay ng pag-load ng ibang program sa halip na pisikal na i-configure ang makina. Ang camless CNC line ng WNJ ay partikular na binuo sa paligid ng changeover na kalamangan na ito, at ipinoposisyon ito ng kumpanya para sa mga tindahan na nagpapatakbo ng madalas na pagbabago ng produkto o maikling produksyon na tumatakbo sa halip na isang geometry sa napakataas na volume.
Ang praktikal na pagsubok para sa isang spring maker na nagpapasya sa pagitan ng dalawa ay ang iba't-ibang order, hindi ang laki ng order. Ang isang tindahan na nagpapatakbo ng parehong compression spring ng daang libo ay bihirang nangangailangan ng camless flexibility. Ang isang tindahan kung saan ang bawat ikatlong order ay ibang torsion o hugis-pagoda na bahagi ay karaniwang bumabawi sa mas mataas na presyo ng camless machine sa pamamagitan ng changeover time na natipid nang mag-isa.
Sa isang cam-type na makina, ang paglipat ng spring geometry sa pangkalahatan ay nagsasangkot ng pag-alis ng lumang cam set, pag-install ng mga bagong cam sa tamang pagkakasunod-sunod, muling pag-timing ng coiling head laban sa mga feed roller, at pagpapatakbo ng ilang piraso ng pagsubok upang kumpirmahin ang pitch at diameter na lupa sa loob ng tolerance. Depende sa pagiging pamilyar ng operator sa partikular na trabaho, maaari itong tumagal kahit saan mula sa ilalim ng isang oras hanggang sa halos lahat ng shift, at oras na ang makina ay hindi gumagawa ng mga bahaging kumikita.
Sa isang camless machine, ang katumbas na hakbang ay ang paglo-load ng isang naka-imbak na programa — o pagsulat ng bago mula sa mga parameter ng diameter, pitch, at haba ng target na spring — at pagpapatakbo ng parehong dakot ng mga piraso ng pagsubok. Walang pisikal na pag-alis ng cam o re-timing ang kasangkot, na siyang buong batayan para sa bentahe ng changeover-time. Ang tradeoff ay makikita sa halip sa paunang pagsusumikap sa programming para sa isang bagung-bagong geometry na hindi pa pinapatakbo ng makina, na nangangailangan pa rin ng pagpapasya ng isang bihasang operator kahit na hindi ito nangangailangan ng pagpindot sa mismong mekanismo.
Itinatakda ng hanay ng diameter ng kawad ang kisame at sahig ng kung ano ang maaaring pisikal na iproseso ng isang makina, at ito ay nagkakahalaga ng pagsusuri laban sa aktwal na mga pangangailangan sa produksyon sa halip na ipagpalagay na ang isang mas malawak na hanay ay palaging mas mahusay. Ang CNC coiling series ng WNJ ay binuo upang iproseso ang mga diameter ng wire mula sa 0.3mm hanggang 8.0mm , na sumasaklaw sa karamihan ng compression, tension, at torsion spring work na ginagamit sa mga bahagi ng automotive suspension, mga contact sa electronics, at pangkalahatang kagamitang pang-industriya.
Ang wire na mas manipis kaysa sa humigit-kumulang 0.5mm ay kumikilos nang iba sa ilalim ng coiling tension kaysa sa mas mabigat na gauge stock — ito ay mas madaling mamalo at nangangailangan ng mas mahigpit na feed-roller calibration. Ang mga machine na na-rate sa malawak na hanay, tulad ng 0.3–8.0mm span sa itaas, ay karaniwang nangangailangan ng recalibration pass sa feed pressure at guide clearance kapag lumilipat mula sa manipis na dulo ng hanay patungo sa makapal na dulo, sa halip na patakbuhin ang parehong sukdulan sa isang nakapirming setting.
Ang isang spring maker na gumagawa ng maliliit na electronics spring ay bihirang nangangailangan ng buong 8.0mm na kapasidad, at ang pagbili para sa headroom na hindi kailanman ginagamit ay nagdaragdag ng gastos nang hindi nagdaragdag ng output. Sa kabaligtaran, ang isang tindahan na nagbibigay ng automotive suspension o mga heavy industrial equipment na bahagi ay nangangailangan ng itaas na dulo ng hanay na iyon at dapat itong kumpirmahin laban sa partikular na modelo, dahil hindi lahat ng CNC spring machine sa isang partikular na linya ng produkto ay na-rate para sa parehong maximum.
Ang hanay ng diameter ng wire ay kalahati lamang ng materyal na larawan. Nag-iiba rin ang spring wire ayon sa alloy — carbon steel, stainless steel, oil-tempered wire, at mga espesyal na haluang metal gaya ng Inconel o phosphor bronze lahat ay kumikilos nang iba sa ilalim ng coiling tension. Ang mas mahirap o mas maraming work-hardening alloy sa pangkalahatan ay nangangailangan ng mas mabagal na coiling speed at mas konserbatibong bend radii upang maiwasan ang pag-crack sa ibabaw, habang ang mas malalambot na stainless na grado ay nagpaparaya sa mas mabilis na rate ng feed ngunit maaaring bumalik pa pagkatapos ng pag-coiling, na nangangahulugan na ang target na diameter ng coil na naka-program sa makina ay kailangang i-adjust upang mabayaran ang spring-back na iyon sa halip na eksaktong tumugma sa natapos na spec.
Ang mga kinakailangan sa pagpapaubaya ay malawak na nag-iiba ayon sa huling paggamit. Ang isang pangkalahatang pang-industriya na compression spring ay maaaring magparaya sa labas ng diameter na pagkakaiba-iba ng ilang porsyento, habang ang isang precision electronics contact spring o isang medikal na katabi na bahagi ay kadalasang nangangailangan ng mga pagpapaubaya na mas malapit sa ilang hundredths ng isang milimetro. Ang pagkumpirma sa tolerance ng isang partikular na CNC spring machine ay maaaring tumagal sa pagsasanay - hindi lamang ang teoretikal na resolusyon nito - laban sa aktwal na pag-drawing tolerance ng application ay isa sa mga mas karaniwang nilaktawan na hakbang sa pagpili ng kagamitan, at ito ay nagkakahalaga ng paghiling ng sample run sa sariling wire stock ng bumibili bago tapusin ang isang pagbili.
Tinutukoy ng control system at servo motors ang repeatability nang higit sa halos anumang bahagi ng makina. Ang CNC at camless na mga linya ng WNJ ay binuo sa paligid ng isang Taiwan-made na computer control system na ipinares sa Japanese servo motors, isang kumbinasyong ipinakita ng kumpanya bilang batayan para sa katatagan ng katumpakan ng pag-coiling nito sa mahabang panahon ng produksyon.
Ang ilan sa mga coiling machine ng WNJ ay nilagyan din ng precision detection at tracking device na awtomatikong humihinto sa makina kapag natukoy nito ang isang hindi kwalipikadong bahagi, sa halip na magpatuloy sa pagtakbo at paggawa ng isang batch ng scrap bago mapansin ng operator ang isang drift sa pagpapaubaya. Ang mga parameter tulad ng diameter sa labas at anggulo ng bend ay karaniwang maaaring isaayos sa kalagitnaan ng pagtakbo sa mga system na ito nang hindi tumitigil sa pag-reprogram mula sa simula, na mahalaga sa mga mas mahabang shift kung saan bahagyang nagbabago ang wire stock o ambient temperature sa loob ng ilang oras.
Ang isang bilingual na interface — Chinese at English na ipinapakita nang magkasama, gaya ng inilarawan sa mga control panel ng WNJ — ay binabawasan din ang oras ng pagsasanay sa mixed-nationality shop floors, na isang mas maliit ngunit totoong salik para sa mga manufacturer na nag-e-export ng mga makina sa buong mundo.
Ang stock ng wire ay hindi perpektong magkatulad na coil sa coil, at ang temperatura ng paligid ng tindahan ay maaaring bahagyang maglipat ng higpit ng wire sa loob ng walong o labindalawang oras na pagtakbo. Ang isang control system na hinahayaan ang isang operator na mag-nudge sa labas ng diameter o yumuko anggulo nang hindi humihinto sa produksyon at muling naglo-load ng isang programa ay nagpapanatili ng mahabang pagtakbo sa loob ng tolerance nang walang downtime na aabutin ng full stop-and-reprogram cycle. Ito ay isang feature na mas maliit na tunog sa isang spec sheet kaysa sa bilang ng axis o hanay ng wire, ngunit kadalasan ito ang pagkakaiba sa pagitan ng isang shift na nagtatapos ng isang batch nang malinis at isa na nangangailangan ng pangalawang setup na pumasa sa kalahati.
Ang isang detection at tracking device na humihinto sa makina sa isang out-of-tolerance na bahagi ay kapaki-pakinabang lang kung sinusuri nito ang mga dimensyon na talagang mahalaga para sa application — karaniwang nasa labas ng diameter, libreng haba, at sa ilang configuration, ang pitch consistency. Bago umasa sa tampok na ito, sulit na kumpirmahin nang eksakto kung aling mga sukat ang sinusubaybayan ng sistema ng pagtuklas sa isang naibigay na modelo, dahil ang isang awtomatikong paghinto na sumusuri lamang sa isang parameter ay hindi makakahuli ng depekto sa isa pa.
Ang pag-coiling ay ang unang hakbang lamang. Karamihan sa mga natapos na spring ay nangangailangan din ng end grinding para sa flat, square seating surface at isang tempering pass upang mapawi ang panloob na stress mula sa proseso ng coiling. Zhejiang Omnipotent Spring Machine Co.,ltd gumagawa ng mga spring grinding machine at temper furnace sa tabi ng coiling equipment nito, na nagbibigay-daan sa isang spring maker na kumuha ng coiling-to-tempering line mula sa iisang supplier kaysa sa pagtutugma ng kagamitan mula sa magkakahiwalay na vendor na may iba't ibang control interface.
Nakakaapekto ang katumpakan ng paggiling kung gaano kapantay ang pag-upo ng compression spring sa ilalim ng load, at ang hindi pantay na dulo ng lupa ay isang karaniwang sanhi ng napaaga na pagkapagod sa mga automotive suspension spring at industrial compression application. Ang tempering, samantala, ang nagpapatatag sa set point ng spring pagkatapos ng pag-coiling — ang paglaktaw o hindi pagpapatakbo ng hakbang na ito ay isa sa mga mas madalas na reklamo sa kalidad sa mas murang produksyon ng spring.
| Yugto ng Produksyon | Kategorya ng Kagamitan | Tinutugunan ang Quality Salik |
|---|---|---|
| Pag-uukit / pagbuo | CNC spring coiling / camless machine | Diameter, pitch, at katumpakan ng hugis |
| Tapusin ang pagtatapos | Spring grinding machine | Flat, square end na upuan |
| Nakakawala ng stress | Temper furnace | Katatagan ng set-point sa ilalim ng paulit-ulit na pagkarga |
Ang uptime, hindi ang bilis ng raw machine, ang kadalasang mas malaking driver ng aktwal na output ng spring maker sa loob ng isang buong taon. Dalawang praktikal na pattern ng pagpapanatili na nagkakahalaga ng pagpaplano sa paligid: availability ng mga bahagi at self-diagnostics.
Ang WNJ ay nagpapanatili ng isang rolling multi-year na imbentaryo ng mga control board sa pamamagitan ng network ng distributor nito habang pinapanatiling backward-compatible ang firmware, kaya ang mga mas lumang machine program ay maaaring direktang i-load sa kapalit na hardware nang walang muling pagsulat. Para sa isang tindahan na nagpapatakbo ng mga makina sa isang sampung taon na dagdag na iskedyul ng depreciation, ang ganitong uri ng backward compatibility ay umiiwas sa karaniwang problema ng isang pagkabigo ng control board na epektibong nagretiro sa isang makina na hindi man maayos.
Sa mas kaunting mga tauhan sa magdamag na pagtakbo, ang hindi nag-aalaga na pagtuklas ng kasalanan ay higit na mahalaga kaysa sa panahon ng isang ganap na staff na day shift. Ang diskarte ng WNJ, na kinuha mula sa sarili nitong gabay sa field sa mga production manager, ay ang magpatakbo ng mga self-diagnostic na script na nagba-flag ng mga karaniwang anomalya gaya ng pagkabasag ng wire, pagbara ng feed, o pagkasuot ng tool bago sila mauwi sa mas malaking pagtigil o isang batch ng scrap.
Ang isang spring maker na nagsusuri sa anumang CNC spring machine, hindi lamang sa linya ng WNJ, ay dapat magtanong ng dalawang direktang tanong bago bumili: gaano kalayo ang tagal ng compatibility ng firmware, at ano ang awtomatikong ginagawa ng makina kapag nakakita ito ng bahaging wala sa tolerance. Ang dalawang sagot na iyon ay higit na hinuhulaan ang tungkol sa kabuuang halaga ng pagmamay-ari kaysa sa karaniwang ginagawa ng bilang ng axis ng headline.
Ang mga spring na ginawa sa CNC coiling at camless na kagamitan ay pinapakain sa isang mas makitid na hanay ng mga end application kaysa sa iminumungkahi ng malawak na "industrial" na label, at ang pag-alam kung aling application ang tina-target ng isang shop ang mga pagbabago kung aling mga feature ng makina ang pinakamahalaga.
Ang mga suspension system, mekanismo ng pinto, seat adjuster, at iba't ibang latch assemblies ay umaasa sa compression, tension, at torsion spring na kailangang magkaroon ng tolerance sa napakataas na dami ng produksyon at mahabang buhay ng serbisyo sa ilalim ng paulit-ulit na load cycle. Ito ay karaniwang kung saan ang kalidad ng tempering at pagkakapare-pareho ng paggiling ay mahalaga gaya ng katumpakan ng pag-coiling, dahil ang isang spring na pumulupot nang tama ngunit mahina ang init ay mabibigo pa rin nang maaga sa ilalim ng cyclic automotive loading.
Ang mga maliit na diameter, mababang lakas na spring na ginagamit sa mga connector, switch, at contact ng baterya ay nasa manipis na dulo ng hanay ng diameter ng wire at kadalasang inuuna ang dimensional consistency kaysa sa bilis ng hilaw na output, dahil ang isang solong out-of-tolerance na batch ay maaaring makaapekto sa isang buong downstream assembly run.
Pangkalahatang kagamitang pang-industriya — mula sa mga appliances hanggang sa mas mabibigat na makinarya — ay sumasaklaw sa pinakamalawak na hanay ng mga uri ng spring at kadalasan kung saan nagagamit ang camless flexibility ng isang shop, dahil ang mga order ng pang-industriya na kagamitan ay malamang na mas maliliit na run ng mas iba't ibang spring geometries kumpara sa high-volume single-part run ng automotive.
Karamihan sa mga depekto sa coiling ay bumabalik sa isa sa maliit na bilang ng mga ugat, at ang pag-diagnose kung alin ang may kasalanan ay mas mabilis gamit ang isang reference table kaysa sa trial and error sa shop floor.
| Depekto | Karaniwang Root Cause | Unang Pagsasaayos na Subukan |
|---|---|---|
| Hindi pare-pareho ang diameter sa labas | Sipot na coiling point o hindi matatag na wire feed pressure | Siyasatin at palitan ang coiling point; suriin muli ang presyon ng feed roller |
| Hindi pantay na pitch sa kahabaan ng coil | Pagsuot ng tool sa pitch o pagbabagu-bago ng rate ng feed | Suriin ang kondisyon ng pitch tool; i-verify ang katatagan ng bilis ng motor ng feed |
| Ang ibabaw na basag sa mga liko | Bend radius masyadong masikip para sa wire alloy, o coiling speed masyadong mataas | Dagdagan ang radius ng bend o bawasan ang bilis ng pag-coiling para sa alloy na ginagamit |
| Ang haba ng tagsibol ay umaanod sa pagtakbo | Pagputol ng tool wear o wire tension drift | Palitan ang cutting blade; i-recalibrate ang tension roller |
| Napaaga ang pagkapagod pagkatapos ng tempering | Under-tempering o hindi pantay na paggiling sa mga dulo ng tagsibol | I-verify ang oras ng pag-ikot ng temper furnace at squareness ng paggiling |
Ang sumusunod ay isang mapaglarawang halimbawa na maaaring umangkop ang isang spring maker gamit ang sarili nitong mga figure — hindi ito isang quote o isang partikular na presyo ng makina, dahil ang aktwal na halaga ng kagamitan ay nag-iiba ayon sa bilang ng axis, hanay ng wire, at mga opsyon.
Ipagpalagay na ang isang tindahan ay kasalukuyang nag-outsource ng isang torsion-spring order na nagkakahalaga ng katumbas ng isang katamtamang limang-figure na kabuuan bawat taon sa labas ng mga bayarin sa pagpoproseso, at ang isang camless CNC machine na may kakayahang patakbuhin ang geometry na iyon sa loob ng bahay ay nagdadala ng kabuuang halaga ng landed — makina, kargamento, at pag-install — sa mababang anim na numero. Kung ang pagdadala ng trabaho sa loob ng bahay ay magbubukas din ng kapasidad na kumuha ng mga karagdagang katulad na order sa isang maihahambing na margin, ang epektibong payback period ay umiikli nang malaki kumpara sa pagtingin sa inilipat na gastos sa outsourcing lamang.
| Factor | Ano ang Isaksak |
|---|---|
| Kasalukuyang gastos sa outsourcing | Mga taunang bayad na binayaran sa isang gumagawa ng spring sa labas para sa target na bahagi |
| Gastos sa paglapag ng makina | Presyo ng kagamitan kasama ang kargamento, mga tungkulin, at pag-install |
| Idinagdag ang gastos sa pagpapatakbo | Oras ng operator, wire stock, pagpapanatili, at mga utility |
| Halaga ng ekstrang kapasidad | Mga karagdagang order na maa-absorb ng makina lampas sa orihinal na bahagi |
Ang payback period, sa simpleng termino, ay landed cost na hinati sa netong taunang ipon mula sa displaced outsourcing kasama ang anumang margin na nakuha sa mga bagong order na may ekstrang kapasidad. Ang mga tindahan na nagpapatakbo lamang ng mga numero laban sa iisang bahagi na nag-trigger sa pagbili ay may posibilidad na mag-overestimate sa panahon ng pagbabayad, dahil ang flexibility ng camless machine ay kadalasang nagagamit para sa higit sa isang bahagi kapag ito ay nasa sahig.
Ang pagdadala ng spring coiling in-house ay hindi awtomatikong mas mahusay na pagpipilian, at ang desisyon ay karaniwang bumababa sa dami ng order, iba't ibang bahagi, at kung gaano karaming kontrol ang kailangan ng mamimili sa oras ng pag-lead.
Ang punto ng pagpapasya na pinakamadalas na hindi napapansin ay ang overhead ng kontrol sa kalidad. Ang in-house coiling ay nagbibigay ng direktang visibility sa bawat batch habang ginagawa ito, habang inililipat ng outsourcing ang pasanin ng inspeksyon sa mga papasok na pagsusuri sa kalidad sa mga naihatid na bahagi — isang tunay na gastos kahit na ang outsourcing invoice mismo ay mukhang mas mura sa papel.
Ang CNC spring machine ay hindi isang plug-and-run na appliance, at ang paglaktaw sa paghahanda sa site ay isa sa mga mas karaniwang sanhi ng mabatong unang ilang linggo pagkatapos ng paghahatid.
Karamihan sa mga CNC coiling at camless machine ay nangangailangan ng stable na three-phase power supply na may sukat sa servo motor draw ng makina, kasama ang malinis na naka-compress na hangin para sa pneumatic feed at clamping function kung saan ginagamit ang mga iyon. Ang pag-load sa sahig at paghihiwalay ng vibration ay higit na mahalaga sa mga high-axis na camless na makina, dahil ang kanilang mas mahigpit na tolerance ay mas sensitibo sa floor-transmitted vibration mula sa mga katabing kagamitan tulad ng mga press o heavy grinding machine.
Karaniwang kasama sa paunang pag-commissioning ang pagpapatakbo ng mga sample na bahagi sa mga diameter ng wire at geometries na inaasahan ng shop na gawin, na nagkukumpirma ng mga pagpapaubaya laban sa sariling mga gauge ng shop sa halip na lamang sa ulat ng pagsubok ng manufacturer, at mga operator ng pagsasanay sa parehong regular na pagsasaayos ng parameter at ang mga pangunahing hakbang sa pag-troubleshoot na sakop sa talahanayan ng depekto sa itaas. Ang mga tindahan na nagtatayo sa panahon ng pagkomisyon gamit ang totoong produksyon na wire, sa halip na tumanggap ng makina sa isang sample ng demonstrasyon, ay may posibilidad na makakuha ng mga isyu sa pagkakalibrate bago sila lumabas sa isang batch na nakaharap sa customer.
| Termino | Ano ang Ibig Sabihin Nito |
|---|---|
| Coiling point | Ang tool na gumagabay sa wire sa nakapulupot na diameter nito habang pinapakain ito sa makina |
| Tool ng pitch | Ang tool na kumokontrol sa spacing sa pagitan ng mga coil sa haba ng spring |
| Spring-back | Ang antas kung saan nakakarelaks ang wire patungo sa orihinal nitong hugis pagkatapos na baluktot, kung saan ang makina ay dapat na ma-program upang mabayaran ang |
| Libreng haba | Ang haba ng isang natapos na spring kapag wala ito sa ilalim ng pagkarga |
| Camless | Isang disenyo ng makina na gumagamit ng mga independiyenteng hinimok na servo axes sa halip na mga mechanical cam stack upang hubugin ang wire |
Ang mga gumagawa ng spring sa labas ng China na sinusuri ang isang supplier ng CNC spring machine ay karaniwang tumitimbang ng tatlong bagay na lampas sa spec sheet ng makina: suporta sa wika, logistik ng mga ekstrang bahagi, at saklaw ng serbisyo sa rehiyon. Ang WNJ ay nagtayo ng mga tanggapang sangay sa Shanghai, Beijing, at lalawigan ng Shandong sa loob ng bansa, kasama ng mga internasyonal na ahente na sumasaklaw sa Europe, Turkey, India, South Korea, at Argentina, na nagpapaikli sa landas para sa mga kahilingan sa mga piyesa at serbisyo sa labas ng mainland China.
Para sa anumang order sa ibang bansa, sulit na kumpirmahin ang tatlong bagay nang direkta sa manufacturer bago tapusin ang isang pagbili: kung aling ahente o opisina ang sumasaklaw sa rehiyon ng bumibili, inaasahang lead time para sa mga bahagi ng pagsusuot tulad ng mga guide bushing at cutting tool, at kung available ang dokumentasyon ng makina at ang control interface sa wikang ginagamit ng mamimili.
Ang isang spring coiling machine ay pangunahing binuo upang wind wire sa isang helical compression o tension spring na hugis. Ang spring forming machine (kung minsan ay tinatawag na wire forming machine) ay sumasaklaw sa mas malawak na hanay ng mga baluktot at hugis na bahagi ng wire na lampas sa isang simpleng coil, kabilang ang mga bracket, hook, at custom na wire form na ginagamit sa mga automotive at electronics assemblies.
Ang mga simpleng torsion spring ay kadalasang maaaring gawin sa isang 5-axis cam-driven na makina. Ang double torsion spring, hugis-pagoda na torsion parts, o torsion spring na sinamahan ng pangalawang bending ay karaniwang nangangailangan ng 10-axis o 12-axis camless machine, dahil ang mga geometries na ito ay nangangailangan ng independiyenteng kontroladong mga bending arm sa halip na isang fixed cam sequence.
Ito ay ganap na nakasalalay sa halo ng produkto sa halip na isang solong perpektong numero. Ang isang tindahan na gumagawa ng maliliit na electronics o appliance spring ay bihirang kailangang lumampas sa humigit-kumulang 3mm, habang ang automotive suspension at heavy industrial equipment ay karaniwang nangangailangan ng mga machine na may rating na hanggang 8.0mm, na tumutugma sa itaas na dulo ng mga range na makikita sa CNC coiling series gaya ng WNJ's.
Ito ay depende sa iba't-ibang order nang higit sa dami ng order. Ang isang tindahan na nagpapatakbo ng isa o dalawang spring geometries sa mataas na volume ay bihirang mabawi ang pagkakaiba sa presyo. Ang isang tindahan na may mga madalas na pagbabago sa pagitan ng iba't ibang mga hugis ng tagsibol ay kadalasang bumabawi ng karagdagang gastos sa pamamagitan ng oras na natipid na hindi muling nagti-time ng mga stack ng cam sa pagitan ng mga trabaho.
Ang isang praktikal na baseline ay sinusuri ang ekstrang control-board na stock at firmware at pabalik na compatibility sa oras ng pagbili at muli sa anumang pangunahing kagamitan sa tindahan na nagre-refresh, dahil ang isang pagkabigo ng control board na walang katugmang kapalit ay isa sa mga mas karaniwang dahilan kung hindi man ay maagang nagretiro ang machine na may sound coiling.
Hindi ito mahigpit na kinakailangan, ngunit ang pagkuha ng coiling, grinding, at tempering equipment mula sa isang supplier — tulad ng pinagsamang linya ng produkto ng WNJ — ay karaniwang pinapasimple ang control-interface na pagsasanay at mga contact point ng serbisyo kumpara sa pagtutugma ng kagamitan mula sa magkakahiwalay na vendor na may iba't ibang system.
Ang pag-outsourcing sa isang contract spring maker sa pangkalahatan ay mas may katuturan para sa mababa o hindi regular na dami ng order, mga one-off na prototype, o geometries na napakabihirang na ang isang dedikadong in-house na makina ay hindi gumagana sa halos buong taon. Kapag ang volume ay sapat na upang mapanatili ang isang makina sa makatwirang paggamit, ang in-house na coiling ay karaniwang nag-aalok ng mas mahusay na lead-time na kontrol at direktang kalidad ng visibility.
Ang pinakakaraniwang dahilan ay ang pagod na coiling point o hindi matatag na wire feed pressure. Ang pag-inspeksyon at, kung kinakailangan, pagpapalit ng coiling point, pagkatapos ay muling suriin ang presyon ng feed roller, ay ang karaniwang unang hakbang sa pag-troubleshoot bago ipagpalagay na ang control program mismo ang may kasalanan.
Karamihan sa mga makina ay nangangailangan ng stable na three-phase power supply na tumutugma sa servo motor draw, malinis na naka-compress na hangin kung saan ginagamit ang mga pneumatic function, at sapat na floor loading na may vibration isolation — partikular para sa mga high-axis na camless machine, na ang mas mahigpit na tolerance ay mas sensitibo sa vibration mula sa mga kalapit na kagamitan.
