Bending Metal Machine at Spring Bending Machine: Buong Gabay

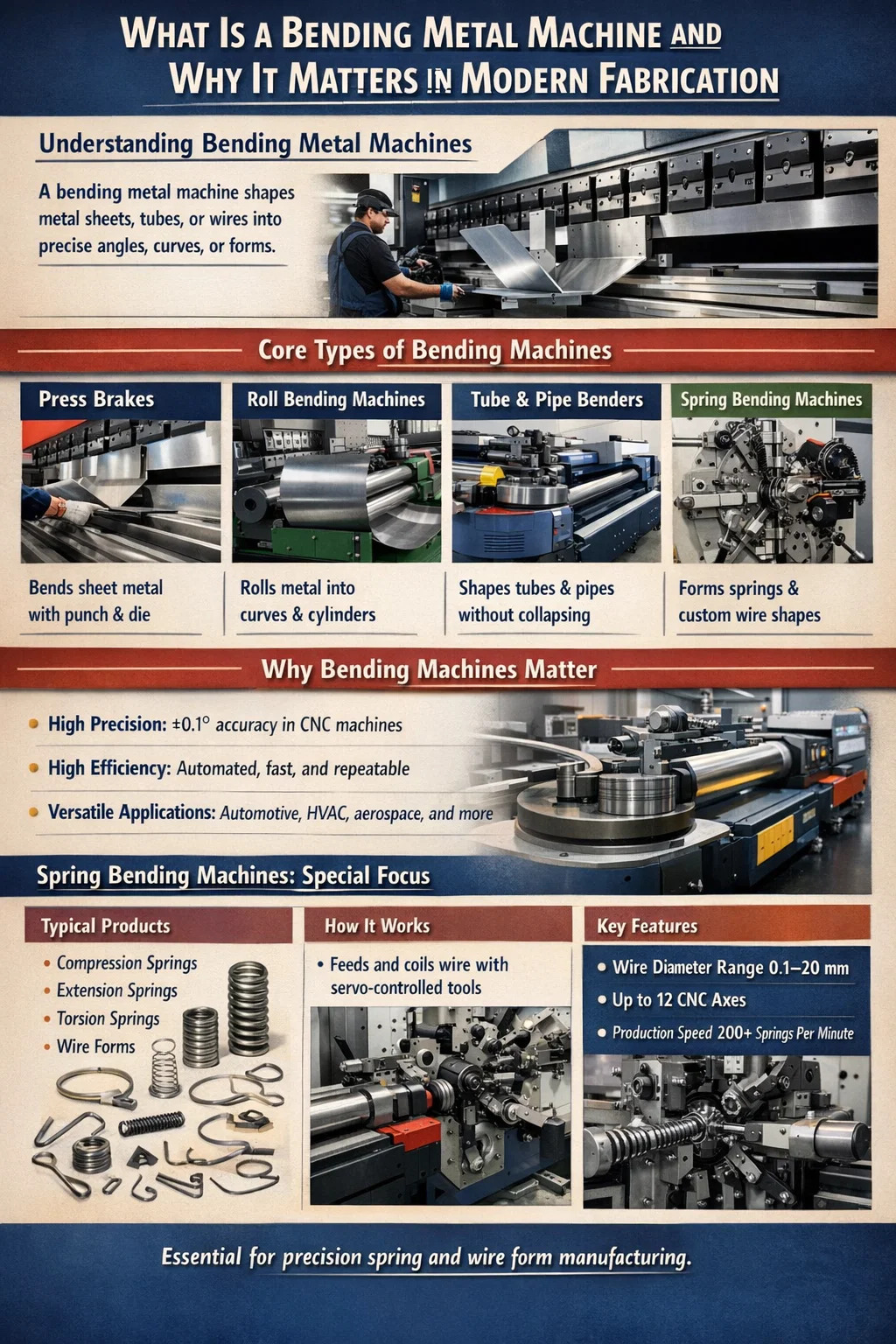

Ano ang Bending Metal Machine at Bakit Ito Mahalaga sa Modernong Fabrication

A bending metal machine ay pang-industriya na kagamitan na idinisenyo upang i-deform ang mga metal na workpiece — mga sheet, bar, tubo, o wire — sa mga tiyak na anggulo, kurba, o kumplikadong mga three-dimensional na hugis nang walang pagputol o hinang. Ang pangunahing konklusyon ay diretso: kung ang iyong linya ng produksyon ay nangangailangan ng pare-pareho, nauulit na mga hugis ng metal sa sukat, ang isang nakatuong bending machine ay hindi opsyonal na kagamitan — ito ang gulugod ng iyong daloy ng trabaho. Ang manu-manong baluktot ay nagpapakilala ng pagkakamali ng tao, hindi pantay na radii ng liko, at pagkapagod ng operator; Tinatanggal ng mekanikal na baluktot ang lahat ng tatlo.

Ang mga modernong metal bending machine ay mula sa simpleng hydraulic press brake na may kakayahang ibaluktot ang 3 mm na mild steel plate hanggang sa mga sopistikadong CNC multi-axis system na maaaring magsagawa ng 40 natatanging mga pagkakasunod-sunod ng bend sa isang solong automated cycle. Ang isang mid-range na CNC press brake, halimbawa, ay maaaring makamit ang angular repeatability na ±0.1°, na mahalagang hindi maabot sa pamamagitan ng manual na operasyon. Para sa mga automotive bracket, HVAC ductwork, furniture frame, electrical enclosure, at daan-daang iba pang kategorya ng produkto, ang antas ng katumpakan na ito ay hindi isang luho — ito ay kinakailangan sa pagmamanupaktura.

Ang spring bending machine ay isang espesyal na subset ng mas malawak na pamilya ng bending machine. Habang ang isang pangkalahatang press brake ay nakatutok sa sheet metal, a spring bending machine ay partikular na inengineered sa wind, coil, at form ng wire o rod stock sa mga compression spring, extension spring, torsion spring, at custom na wire form. Ang dalawang uri ng makina na ito ay madalas na magkakasamang nabubuhay sa parehong pasilidad — at ang pag-unawa sa kung paano sila umakma sa isa't isa ay mahalaga para sa anumang kagamitan sa pagkukunan ng fabrication manager.

Mga Pangunahing Uri ng Bending Metal Machine at Ang mga Aplikasyon Nito

Ang terminong "bending metal machine" ay isang payong na sumasaklaw sa ilang natatanging mga arkitektura ng makina. Ang pagpili ng maling uri para sa iyong aplikasyon ay humahantong sa hindi magandang kalidad ng bahagi, labis na pagkasuot ng kasangkapan, at hindi kinakailangang paggasta sa kapital. Nasa ibaba ang isang structured breakdown ng mga pangunahing kategorya.

Pindutin ang Brakes

Ang press brake ay ang pinakatinatanggap na sheet metal bending machine sa buong mundo. Gumagamit ito ng punch at die set para ilapat ang localized na puwersa sa isang tuwid na linya, na lumilikha ng isang liko bawat stroke. Ang mga hydraulic press brake ay nangingibabaw sa mga heavy-duty na application — baluktot na steel plate na hanggang 25 mm ang kapal sa baluktot na haba na 6 na metro o higit pa. Ang mga electric servo press brake, na lalong sikat mula noong 2018, ay nag-aalok ng pagtitipid ng enerhiya na 30–50% kumpara sa mga hydraulic counterpart at nagbibigay ng mas mabilis na cycle ng mga oras para sa thin-gauge na trabaho (0.5–3 mm). Ang CNC press brakes ay nagdaragdag ng programmable back-gauge positioning, automatic crowning compensation, at multi-step bend sequencing, na binabawasan ang oras ng pag-setup mula sa mga oras hanggang minuto kapag nagpapalipat-lipat sa pagitan ng mga part program.

Roll Bending Machine

Ang mga roll bending machine - tinatawag ding plate roller o section benders - ay gumagamit ng dalawa o tatlong pinapatakbo na roll upang patuloy na i-curve ang metal sa mga arc, ring, o cylinder. Ang mga ito ay kailangang-kailangan para sa paggawa ng pressure vessel, produksyon ng tubo, gawaing bakal sa arkitektura, at paggawa ng tangke. Ang isang three-roll symmetrical machine ay ang pamantayan para sa paggawa ng malalaking diameter na mga cylinder mula sa flat plate. Ang isang four-roll machine ay nagdaragdag ng pang-apat na roll na paunang yumuko sa nangungunang gilid, inaalis ang flat spot na klasikong limitasyon ng mga three-roll na disenyo. Ang baluktot na radii mula sa masikip na 150 mm na kurba hanggang sa banayad na mga arko na umaabot ng ilang metro ay makakamit depende sa tonelada ng makina at diameter ng roll.

Mga Tube at Pipe Bending Machine

Ang mga tube bending machine ay nagbaluktot ng mga guwang na seksyon - bilog, parisukat, o hugis-parihaba na tubing - nang hindi nababagsak ang cross-section. Ang rotary draw bending, ang pinakatumpak na paraan, ay ikinakapit ang tubo laban sa isang form die at iniikot ito sa paligid ng fixed bend die, kadalasang may panloob na mandrel na pumipigil sa pagbagsak ng pader. Ang pamamaraang ito ay pamantayan sa mga sistema ng tambutso ng sasakyan, mga roll cage, mga frame ng bisikleta, at mga linya ng haydroliko ng aerospace. Ang mga CNC tube bender na may mga multi-stack tooling head ay maaaring gumawa ng mga bahagi na nangangailangan ng maraming liko sa iba't ibang eroplano - ang isang solong bahagi ng tambutso ng sasakyan ay maaaring magkaroon ng 8 hanggang 12 natatanging mga liko na nakaprograma sa pagkakasunud-sunod.

Mga Wire at Spring Bending Machine

Ang mga wire bending machine at spring bending machine ay humahawak ng mas maliit na diameter na stock - karaniwang wire mula 0.1 mm hanggang 20 mm ang lapad - at binubuo ito sa mga kumplikadong two-dimensional o three-dimensional na wire form, clip, bracket, hook, at spring. Ang kategoryang ito ay karapat-dapat sa nakatuong talakayan at sinasaklaw nang malalim sa mga susunod na seksyon.

Spring Bending Machine: Paano Ito Gumagana at Ano ang Pinagbubukod Nito

A spring bending machine — tinutukoy din bilang spring coiling machine, CNC spring dating, o wire forming machine depende sa configuration — ay isang napaka-espesyal na bending metal machine na idinisenyo upang iproseso ang wire stock sa mga spring at wire form sa mataas na throughput. Ang pag-unawa sa prinsipyo ng pagpapatakbo nito ay nakakatulong na linawin kung bakit hindi ito basta-basta mapapalitan ng isang general-purpose na bending machine.

Ang Wire Feed at Mekanismo ng Pagbubuo

Ang wire ay kinukuha mula sa isang spool o itinuwid mula sa isang coil at pinapakain sa pamamagitan ng precision guide rollers papunta sa forming zone. Ang mekanismo ng feed — karaniwang isang servo-driven na pinch roll system — ay kumokontrol sa haba ng wire na ibinibigay sa isang katumpakan na ±0.05 mm. Sa forming zone, pinapalihis ng coiling point o forming tool ang wire upang lumikha ng diameter ng coil. Ang pitch tool ay sabay na kinokontrol ang axial advance ng coil, na tinutukoy ang libreng haba at pitch ng spring. Ang isang mekanismo ng pagputol - alinman sa isang rotary cutter o isang cam-driven na cam knife - pinuputol ang natapos na spring mula sa wire sa naka-program na punto.

Sa CNC spring bending machine, bawat axis — haba ng feed, coiling point position, pitch tool angle, at cut timing — ay independiyenteng kinokontrol ng servo at naka-synchronize sa pamamagitan ng central motion controller. Ang mga high-end na makina mula sa mga tagagawa gaya ng Wafios, Itaya, o Bamatec ay maaaring gumawa ng mga compression spring sa mga rate na lumampas 200 piraso bawat minuto para sa maliit na diameter na wire (sa ilalim ng 1 mm), na may dimensional na repeatability na hindi maaaring lapitan ng manual spring winding.

Mga Uri ng Springs na Ginawa

• Mga compression spring: Helical coils na lumalaban sa compressive force. Ang pinakakaraniwang uri ng spring, na ginagamit sa lahat ng bagay mula sa mga ballpen hanggang sa mga automotive valve train.
• Mga extension spring: Malapit na sugat ang mga coils na may mga kawit sa bawat dulo, na idinisenyo upang labanan ang pag-uunat. Ang geometry ng hook ay naka-program sa CNC cycle.
• Mga torsion spring: Wire na nasugatan sa isang coil na may mga tuwid na binti na nag-iimbak ng enerhiya kapag pinilipit. Ang mga bisagra ng pinto, mga clothespins, at mga mekanismo ng pinto ng garahe ay umaasa sa mga torsion spring.
• Mga anyo ng kawad: Mga custom na hugis ng bent wire — mga clip, bracket, handle, ring, at hook — na ginawa sa multi-axis CNC wire bending machine na maaaring yumuko ng wire sa 3D space.
• Conical at barrel spring: Variable-diameter spring na nangangailangan ng coordinated adjustment ng coiling point sa panahon ng forming cycle — isang kakayahan na natatangi sa CNC spring bending machine.

Ang Papel ng Springback sa Spring Bending

Springback — ang nababanat na pagbawi ng metal pagkatapos ng baluktot — ay ang pangunahing hamon sa lahat ng mga operasyon ng metal bending, ngunit ito ay lalong kritikal sa pagmamanupaktura ng tagsibol. Dahil nakadepende ang pagganap ng spring sa mga tumpak na geometric na dimensyon (libreng haba, diameter ng coil, pitch), ang anumang springback na nagdudulot ng dimensional deviation ay direktang nagsasalin sa isang spring na nabigo sa detalye ng pagkarga. Ang mga CNC spring bending machine ay nagbabayad para sa springback ayon sa algorithm: ang control software ay nag-o-overbends sa wire sa isang kalkuladong halaga upang pagkatapos ng elastic recovery, ang natapos na spring ay dumapo sa target na dimensyon. Ang halaga ng overbend na ito ay nag-iiba sa wire material, diameter, temper condition, at bend radius, at iniimbak ng mga modernong makina ang mga halagang ito sa mga materyal na aklatan para sa mabilis na pagbabago ng trabaho.

Mga Pangunahing Teknikal na Detalye upang Suriin Kapag Bumibili ng Bending Metal Machine

Ang pagbili ng bending metal machine — kung isang press brake, spring bending machine, o tube bender — ay nangangailangan ng pagsusuri ng isang hanay ng mga teknikal na parameter na tumutukoy kung ang makina ay talagang makakagawa ng iyong mga piyesa. Ang pag-asa sa paglalarawan ng isang salesperson nang hindi bini-verify ang mga numerong ito laban sa iyong mga kinakailangan sa bahagi ay kung paano napupunta ang mga kumpanya sa mga makina na hindi magawa ang trabaho.

Para sa Press Brakes at Sheet Metal Bending Machine

• Tonela: Ang pinakamataas na puwersa ng baluktot na maaaring ilapat ng makina, na ipinahayag sa tonelada o kilonewton. Ang maliit na tonelada ay nagdudulot ng hindi kumpletong pagliko; ang sobrang laki ng tonelada ay nag-aaksaya ng kapital at enerhiya. Kalkulahin ang kinakailangang tonelada gamit ang formula: T = (575 × t² × L) / V, kung saan ang t ay ang kapal ng materyal sa mm, ang L ay haba ng liko sa mm, at ang V ay lapad ng pagbubukas ng die.
• Haba ng baluktot: Ang maximum na haba ng isang tuwid na liko, karaniwang 1.25 m hanggang 6 m. Tiyaking lumampas ito sa iyong pinakamahabang dimensyon ng bahagi.
• Back-gauge na paglalakbay at katumpakan: Inilalagay ng back-gauge ang materyal bago ang bawat liko. Ang CNC back-gauge na may ±0.01 mm na katumpakan ng pagpoposisyon ay ang pamantayan para sa katumpakan na trabaho.
• Buksan ang taas at stroke: Tinutukoy kung gaano kalalim ang isang kahon o channel na maaaring baluktot nang hindi tumatama ang bahagi sa frame ng makina.
• Sistema ng korona: Ang mga malalaking makina ay lumilihis sa ilalim ng pagkarga, na nagiging sanhi ng gitna ng liko upang maging mas mababaw kaysa sa mga gilid. Awtomatikong binabayaran ng aktibong sistema ng pagpuputong ang pagpapalihis na ito.

Para sa Spring Bending Machines

• Saklaw ng diameter ng wire: Ang bawat makina ay na-rate para sa isang partikular na hanay ng diameter ng wire — halimbawa, 0.3–3.5 mm o 1–8 mm. Ang pagpapatakbo sa labas ng saklaw na ito ay nagpapababa ng kalidad at nanganganib sa pagkasira ng makina.
• Bilang ng CNC axes: Ang mga entry-level na spring coiling machine ay maaaring may 4 na palakol; Ang mga advanced na multi-slide wire forming machine ay maaaring magkaroon ng 8 hanggang 16 na independiyenteng servo axes, na nagpapagana ng mga kumplikadong 3D wire form sa isang solong cycle.
• Bilis ng produksyon: Sinusukat sa mga piraso bawat minuto. Malaki ang pagkakaiba-iba ng bilis sa pamamagitan ng wire diameter at spring geometry — ang isang makina na gumagawa ng 200 ppm sa 0.5 mm wire ay maaari lamang gumawa ng 30 ppm sa 3 mm wire.
• Saklaw ng diameter ng coil: Ang minimum at maximum na panlabas na diameter ng mga spring na maaaring gawin ng makina, na tinutukoy ng hanay ng pagsasaayos ng coiling point.
• Control system at interface ng programming: Ang mga makabagong spring bending machine ay gumagamit ng proprietary CNC controllers na may mga graphical programming interface. Nag-aalok ang ilang manufacturer ng simulation software na nagpi-preview sa spring geometry bago magpatakbo ng wire, na makabuluhang binabawasan ang setup scrap.
• Feed straightener: Ang multi-roll wire straightener upstream ng forming zone ay nag-aalis ng natitirang curvature mula sa coiled wire stock. Ang hindi sapat na pagwawasto ay isang nangungunang sanhi ng hindi pantay na geometry ng tagsibol.

Mga Materyales na Pinoproseso ng Mga Bending Metal Machine

Tinutukoy ng materyal na baluktot ang pagpili ng tooling, mga kinakailangan sa tonelada, kompensasyon ng springback, at maaabot na radius ng bend. Hindi lahat ng metal ay pantay na nakayuko, at ang isang bending metal machine na na-optimize para sa banayad na bakal ay maaaring magdulot ng ganap na magkakaibang mga resulta - o mabigo nang husto - kapag sinusubukang yumuko ang hardened spring steel o titanium.

Mild Steel at Mababa-Carbon Steel

Ang default na reference na materyal para sa mga bending metal machine. Ang banayad na bakal (lakas ng ani na humigit-kumulang 250 MPa) ay mapagpatawad, malinis na yumuko, at may katamtamang springback. Ito ang materyal na ginamit sa mga rating ng tonelada ng makina at mga rekomendasyon sa pagbubukas ng mamatay. Grade S235 o A36 mild steel bends maasahan sa isang minimum na inside bend radius ng 0.5× materyal kapal nang walang crack.

Mataas-Strength at Advanced High-Strength Steel

HSLA steel (yield strength 350–700 MPa) at AHSS grades na ginagamit sa automotive body structures ay nangangailangan ng mas malaking tonelada upang yumuko — madalas 2 hanggang 3 beses ang toneladang kinakailangan para sa katumbas na kapal ng banayad na bakal . Ang springback ay proporsyonal din na mas mataas: ang 90° bend sa HSLA steel ay maaaring mangailangan ng programming ng punch sa 84–87° upang makamit ang 90° pagkatapos ng springback recovery. Dapat ding mas malawak ang pagbubukas ng mamatay upang maiwasan ang pag-crack sa liko na linya.

Hindi kinakalawang na asero

Ang mga Austenitic na hindi kinakalawang na asero (304, 316) ay tumigas sa panahon ng pagyuko, na nagpapataas ng resistensya habang umuusad ang baluktot. Nangangailangan sila ng humigit-kumulang 50% na mas maraming tonelada kaysa sa banayad na bakal na may parehong kapal at nagpapakita ng binibigkas na springback. Ang mga ibabaw ng tool ay dapat panatilihing malinis upang maiwasan ang hindi kinakalawang na asero mula sa pagkuha ng kontaminasyon, na nagiging sanhi ng kaagnasan sa serbisyo.

Aluminum Alloys

Ang aluminyo ay nangangailangan ng mas kaunting tonelada kaysa sa bakal ngunit mas madaling kapitan ng pagmamarka at pag-crack sa ibabaw kung nakayuko sa direksyon ng butil ng sheet. Kritikal ang kondisyon ng temper: Ang 5052-H32 ay madaling yumuko sa isang 1x na radius ng kapal, habang ang 6061-T6 sa parehong kapal ay maaaring pumutok maliban kung ang radius ng bend ay tumaas sa 3-4x na kapal. Ang mga spring bending machine na nagpoproseso ng aluminum wire para sa mga industriyang elektrikal o packaging ay dapat gumamit ng mga pinakintab na gabay at mga tool sa pagbubuo upang maiwasan ang pinsala sa ibabaw.

Spring Steel at Hard-Drawn Wire

Spring steel — karaniwang high-carbon steel (0.6–1.0% carbon) o alloy spring steel gaya ng 51CrV4 — ay ang pangunahing materyal para sa spring bending machine. Ang mga materyales na ito ay may yield strength na 1,000–2,000 MPa at napakataas na springback. Ang isang spring bending machine ay dapat na may kakayahang maglapat ng mga pwersang bumubuo na lumampas sa lakas ng ani ng wire habang tumpak na kinokontrol ang plastic deformation na tumutukoy sa huling geometry ng spring. Ang music wire (ASTM A228) ay ang pinakakaraniwang spring wire grade — higit sa 70% ng precision compression spring ay nasugatan mula sa music wire o hard-drawn wire dahil sa kanilang pare-parehong tensile strength at surface quality.

CNC vs. Hydraulic vs. Manual: Pagpili ng Tamang Control System

Ang bawat bending metal machine ay nahuhulog sa isa sa tatlong mga tier ng kontrol: manual, hydraulic/mechanical na may mga pangunahing kontrol, o buong CNC. Ang bawat baitang ay may natatanging profile sa cost-to-capability, at ang tamang pagpipilian ay depende sa dami ng produksyon, pagiging kumplikado ng bahagi, at magagamit na kasanayan ng operator.

Mga Manu-manong Bending Machine

Ang mga manual na folder brake, hand-operated box at pan brakes, at manually adjusted spring coiling machine ay angkop para sa prototype na trabaho, napakababang volume production (mas mababa sa 50 parts per run), o mga sitwasyon kung saan ang iba't ibang bahagi ay napakataas at patuloy na nagbabago ang mga setup. Mababa ang kanilang capital cost — isang manual folder brake na may kakayahang baluktot ang 1.2 mm na bakal sa 1 m ay mabibili sa halagang $500–$3,000. Ang tradeoff ay kalidad na umaasa sa operator, mabagal na throughput, at makabuluhang pisikal na pagsisikap para sa mas mabibigat na gauge. Sa isang konteksto ng pagmamanupaktura ng tagsibol, ginagamit pa rin ang mga manu-manong spring winding lathe para sa prototyping at custom na single-piece na mga order kung saan lalampas ang oras ng programming ng CNC sa halaga ng mga bahagi.

Mga Hydraulic Machine na may Mga Pangunahing Kontrol

Ang mga hydraulic press brake na may simpleng depth stop at manu-manong nakatakdang back-gauge ay kumakatawan sa workhorse ng maliliit at katamtamang mga tindahan ng fabrication sa buong mundo. Ang mga makinang ito ay masungit, medyo diretso sa pagpapanatili, at may kakayahang magtrabaho nang mabigat. Ang isang 100-tonelada, 2.5 m hydraulic press brake na may pangunahing 2-axis back-gauge ay karaniwang nagkakahalaga ng $15,000–$40,000 depende sa tatak at pinanggalingan. Angkop ang mga ito para sa medium-volume run ng mga simpleng bahagi — mga tuwid na flanges, channel, at anggulo sa banayad na bakal o aluminyo kung saan kinakailangan ang isa o dalawang liko bawat bahagi.

Mga CNC Bending Machine

Binabago ng buong kontrol ng CNC ang isang bending machine sa isang programmable manufacturing cell. Ang isang CNC press brake ay nag-iimbak ng daan-daang bahagi ng mga programa, ang bawat isa ay tumutukoy sa pagkakasunud-sunod ng liko, mga posisyon sa back-gauge, lalim ng paglalakbay ng suntok, pagwawasto ng korona, at mga parameter ng materyal. Ang mga operator ay pumipili ng isang programa, i-load ang bahagi, at awtomatikong isinasagawa ng makina ang buong pagkakasunud-sunod ng liko. Ang oras ng pag-setup para sa isang umuulit na trabaho ay bumaba mula 45–90 minuto (sa isang manu-manong itinakda na makina) hanggang sa wala pang 5 minuto. Para sa isang pabrika na nagpapatakbo ng 20–30 iba't ibang numero ng bahagi bawat araw, ang pagbawas na ito sa hindi produktibong oras ay mas nagkakahalaga taun-taon kaysa sa premium ng presyo ng CNC system.

Ang CNC spring bending machine ay naghahatid ng kahalintulad na mga benepisyo: kapag ang isang spring program ay naisulat at naging kwalipikado, ang bawat kasunod na production run ay magsisimula mula sa isang kilalang magandang baseline. Ang mga pagbabago sa parameter — diameter ng coil, libreng haba, pitch — ay nangangailangan lamang ng mga pag-edit ng software sa halip na mga mekanikal na pagsasaayos. Kasama sa mga nangungunang CNC spring machine controllers mula sa Wafios (Germany) at Itaya (Japan) ang real-time na dimensional na feedback: isang pinagsama-samang sistema ng pagsukat ang sumusuri sa bawat spring laban sa naka-program na detalye, na awtomatikong tinatanggihan ang mga bahaging wala sa tolerance. Bumaba ng 60–80% ang oras ng kwalipikasyon sa unang artikulo kumpara sa manu-manong itinakda ang mga coiling machine.

Tooling para sa Bending Metal Machine: Pagpili, Pagpapanatili, at Gastos

Ang baluktot na makina ay kasing kakayahan lamang ng tooling nito. Para sa mga press brakes, tinutukoy ng punch at die set ang pinakamababang radius ng bend, maaabot na anggulo ng bend, at maximum na kapal ng materyal. Para sa mga spring bending machine, ang mga coiling tool, pitch tools, at cutting tool ay tumutukoy sa mga spring geometries na maaaring gawin. Ang tooling ay isang umuulit na gastos na dapat isama sa kabuuang halaga ng pagkalkula ng pagmamay-ari.

Pindutin ang Brake Tooling

Ang standard European-style (Trumpf/Wila compatible) press brake tooling ay naging de facto global standard, na may tooling mula sa isang manufacturer na umaangkop sa mga makina mula sa dose-dosenang iba pa. Ang mga profile ng punch ay mula sa acute angle punch (30°) para sa masikip na flanges hanggang sa gooseneck na mga suntok para sa malalim na box bending hanggang sa hemming punch para sa zero-radius folds. Pinipili ang mga pagbubukas ng V-die batay sa kapal ng materyal: ang pamantayan ng industriya ay V-opening = 6–10× kapal ng materyal para sa air bending. Ang mga tumigas na tool na bakal ay sumuntok at namamatay sa karaniwang mga pagsasaayos na tumatagal ng 500,000 hanggang 1,000,000 stroke bago nangangailangan ng reconditioning. Specialty tooling — roller followers para sa radius bending, offset punch para sa makitid na flanges — nagdaragdag ng versatility ngunit pinapataas ang gastos ng imbentaryo ng tooling.

Spring Bending Machine Tooling

Ang tooling para sa isang spring bending machine ay mas partikular sa application kaysa sa press brake tooling. Ang mga coiling point ay karaniwang tungsten carbide na may tip upang mapaglabanan ang tuluy-tuloy na abrasion ng high-tensile wire sa mataas na bilis. Maaaring tumagal ng 50–200 milyong cycle ang coiling point bago palitan, ngunit malaki ang pagkakaiba nito sa kondisyon ng wire surface at lubrication. Ang mga pitch tool, guide tubes, at cut-off tool ay napapailalim din sa pagsusuot at dapat suriin sa mga regular na pagitan. Ang pagpapanatili ng isang stock ng mga tooling consumable — partikular para sa mataas na dami ng production spring — ay pumipigil sa magastos na hindi planadong downtime. Ang halaga ng isang kumpletong tooling set para sa isang bagong spring profile sa isang CNC spring bending machine ay umaabot mula $200 hanggang $2,000 depende sa pagiging kumplikado, na katamtaman kumpara sa halaga ng press brake tooling para sa hindi pangkaraniwang bahagi ng geometries.

Mga Kasanayan sa Pagpapanatili ng Tooling

• Suriin ang mga tip sa suntok ng preno ng pindutin para sa chipping o deformation bawat 50,000 stroke; ang isang chipped punch ay lumilikha ng stress riser sa baluktot na bahagi na maaaring magdulot ng napaaga na pagkabigo sa serbisyo.
• Panatilihing malinis ang V-die surface sa mga metal na labi; ang mga naka-embed na particle ay nagdudulot ng pagmamarka sa ibabaw sa ilalim ng workpiece.
• Maglagay ng naaangkop na wire lubricant (karaniwang nalulusaw sa tubig na drawing oil) sa spring bending machine wire feeds; ang hindi sapat na pagpapadulas ay nagpapataas ng pagkasira ng tool sa coiling sa pamamagitan ng isang factor na 3–5×.
• Mag-imbak ng press brake tooling sa mga nakalaang rack na pumipigil sa pagdikit sa pagitan ng mga cutting edge; Ang pakikipag-ugnay sa tool-to-tool ay nagdudulot ng micro-chipping na lubos na nagpapaikli sa buhay ng serbisyo.
• Mag-log ng mga siklo ng paggamit ng tooling at magtatag ng mga agwat ng kapalit batay sa nasusukat na pagkasuot, hindi lamang ang visual na inspeksyon — ang dimensional drift na nauugnay sa pagsusuot sa mga dimensyon ng spring ay kadalasang nauuna sa nakikitang pagkasira ng tool.

Mga Karaniwang Problema sa Kalidad sa Metal Bending at Paano Aayusin ang mga Ito

Ang bawat baluktot na metal machine na operasyon ay nakakaranas ng paulit-ulit na mga isyu sa kalidad. Ang pagtukoy sa ugat — makina, tooling, materyal, o programming — ang kinakailangan para sa pag-aayos ng problema. Ang mga sumusunod ay ang pinakakaraniwang mga depekto na nararanasan sa press brake at spring bending operations, kasama ang mga sanhi at pagwawasto ng mga ito.

Angle Inconsistency sa Haba ng Bend

Sintomas: Ang 90° na liko ay may sukat na 90° sa gitna ngunit 92° sa mga dulo, o vice versa. Dahilan sa isang press brake: pagpapalihis ng frame ng makina (pagyuko) sa ilalim ng pagkarga, na nagiging sanhi ng paglihis ng gitna ng kama nang higit sa mga dulo. Pagwawasto: buhayin ang sistema ng pagpaparangal; kung ang makina ay walang korona, gumamit ng naka-segment na die na may mas makapal na mga seksyon sa gitna, o bawasan ang haba ng liko upang manatili sa loob ng na-rate na kapasidad ng tuwid na liko ng makina. Sa isang spring bending machine, ang pagkakaiba-iba ng pitch sa haba ng spring ay nagmumungkahi ng pagod na pitch tool o hindi pare-parehong pagtuwid ng wire.

Pagkakaiba-iba ng Springback sa Pagitan ng mga Bahagi

Sintomas: Ang mga bahaging nakatungo sa parehong programa ay lumalabas na may bahagyang magkakaibang anggulo — sa loob ng isang batch o sa pagitan ng mga batch. Sanhi: pagkakaiba-iba ng materyal na ari-arian sa pagitan ng mga coil o sheet. Kahit na ang sertipikadong materyal sa parehong grado ay maaaring mag-iba ng ±5–10% sa lakas ng ani sa pagitan ng mga init ng produksyon. Pagwawasto: ang ibabang baluktot (coining) sa halip na ang air bending ay nag-aalis ng pagkakaiba-iba ng springback sa halaga ng mas mataas na tonelada — ang materyal ay ganap na nababago ng plastik sa pamamagitan ng kapal nito. Para sa spring bending, ito ay nagpapakita bilang libreng haba na scatter at itinatama sa pamamagitan ng paghihigpit sa mga detalye ng supplier ng wire (tensile strength range), pagpapabuti ng wire straightening, at paggamit ng closed-loop na pagsukat ng feedback upang isaayos ang bumubuo ng mga parameter sa real time.

Pag-crack sa Bend Line

Sintomas: Ang panlabas na ibabaw ng liko ay nagkakaroon ng mga micro-crack o nakikitang mga bali. Mga sanhi: masyadong masikip ang radius ng baluktot para sa materyal, baluktot laban sa direksyon ng butil ng materyal (direksyon ng pag-ikot), o paggamit ng tumigas na materyal na walang sapat na ductility. Pagwawasto: taasan ang radius ng bend sa loob (minimum na 1× na kapal ng materyal para sa karamihan ng mga bakal sa transverse na direksyon, 2× sa longitudinal na direksyon para sa mas matigas na mga haluang metal). Para sa sheet metal, i-orient ang mga bahagi upang ang liko na linya ay patayo sa direksyon ng pag-ikot. Para sa spring wire, ang pag-crack ay nagpapahiwatig ng mga depekto sa ibabaw ng wire o isang coiling radius na mas mababa sa minimum para sa diameter at temper ng wire na iyon.

Spring Free Length Drift Sa Isang Production Run

Sintomas: Ang haba ng libreng tagsibol ay nagsisimula sa nominal at unti-unting tumataas o bumababa sa kurso ng isang production run nang walang pagbabago sa programa. Sanhi: thermal expansion ng mga feed roller o forming tool ng makina habang umiinit ang makina mula sa malamig na pagsisimula, o progresibong pagkasira ng coiling point na nagbabago sa epektibong coiling radius. Pagwawasto: maglaan ng 15–20 minutong panahon ng warm-up bago ang pagsukat ng produksyon; subaybayan at i-log ang libreng haba sa isang statistical process control chart sa buong run; magtatag ng mga pagitan ng pagbabago ng tool batay sa sinusukat na haba ng drift sa halip na mga arbitrary na agwat ng oras.

Mga Aplikasyon sa Industriya: Kung saan Kailangan ang Mga Bending Metal Machine at Spring Bending Machine

Ang pag-unawa kung aling mga industriya ang higit na umaasa sa mga bending metal na makina ay nakakatulong na ikonteksto ang sukat ng kategoryang ito ng kagamitan at ang mga stake na kasangkot sa pagpili at pagpapanatili ng makina.

Paggawa ng Automotive

Ang isang solong pampasaherong sasakyan ay naglalaman ng isang tinantyang 100 hanggang 200 indibidwal na mga bahagi ng tagsibol — valve spring, suspension spring, seat spring, brake return spring, clutch spring, at dose-dosenang wire clip at retainer. Ang bawat isa sa mga ito ay ginawa sa isang spring bending machine. Ang mga sheet metal bending machine ay gumagawa ng mga body reinforcement, bracket, heat shield, at mga structural na miyembro. Ang mga kinakailangan sa pagpapaubaya ng industriya ng sasakyan — kasama ang mga volume ng produksiyon na sinusukat sa milyun-milyong yunit taun-taon — ay ginagawang mahalaga ang mga CNC bending machine na may nasa prosesong pagsukat at kontrol sa istatistikal na proseso.

Aerospace at Depensa

Ang mga aplikasyon ng Aerospace ay nangangailangan ng traceability at sertipikasyon sa bawat hakbang ng produksyon. Ang mga CNC bending machine sa mga pasilidad ng aerospace ay dapat magpanatili ng kumpletong audit trail — itinatala kung aling programa ang ginamit, kung ano ang mga parameter ng makina, at kung ano ang mga nasusukat na sukat ng bawat bahagi. Ang Titanium, Inconel, at aluminum-lithium alloys ay nagpapakita ng matinding baluktot na hamon: ang springback ng titanium ay humigit-kumulang dalawang beses kaysa sa bakal sa katumbas na kapal, na nangangailangan ng sopistikadong kabayaran sa overbend. Ang mga spring bending machine sa aerospace ay gumagawa ng mga landing gear spring, ejector seat spring, at control cable return spring sa mga tumpak na detalye ng pagkarga na na-verify ng mandatory load testing.

Electronics at Electrical Equipment

Gumagamit ang industriya ng electronics ng mga spring bending machine para makagawa ng mga contact spring para sa mga connector, contact ng baterya, switch spring, at wire form retainer sa mga materyales mula sa phosphor bronze at beryllium copper hanggang sa stainless steel. Ang mga bahaging ito ay kadalasang napakaliit — ang mga diameter ng wire na 0.1–0.5 mm ay karaniwan — at nangangailangan ng mga rate ng produksyon na ilang daang piraso bawat minuto na may mga dimensional na tolerance na ±0.02 mm. Ang mga sheet metal bending machine ay gumagawa ng mga enclosure, chassis, at heat sink bracket para sa mga elektronikong kagamitan sa aluminyo at bakal.

Konstruksyon at HVAC

Ang mga press brake at folder na preno ay nangingibabaw sa konstruksyon at HVAC metal fabrication, na gumagawa ng ductwork, flashing, fascia panels, structural bracket, lintel angle, at equipment enclosures mula sa galvanized steel, aluminum, at stainless steel sheet. Ang isang sheet metal shop na nagsisilbi sa HVAC trade ay maaaring magpatakbo ng 3–8 press brakes ng iba't ibang kapasidad upang mahawakan ang iba't ibang gauge na materyales at laki ng bahagi. Ang pagiging produktibo sa mga tindahang ito ay sinusukat sa pamamagitan ng mga linear na metro ng baluktot na profile sa bawat shift — ang isang mahusay na pagpapatakbo ng CNC press brake ay maaaring makagawa 2,000 hanggang 4,000 linear meters ng baluktot na produkto sa bawat 8-hour shift , depende sa pagiging kumplikado at materyal ng bahagi.

Paggawa ng Medikal na Device

Mga medikal na spring at wire form — mga catheter guide wires, surgical clip spring, implant fixation spring, at mga bahagi ng diagnostic equipment — ay ginawa sa precision spring bending machine sa mga biomedical-grade na mga detalye. Kasama sa mga materyales sa sektor na ito ang 316L hindi kinakalawang na asero, nitinol (nickel-titanium shape memory alloy), at titanium. Ang pagbubuo ng nitinol wire sa isang spring bending machine ay partikular na mahirap: ang superelastic na gawi ng materyal ay nangangahulugan na ang mga karaniwang springback na modelo ay hindi nalalapat, at ang mga tool path ay dapat na binuo nang empirically para sa bawat bahagi ng geometry.

Gabay sa Pagbili: Ano ang Hahanapin Kapag Kumukuha ng Spring Bending Machine o Press Brake

Ang pagkuha ng bending metal machine — partikular ang spring bending machine — ay nangangailangan ng higit na angkop na pagsusumikap kaysa sa karamihan ng mga pagbili ng capital equipment dahil ang kakayahan ng makina ay lubos na tukoy sa aplikasyon at ang mga pagkakaiba sa pagganap sa pagitan ng mga supplier ay makabuluhan. Nalalapat ang sumusunod na checklist hindi alintana kung ikaw ay bibili ng bago, refurbished, o ginamit.

Tukuyin ang Iyong Mga Kinakailangan sa Bahagi Bago Makipag-ugnayan sa Mga Supplier

• Para sa press brake: maximum na kapal ng materyal, maximum na haba ng bend, minimum inside bend radius, angular tolerance, at taunang dami ng produksyon ayon sa bahagi ng pamilya.
• Para sa mga spring bending machine: wire material at diameter range, mga uri ng spring (compression, extension, torsion, wire form), minimum at maximum coil diameter, free length range, load specification tolerance, at kinakailangang production rate sa piraso bawat minuto.
• Tukuyin ang iyong 5 pinakamataas na dami ng mga numero ng bahagi at ang iyong 3 pinaka-geometrically kumplikadong mga numero ng bahagi - ang makina ay dapat hawakan ang parehong mga pinuno ng volume at ang mahihirap na bahagi.

Suriin ang Mga Supplier sa Kadalubhasaan sa Application, Hindi Lamang Mga Detalye ng Machine

Ang isang supplier na maaaring magpatakbo ng iyong aktwal na mga sample na bahagi sa kanilang demonstration machine at ipakita sa iyo ang mga resulta ng inspeksyon sa unang artikulo ay walang katapusan na mas mahalaga kaysa sa isa na nagbibigay lamang ng mga detalye ng detalye. Ipilit ang isang machine demonstration gamit ang iyong wire o sheet na materyal bago gumawa sa isang pagbili. Humingi ng mga sanggunian mula sa mga customer sa iyong industriya at makipag-ugnayan sa kanila. Partikular na magtanong tungkol sa katumpakan sa paglipas ng panahon (hindi lamang out-of-box na pagganap), pagkakaroon ng mga ekstrang bahagi, at pagtugon sa teknikal na suporta kapag bumaba ang makina habang gumagawa.

Kabuuang Gastos ng Pagmamay-ari sa Lampas 10 Taon

Ang presyo ng pagbili ng isang bending metal machine ay karaniwang 40–60% ng kabuuang halaga ng pagmamay-ari nito sa loob ng 10 taong buhay ng pagpapatakbo. Ang balanse ay binubuo ng tooling ($5,000–$50,000 sa paglipas ng buhay ng makina para sa isang press brake), pagpapanatili at mga ekstrang bahagi (badyet na 2–4% ng presyo ng pagbili taun-taon), pagkonsumo ng enerhiya (isang 80-toneladang hydraulic press brake ay kumokonsumo ng humigit-kumulang 7.5 kW; isang katumbas na electric servo machine ay kumokonsumo ng 1.5–2 kW sa average), at operator na pagsasanay. Para sa isang spring bending machine, magdagdag ng wire scrap cost habang nagse-setup — ang isang mahinang naka-program na spring forming job sa isang CNC machine ay maaaring kumonsumo ng 5–15 kg ng wire bago makakuha ng magandang sample, na sa $3–$8/kg para sa music wire ay kumakatawan sa $15–$120 sa raw material loss bawat setup.

Mga Ginamit at Refurbished Machine: Pagkakataon at Panganib

Ang isang ginamit na press brake mula sa isang kagalang-galang na tagagawa — AMADA, Trumpf, Bystronic, LVD — ay makakapaghatid ng 80–90% ng bagong kakayahan ng makina sa 30–50% ng presyo ng pagbili, sa kondisyon na ang makina ay maayos na napanatili at ang CNC controller at hydraulic system ay nasa mabuting kondisyon. Kabilang sa mga pangunahing punto ng inspeksyon ang ram parallelism (suriin nang may katumpakan na antas sa kabuuan ng ram sa maraming posisyon), back-gauge na katumpakan sa pagpoposisyon (i-verify gamit ang isang test program na nagpapatakbo ng 20 magkakasunod na ikot ng pagpoposisyon at pag-iba-iba ng pagsukat), at hydraulic oil condition at system pressure stability. Para sa mga ginamit na spring bending machine, siyasatin ang coiling tool wear, feed roller condition, at i-verify na ang control system ay maaaring makipag-ugnayan sa kasalukuyang programming software — ang mga hindi na ginagamit na pagmamay-ari na controller ay maaaring maging epektibong hindi magagamit ang isang makina kung ang software ay hindi na suportado.

Mga Kinakailangan sa Kaligtasan para sa Operating Bending Metal Machine

Ang mga press brakes at spring bending machine ay kabilang sa mga tool ng makina na madaling kapitan ng pinsala sa paggawa ng metal. Ang press brake sa partikular ay may mahabang kasaysayan ng mga pinsala sa kamay at daliri na dulot ng mabilis na pagsasara ng suntok at mamatay. Ang mga modernong pamantayan sa kaligtasan ay makabuluhang nabawasan ang mga rate ng pinsala, ngunit ang pagsunod ay nangangailangan ng pag-unawa sa mga partikular na sistema ng kaligtasan na kasangkot.

Pindutin ang Brake Safety System

• Laser safety guarding (hal., SICK PSENvip, Lazer Safe): Ang isang laser curtain na naka-mount sa unahan ng suntok ay sinusubaybayan ang mute point — ang punto kung saan ang suntok ay sapat na malapit sa materyal na nagpoprotekta sa mga daliri mula sa closing zone ay hindi na posible. Sa itaas ng mute point, kung may nakitang sagabal, hihinto ang ram. Ito ang kasalukuyang pamantayan sa kaligtasan para sa mga bagong press brake na ibinebenta sa EU at karamihan sa iba pang mga regulated market.
• Dalawang kamay na kontrol: Nangangailangan ang magkabilang kamay na nasa mga button ng kontrol nang sabay-sabay upang simulan ang cycle ng baluktot, na pumipigil sa isang kamay na mapunta sa lugar ng mamatay habang bumababa ang ram.
• Ligtas na pagsubaybay sa bilis: Bumaba ang ram sa mababang bilis (karaniwang ≤10 mm/s) sa muting zone — ang huling ilang milimetro bago makipag-ugnayan sa materyal — kahit na aktibo ang pagbabantay sa kaligtasan, bilang pangalawang layer ng proteksyon.
• Mga emergency stop circuit: Dapat matugunan ng mga foot pedal emergency stop at frame-mounted emergency stop button ang Category 3 o Category 4 safety circuit na kinakailangan ayon sa ISO 13849, na nagbibigay ng mga redundant stop channel.

Kaligtasan ng Spring Bending Machine

Ang mga spring bending machine ay nagpapakita ng ibang profile ng pinsala: ang pangunahing panganib ay ang paglipad ng mga wire sa panahon ng pag-coiling, lalo na kapag ang wire break o mis-feed ay nangyayari sa mataas na bilis ng produksyon. Ang wire ay nagtatapos sa 150–200 m/min ay maaaring magdulot ng matinding lacerations. Ang nakapaloob na pagbabantay sa paligid ng bumubuong zone, ang mandatoryong PPE (safety glasses at cut-resistant gloves), at mga automatic stop system na na-trigger ng mga wire break sensor ay ang pinakamababang kinakailangan sa kaligtasan. Ang mga spring bending machine ay hindi kailanman dapat patakbuhin nang may mga bantay na inalis, kahit na sa panahon ng pag-setup at pagsasaayos — isang kasanayan na kapansin-pansing nagpapataas ng panganib sa pinsala at isang pangunahing sanhi ng mga pinsalang nangyayari sa mga pasilidad ng pagmamanupaktura ng tagsibol.
